друзья.помогите .ставлю европанель на ваз 21093 инжектор.подторпедная проводка от 2114.черный ящик от 2114.замок зажигания 2110 .все колодки соединяю.ключ на старт.бензонасос жужжит.стартер крутит.нет ИСКРЫ.тестим искру-ее нет ни в одном цилиндре.меняем датчик коленвала-непомогло.подключаем аналогичное эбу январь 5.1.1. - не помогло
сижу второй день вобщем в ступоре незнаю что делать.заметил одно что меня смущает на старой колодке которая идет от эбу 5 проводов на новой проводке которую купил колодка из 8 проводов
помогите пожжалуйста незнаю реально что делать

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 12:35

Astralweb писал(а):

на старой колодке которая идет от эбу 5 проводов на новой проводке которую купил колодка из 8 проводов

Вот с этим и разбирайся - проводка ЭБУ зависит от типа "контроллера"

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 12:40

Yurik 999 писал(а):

Astralweb писал(а):

на старой колодке которая идет от эбу 5 проводов на новой проводке которую купил колодка из 8 проводов

Вот с этим
и разбирайся - проводка ЭБУ зависит от типа "контроллера"

контролеер январь 5.1.1.

.kkursor

На форуме 13 лет Сообщения: 21310 Откуда: Москвачкала Авто: 4M41'04 + CFNA'15

# 08 Февраля 2013 12:41

Astralweb
При прокрутке двигателя стартером лампа check engine гаснет?

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 12:47

Astralweb
А новая проводка под какой? Номер жгута проводки есть?

Последний раз редактировалось: Yurik 999 (08 Февраля 2013 12:47), всего редактировалось 1 раз

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 12:47

.kkursor писал(а):

Astralweb
При прокрутке двигателя стартером лампа check engine гаснет?

она не горит вовсе

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 12:55

Astralweb
Ищи здесь http://chipdiagnost.narod.ru/into4.html свой новый жгут проводки и сравнивай со старым.

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 13:03

Yurik 999 писал(а):

Astralweb
Ищи здесь http://chipdiagnost.narod.ru/into4.html свой новый жгут проводки и сравнивай со старым.

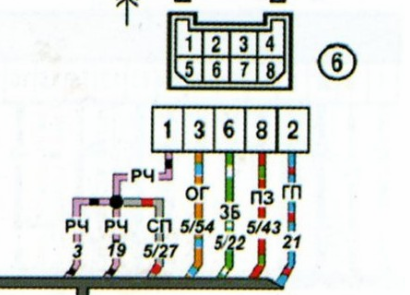

вот нашел схематично

Описание:	старая колодка идущая от эбу
Размер файла:	199,92 KB
Просмотрено:	222 раз(а)

Описание:	новая колодка от подторпедной проводки идущая к фишке ЭБУ
Размер файла:	225,45 KB
Просмотрено:	217 раз(а)

.kkursor

На форуме 13 лет Сообщения: 21310 Откуда: Москвачкала Авто: 4M41'04 + CFNA'15

# 08 Февраля 2013 13:04

Astralweb писал(а):

она не горит вовсе

А раньше, когда машина заводилась, горела?

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 13:06

.kkursor писал(а):

Astralweb писал(а):

она не горит вовсе

А раньше, когда машина заводилась, горела?

раньще стояла высокая торпеда.ни чего негорело.все исправно работало

т808

На форуме 14 лет Сообщения: 47282 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 08 Февраля 2013 13:22

Astralweb писал(а):

на старой колодке которая идет от эбу 5 проводов на новой проводке которую купил колодка из 8 проводов

Astralweb писал(а):

ставлю европанель инжектор.подторпедная проводка от 2114.

Тогда какие проблемы,если и на подторпедной и на жгуте от ЭБУ по 8 контактов в колодках?

Здесь схема http://chipdiagnost.narod.ru/images/154-15.jpg

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 13:24

Astralweb
Жгут ЭБУ у тебя старый остался, а подторпедная проводка новая - так?

Добавлено спустя 3 минуты 36 секунд:

т808
Drinks or Beer

Если я правильно понял у ТС от ЭБУ такая http://chipdiagnost.narod.ru/info-sxm3.html#loc4 , а стыкует он её с "торпедным" куском с твоей ссылки.

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 13:31

Yurik 999 писал(а):

Astralweb
Жгут ЭБУ у тебя старый остался, а подторпедная проводка новая - так?

Добавлено спустя 3 минуты 36 секунд:

т808
Drinks or Beer Если я правильно понял у ТС от ЭБУ такая http://chipdiagnost.narod.ru/info-sxm3.html#loc4 , а стыкует он её с "торпедным" куском с твоей ссылки.

да.все верно.на жгуте от эбу старом- 5 проводов на жгуте от проводки новой проводов 9
щас фото выложу
старая колодка идущая от эбу http://rghost.ru/43636609/image.png
новая колодка идущая от проводки http://rghost.ru/43636615/image.png

т808

На форуме 14 лет Сообщения: 47282 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 08 Февраля 2013 13:31

Yurik 999 писал(а):

а стыкует он её с "торпедным" куском с твоей ссылки.

Ну он же писАл

Astralweb писал(а):

от эбу 5 проводов на новой проводке которую купил колодка из 8 проводов

Видимо так коряво написАл и имел ввиду ПОДТОРПЕДНУЮ,а не от ЭБУ. Pardon

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 13:36

т808 писал(а):

Yurik 999 писал(а):

а стыкует он её с "торпедным" куском с твоей ссылки.

Ну он же писАл

Astralweb писал(а):

от эбу 5 проводов на новой проводке которую купил колодка из 8 проводов

Видимо так коряво написАл и имел ввиду ПОДТОРПЕДНУЮ,а не от ЭБУ. Pardon

может опечатался воббщем от ЭБУ идет 5 проводов
от новой проводки 8-9 фотки выложил

т808

На форуме 14 лет Сообщения: 47282 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 08 Февраля 2013 13:48

Astralweb писал(а):

может опечатался

Не опечатался ты,а хочешь НОВЫЙ 8-ми контактный подторпедный жгут скрестить с СТАРЫМ 5-ти контактным жгутом от ЭБУ

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 13:56

т808 писал(а):

Astralweb писал(а):

может опечатался

Не опечатался ты,а хочешь НОВЫЙ 8-ми контактный подторпедный жгут скрестить с СТАРЫМ 5-ти контактным жгутом от ЭБУ

да.все верно.все работает кроме искры!бензонасос жужжит.свечи новые.датчик коленвала исправный

Добавлено спустя 2 минуты 53 секунды:

вот сфоткал нормально новую колодку от проводки по цветам

http://rghost.ru/private/43637122/0db638b5d2f0fb7b7fb28202a007da81/image.png

в старой колодке от эбу такие провода:
красный-зеленый
оранжевый-синий
белый зеленый
голубой-красный
розовый черный
вот [/img]

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 14:00

Astralweb
Проверь лампочкой - появляется ли, при включении зажигания, напряжение (+12в) на красно-голубом проводе (контакт №1) колодки подторпедной проводки.

Последний раз редактировалось: Yurik 999 (08 Февраля 2013 14:02), всего редактировалось 1 раз

т808

На форуме 14 лет Сообщения: 47282 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 08 Февраля 2013 14:00

Astralweb писал(а):

да.все верно

Проверь контрольной лампочкой приходит ли напряжение на РОЗОВЫЙ с черной полосой провод в старой 5-ти контактной колодке при включенном зажигании и соединенных разъемах.

Yurik 999 писал(а):

на красно-синем проводе (контакт №1) колодки подторпедной проводки.

Что то же самое. Good

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 15:54

т808 писал(а):

Astralweb писал(а):

да.все верно

Проверь контрольной лампочкой приходит ли напряжение на РОЗОВЫЙ с черной полосой провод в старой 5-ти контактной колодке при включенном зажигании и соединенных разъемах.

Yurik 999 писал(а):

на красно-синем проводе (контакт №1) колодки подторпедной проводки.

Что то же самое. Good

ребят вобщем сходил затестил!!!!!значит так: на старой колодке где 5 проводов на розово черном проводе при включенном зажигании есть 12 в
при повороте на старт напряжение сохраняется.лезу под капот фишка которая вставляется в модуль зажигания-прозваниваю 4 выхода в частности тот же розово черный провод-напряжение идет 12 в
попробывал прозвонить модуль зажигания не знал как но логически попробывал-вытащил один провод из модуля засунул штекер от тестера.второй на массу.друг заводит на тестере ничего непоказывается
пришли к выводу что модуль зажигания умер в один день!может ли быть такое?до этого машина заводилась месяца 2 назад
вот.прошу помощи

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 16:14

Astralweb
Вот схема модуля http://radikal.ru/F/s53.radikal.ru/i142/1208/50/e3a80adb20b2.jpg.html Проверь лучше главное реле и его пред.

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 16:16

Yurik 999 писал(а):

Astralweb
Вот схема модуля http://radikal.ru/F/s53.radikal.ru/i142/1208/50/e3a80adb20b2.jpg.html Проверь лучше главное реле и его пред.

посмотрел.схему.честно незнаю где искать это реле
в черном ящике не?

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 16:24

Astralweb
До смены панели колодка с 3-мя реле и 3-мя предохранителями у тебя была под полкой торпеды (рядом с диагностической колодкой).
Сейчас она должна быть не далеко от "мозгов" внизу под центральной консолью торпеды.

Astralweb

На форуме 11 лет Сообщения: 31

# 08 Февраля 2013 16:42

Yurik 999 писал(а):

Astralweb
До смены панели колодка с 3-мя реле и 3-мя предохранителями у тебя была под полкой торпеды (рядом с диагностической колодкой).
Сейчас она должна быть не далеко от "мозгов" внизу под центральной консолью торпеды.

да.такая есть.смотрел все цело.смутило только одно.стоит свежее реле какое то самое первое.может быть от сигналки незнаю.оно может блокировать искру?или как то влиять?

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 08 Февраля 2013 16:52

Astralweb писал(а):

да.такая есть.смотрел все цело.смутило только одно.стоит свежее реле какое то самое первое.может быть от сигналки незнаю.оно может блокировать искру?или как то влиять?

Конечно -
эти 3 реле с предами: Главное (реле питания "мозгов"), реле бензонасоса и реле "карлсона" и преды этих реле. Если преды целые - попробуй подменить реле каким ни будь реле из ЧЯ, например дальнего или ближнего света.
