Lexovt
Имеется авто Ваз 21099 1994года высокая панель , карб.

Была разобрана панель полностью, снята печь... вообщем полностью разобрал салон... снял проводку... было много по накрученного... честно да же не стал разбираться что куда... взял схему в руки, и начал прозванивать всё по схеме. Распушил всю проводку, размотал все скрутки и тд... Итог .... На машине стоят передние противотуманки... я как то ими не пользовался..вроде как работали... теперь подключив обратно проводку у меня в итоге не работают передние и задние противотуманки...

1. да я полностью от проводки отключил передние ПТФ.
2. Восстановил проводку как она должна быть по схеме.
3. В принцыпе передние ПТФ мне не нужны...

Не могу понять как должны быть подключены задние ПТФ.
В электрике я не силён... но чуть мозгов вроде есть.

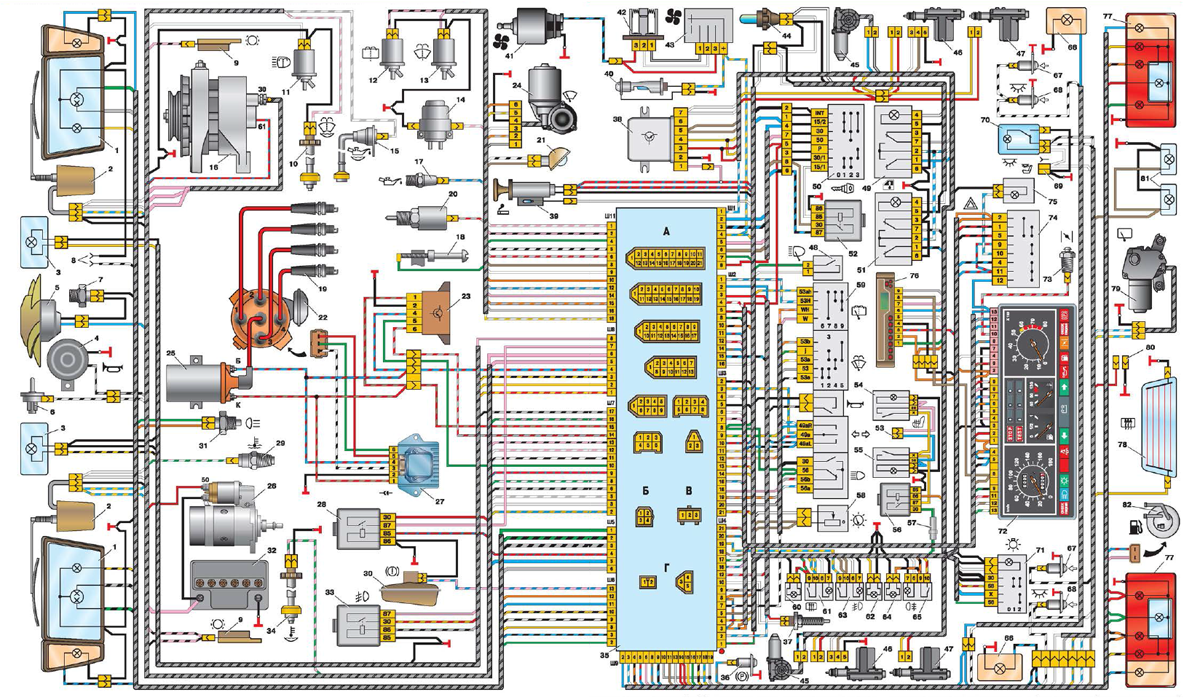

Пользовался схемой ниже фото ---
Подскажите как правильно подключить задние птф беюз передних... Естественно по кнопе включения на панели.

Описание:
Размер файла: 1,2 MB
Просмотрено: 174 раз(а)

т808
Lexovt писал(а):

не работают передние и задние противотуманки...


А ты в курсе,что задние ПТФ загораются обязательно ПРИ ВКЛЮЧЕННОМ ближнем или дальнем свете фар?
Только при габаритах они не горят! nea
Yurik 999
Lexovt
Передние и задние ПТФ между собою не связаны ни как.
Но... Передние противотуманки включатся только при включенных габаритах или ближнем, а задние только при включенном ближнем свете.
lml-83
т808 писал(а):

задние ПТФ загораются обязательно ПРИ ВКЛЮЧЕННОМ ближнем или дальнем свете фар


+++ скорее всего в этом причина
Рена
Yurik 999 писал(а):

Lexovt
Передние и задние ПТФ между собою не связаны ни как.
Но... Передние противотуманки включатся только при включенных габаритах или ближнем, а задние только при включенном ближнем свете.


Когда у меня не было передних птф, то задние включались только при вкл. фарах.
Подключил по схеме передние ПТФ, задние включаются только после вкл. передних ПТФ.
Lexovt
Да я знаю что включаются они с ближним светом.

Добавлено спустя 14 минут 37 секунд:

....

Добавлено спустя 15 минут 13 секунд:

....

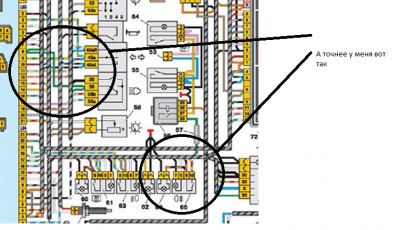

Описание:
Размер файла: 342,65 KB
Просмотрено: 209 раз(а)

Описание:
Размер файла: 377,91 KB
Просмотрено: 182 раз(а)

т808
Lexovt писал(а):

Да я знаю что включаются они с ближним светом.


Молодец! Good И с дальним тоже.

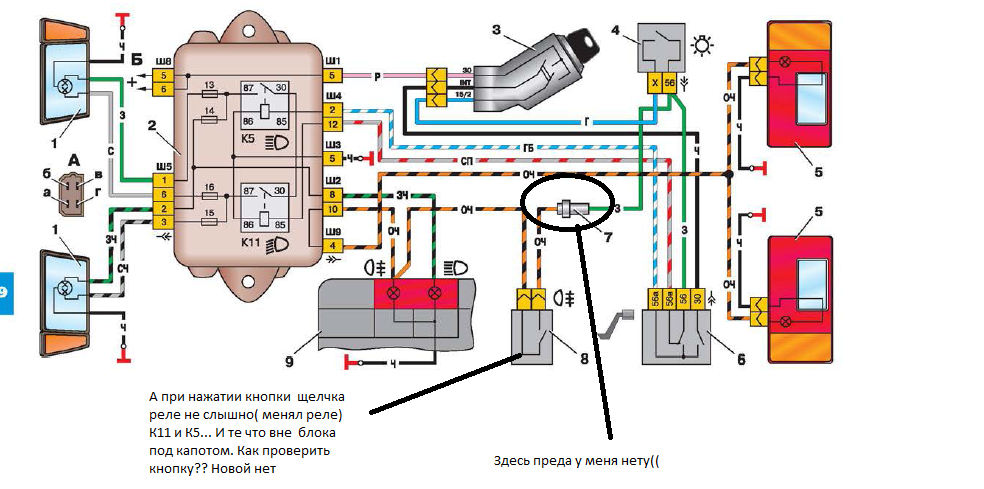

По верхней картинке:
1.Пред этот у тебя глубже кнопки в развинчивающейся колбе,к жгуту примотан черной изолетой.
2.И никакого щелчка тоже не будет!
Под капотом реле ПЕРЕДНИХ ПТФ,а ты смотришь и нажимаешь кнопку задних.

Надеюсь обогрев заднего стекла работает?
Тогда тебе нужно выяснить какая из оставшихся двух колодок слева торпеды относится к передним ПТФ,а какая к задним.
Тебе нужна та,где ОРАНЖЕВО/черный провод.
Lexovt
т808 писал(а):

Lexovt писал(а):

Да я знаю что включаются они с ближним светом.


Молодец! Good И с дальним тоже.
По верхней картинке:
1.Пред этот у тебя глубже кнопки в развинчивающейся колбе,к жгуту примотан черной изолетой.
2.И никакого щелчка тоже не будет!
Под капотом реле ПЕРЕДНИХ ПТФ,а ты смотришь и нажимаешь кнопку задних.

Надеюсь обогрев заднего стекла работает?
Тогда тебе нужно выяснить какая из оставшихся двух колодок слева торпеды относится к передним ПТФ,а какая к задним.
Тебе нужна та,где ОРАНЖЕВО/черный провод.



Преда этого нету вообще...говорю же разобрал всю поводку.. все провода как на картинки 2 ... С кнопкой определился... Про реле под капотом на передние вкурсе..но на всякий случай поменял... при нажатии на кнопку обогрева заднего щёлкает реле... работает ли обогрев....щас лето так не поймёшь... индикатор лампочки от кнопки задних птф тож не работает...

Добавлено спустя 1 минуту 40 секунд:

В салонной проводке только один пред...он идёт от замка зажигания на красном проводе... переходит в жёлто - зелёный... и обрезан
т808
Lexovt! У нас на форуме очень удобно цитировать и отвечать на конкретную фразу.
Нет необходимости светить цитату полностью,нажав "цитата" справа.
Нужно мышкой выделить необходимое и в профиле нажать цитировать

Lexovt писал(а):

Преда этого нету вообще...все провода как на картинки 2 ...


И на колодке где ОРАНЖЕВЫЙ с черной полосой провод,как на схеме 2 тоже ЖЕЛТО/красный (либо Оранжево/белый) провод,а не ЗЕЛЕНЫЙ? Wink
Монтажный Блок нового образца с ножевыми предами?
Lexovt писал(а):

В салонной проводке только один пред...он идёт от замка зажигания на красном проводе... переходит в жёлто - зелёный... и обрезан


Это самодельный колхоз.Нет от замка на красном проводе никаких предов. nea
Видимо остатки от вживления сиги,либо балалайки.
Lexovt писал(а):

индикатор лампочки от кнопки задних птф тож не работает...


У тебя имеется пробник с лампочкой?
С ним намного быстрее эту неисправность найдем.
Lexovt
Да.. у меня на колодке с кнопкой задних птф.. оранжево-чёрный и оранжево-белый... Пред на зажигании скорее всего от сигналки ..она была я её вырезал(брелок утерян) да и не нужна она...

Есть всё..только не всем умею пользоваться)
т808
Lexovt писал(а):

Есть всё..


Уже хорошо.
Lexovt писал(а):

только не всем умею пользоваться


Это пока.Поживешь у нас на форуме,не только пользоваться научишься.
Lexovt писал(а):

Да.. у меня на колодке с кнопкой задних птф.. оранжево-чёрный и оранжево-белый...


Ясно.Было несколько вариантов схем,да и приведенная тобой не от твоей машины.
А пока проверь,или замени предохранитель F1 в монтажном блоке и проверь заработали ли задние ПТФ.
Lexovt

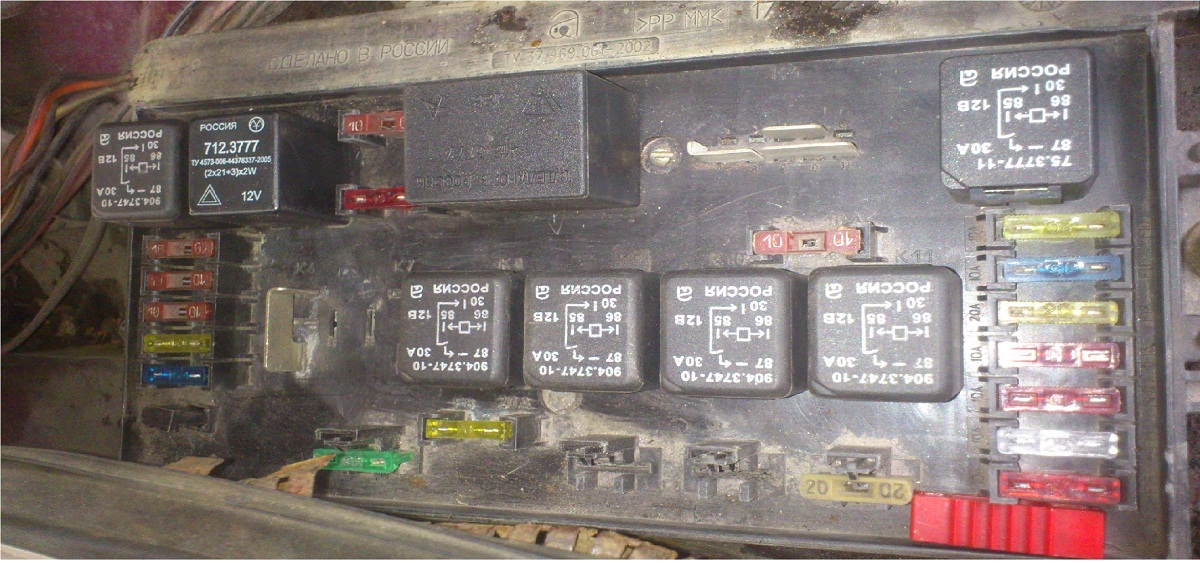

Монтажный блок вот такой

Описание:
Размер файла: 315,04 KB
Просмотрено: 171 раз(а)

tvist
Lexovt писал(а):

Да я знаю что включаются они с ближним светом.


Про них все написано в "Техрегламенте..." приложение 8.
Стоит он так рублей 800.
Цитата:

3.12. Требования к задним противотуманным фонарям.
3.12.1. Включение задних противотуманных фонарей должно быть обеспечено только при включенных фарах дальнего или ближнего света либо противотуманных фарах и должно обеспечивать излучение в постоянном режиме.
3.12.2. Задние противотуманные фонари могут оставаться включенными до тех пор, пока не выключены габаритные фонари.
3.12.3. Задние противотуманные фонари не должны включаться при воздействии на педаль рабочей тормозной системы.



Электрик в сервисе может их подключить так, как он считант нужным.
Lexovt
Пред поменял не горят птф... сейчас заметил что на панели не горит лампочка включенного ближнего света...хотя фары горят... и не горит правая фара спереди габарита...которая самая маленькая при первом положении переключателя наружнего света(((
т808
Lexovt писал(а):

Монтажный блок вот такой


Уууууууу как все запущено!! wwow
Куча предов на увеличенный номинал!!!
Это переходная модель ЧЯ нового образца.
Вот такие в ней должны быть предохранители
Развернуть


Ну а по поводу подключения задних ПТФ через такой Монтажный Блок могут быть проблемы.
Необходимо прозвонить есть ли в нем цепь между Х3/8(два зеленых провода) и Х3/21 (оранжевый с белой полосой).
Разъем Х3 находится со стороны салона,он 21-контактный и НЕ КРАСНОГО ЦВЕТА - не перепутай.
При прозвонке этих контактов Монтажного Блока разъем вытаскивается.
Lexovt
Лампы задних птф новые и рабочие проверял подкидывая питание с другой фары...
т808
Lexovt писал(а):

на панели не горит лампочка включенного ближнего света...


А нет такого индикатора. Wink
Lexovt писал(а):

не горит правая фара спереди габарита...которая самая маленькая при первом положении переключателя наружнего света


Ну так проверь цела ли сама лампочка.
Проще это сделать заменой с другой фары.
Lexovt
т808 писал(а):

Вот такие в ней должны быть предохранители


а чем отличаются эти преды от моих?.. обозначения то на них такие же ведь...

Добавлено спустя 3 минуты 45 секунд:

ВОт эта лампочка ...

А фару махнул местами не работает((

Добавлено спустя 3 минуты 59 секунд:

По поводу прозвонить ... посмотреть дорожки в МБ?? или провода в косе прозвонить... Второе я делал... все колодки МБ в салоне прозонил с конечными выходами кнопками и тд.... всё порзванивается.

Описание:
Размер файла: 111,21 KB
Просмотрено: 142 раз(а)

т808
Lexovt писал(а):

обозначения то на них такие же ведь...


В том то и дело,что вместо 10 амперных в твоем блоке напихали 15,20 и даже на 25 ампер.
По фото же видно,или это фотка не твоего блока?
Lexovt писал(а):

ВОт эта лампочка ..


И как называется такой значок? Smile
Lexovt писал(а):

А фару махнул местами не работает


Не фару,а наверное лампочку?
Проверь приходит ли напряжение по желтому проводу в колодку этой фары при включенных габаритах.
Lexovt
Тоесть я снял всю салонную косу... принёс на стол... и прозвонил каждый провод..
т808
Lexovt писал(а):

По поводу прозвонить ... посмотреть дорожки в МБ?? или провода в косе прозвонить...


Ни то,ни другое!
Прозвонить САМ блок,т.е. вытащить из него разъем Х3 и вместо него на "папки" 8 и 21 поставить щупы тестера в режиме прозвонки.
Lexovt писал(а):

Тоесть я снял всю салонную косу... принёс на стол... и прозвонил каждый провод..


Очумел что-ли? wwow wwow wwow
Все делается на машине с минимальными затратами сил и времени.
Lexovt
Ну да лампочку поменял...

ТА что на панели называется контрольная лампа включения габаритного света

Фото моего блока

Добавлено спустя 1 минуту 17 секунд:

Это критично что преды чуть выше наминала?

Добавлено спустя 1 минуту 59 секунд:

т808 писал(а):

Очумел что-ли?
Все делается на машине с минимальными затратами сил и времени.


Да я же говорил я весь салон разобрал... ТАм такая вермишель была...так что решил заняться ей))... тем и легче когда всё разобрано))
т808
Lexovt писал(а):

ТА что на панели называется контрольная лампа включения габаритного света


Ну наконец-то. А не ближнего. Smile
Lexovt писал(а):

Это критично что преды чуть выше наминала?


И это ты называешь ЧУТЬ,если вместо 10 ампер вставлен на 25 ??? wwow
Значит тебе будет все равно,если вместо штрафа в 1000 руб. тебе выпишут на две с половиной тысячи ? Wink
Ну а с такими предами,да еще и с китайскими прозрачными до пожара в машине не долго ! Три ТТТ. Pardon
Lexovt
Нет контакты на Мб не прозваниваются nea

Добавлено спустя 4 минуты 11 секунд:

Лампочку на панели проверил... рабочая

Добавлено спустя 28 минут 43 секунды:

Питание на правую габаритку спереди не приходит... возможно она и раньше не работала как то не пользовался и не обращал внимания... всегда включал ближний и всё)...
Lexovt
Питание на лампочку в панели то ж не приходит и не работает подсветка панели....все лампы в норме... до разбора работало Pardon
