| Подключения сигналки starline a4 с модулем автозапуска |
  |
 |
|
|
|||||||||||||||||||||||
|
|
|||||||||||||||||||||||
| Автор | Сообщение | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ilnurka_73 На форуме 2 года
Сообщения: 9
Авто: Ваз2110
|

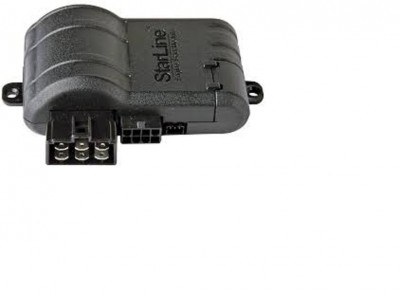

 Добавлено: 13 Февраля 2017 09:51 Всем привет возникла проблема подключения сигналки starline a4 с модулем автозапуска Подскажите кто в курсе. 1 куда подключить лучше красный провод № 1 ??? 2 зелено черный,зелено желтый взял поворотники за щитком 3 желтый провод к какому проводу на замке зажигания ваз 2110?? 4 откуда брать контакт 87 а релюшка как на картинке 5 сине черный провод где можно цепануть ? брал бело\черный провод с бортовика контроля открытия дверей неадекватно реагирует Модуль автозапуска Starline 2 подсоединяется к основному блоку это понятно, но куда идут остальные провода?кнопки автостарт нет машина 2001 г инжектор. куда пустить красный провод, тахометр, генератор,датчик давления масла? какого цвета провода за щитком?
|
||||||||||||||||||||||
|
|||||||||||||||||||||||
 |
|||||||||||||||||||||||
NAUexx На форуме 10 лет
Сообщения: 9166
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993
|
Добавлено: 14 Февраля 2017 18:30 1. Лучше всего прямо к аккуму. 2. Тут я не понял, чего и откуда ты взял, но если к пинам 6 и 5 красного разъёма приборки, то можно и так. 3. К любому, на котором появляется +12 вольт после поворота ключа в положение "ВКЛ" (розовый+чёрный, голубой+красный). 4. То же не сильно понял вопроса, но если вопрос в том, какой провод "притащить" на её контакт "87а", то тут дело вкуса, т.е. смотря какую цепь ты надумаешь блокировать. Проще всего блокировать БН: от реле БН, с 87-го пина отходит серый провод "+12 вольт" на БН. Вот его и надо "рвать". Один конец этого провода тащишь на 30-ый пин твоей релюхи, второй конец - на запрашиваемый "87а". Кста, в этом сером проводе, в бороде возле ЭБУ как раз имеется разъёмчик. Вот если его разомкноть, то вот в этот разрыв и удобно воткнуть контакты реле блокировки. 5. Не... Надо к бело-голубому (два должно быть на одном 14-ом пине разъёма, если под
Пока хорош... с этим вначале разберись. _________________ Сейчас без бумажки сказать буду....вот тогда и будем посмотреть! |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
Ilnurka_73 На форуме 2 года
Сообщения: 9
Авто: Ваз2110
|
Добавлено: 15 Февраля 2017 09:50
|
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
NAUexx На форуме 10 лет
Сообщения: 9166
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993
|
Добавлено: 15 Февраля 2017 11:11 Ilnurka_73, а сказать то чо хотел?
_________________ Сейчас без бумажки сказать буду....вот тогда и будем посмотреть! |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
Ilnurka_73 На форуме 2 года
Сообщения: 9
Авто: Ваз2110
|
Добавлено: 15 Февраля 2017 11:28 в лс написал Добавлено спустя 11 минут 20 секунд:
1 все понял 2 тоже понял 3 тоже все ясно 4 вот по этомку есть вопрос))))что такое БН? У меня релюшка к ней идет желтый и черно красный тонкие провода от нее выходит 30 толстый синии и 87 а так какой провод рвать на зажигании?и включать в эту цепь читал что рвут красный толстый провод 5 к бело голубому буду пробовать, а еще какие варианты есть подключения тригерров 6 модуль автозапуска впринцапи нашел распиновку щитка буду пробовать |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
NAUexx На форуме 10 лет
Сообщения: 9166
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993
|
Добавлено: 15 Февраля 2017 12:03
БН - БензоНасос... Вообще, перед созданием новой темы "похаживай" сюда (тут и список сокращений и аббревиатур есть), а так же в Поиск по форуму, чтоб уж совсем ламером то не выглядеть...
Я ж тебе объяснял уж...
Проще всего контактами (30-ым и 87а) этой релюшки "рвать" цепь БНа. Т.е. разрываешь серый провод, идущий от реле БНа, один конец его подцепляешь к синему проводу твоей релюшки, второй - к "87а" её же. Всё, теперь при срабатывании сиги эта релюшка разомкнёт цепь БНа. Но я бы посоветовал использовать не "87а" контакт, а "87", без "а", а в самой сиге перепрограммировать блокировку на нормально разомкнутые контакты этой релюхи. Т.е. алгоритм будет такой: при нормальном (не воровском) запуске включаем зажигание, эта релюшка блокировки срабатывает и своими контактами "30" и "87" замыкает цепь БНа - всё работает. В случае срабатывания сиги (попытке угона) эта релюшка не срабатывает, цепь БНа не замкнута, БН не работает, запуск блокируется. И даже если ворюга обесточит сигу, то это ему не поможет, реле блокировки тем более останется разомкнутым. _________________ Сейчас без бумажки сказать буду....вот тогда и будем посмотреть! |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
Ilnurka_73 На форуме 2 года
Сообщения: 9
Авто: Ваз2110
|
Добавлено: 15 Февраля 2017 12:06 Ясно спасибо если что не так пойдет отпишусь Добавлено спустя 20 минут 20 секунд:
по поводу бело голубого провода значит надо не к плафону бело черному проводу цеплять, а к передней левой двери и тогда все тригерры будут реагировать правильно понимаю. |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
NAUexx На форуме 10 лет
Сообщения: 9166
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993
|
Добавлено: 15 Февраля 2017 16:02 Ilnurka_73, необязательно цитировать сообщение целиком. Делай так: выделяй в тексте собеседника ту фразу, которую хочешь процитировать и жмякай на кнопку "цитировать", расположенную между ником и аватаркой (если есть) того, кого цитируешь.
Прошу пардону, чуть было не ввёл тебя в заблуд..
Хорошо, что ты переспросил... Всё правильно, надо цеплять к белому с чёрным проводу, идущему от 6-го пина БСК. Ты говорил, что если ты туда цепляешь, то "не алё"? Возможно, ты перепутал с чёрным с белым проводом, идущим от пина №12 (датчик ремней безопасности). Проверь так: берёшь лампу накаливания (не светодиодную!) на 12 вольт ватт на 5 (например от того же плафона освещения), один конец этой лампы подцепи к +12 где-нить, где удобно, а вторым концом вставай на этот белый с чёрным провод. При закрытых дверях лампа гореть не должна. При открытии любой двери должна загораться. Кста, когда двери открываешь у тебя плафон то освещения салона загорается? _________________ Сейчас без бумажки сказать буду....вот тогда и будем посмотреть! |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
Ilnurka_73 На форуме 2 года
Сообщения: 9
Авто: Ваз2110
|
Добавлено: 15 Февраля 2017 16:08
помоему да, но не факт ) |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
NAUexx На форуме 10 лет
Сообщения: 9166
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993
|
Добавлено: 15 Февраля 2017 16:40 Вот после уточнения сего факта и будем "плясать". _________________ Сейчас без бумажки сказать буду....вот тогда и будем посмотреть! |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
Ilnurka_73 На форуме 2 года
Сообщения: 9
Авто: Ваз2110
|
Добавлено: 22 Февраля 2017 08:52
Привет вообщем почему то не реагирует. 1)18 pin красный провод я пустил к фишке зажигания на розовый провод постоянный плюс.Сюда же и пустил красный провод от модуля автозапуска . 2) минуса пустил к минусу за щиток приборов 3)зажигание желтый провод от сигналки и от модуля автозапуска пустил на синии тоже в фишку зажигания. 4) бело голубой все таки не работает его пустил на переднюю водительскую дверь проверил контролькой реагируют все 4 двери вроде ннормально 5)оранжево фиолетовый ручник пустил за щиток приборов тоже контролькой проверил какой реагирует 6)реле блокировки кинул на реле бензонасоса как ты и говорил 7) 6 pin также почему то не реагируют актуаторы дверей при нажатии на закрытие открытие подключил туда синии и зеленый от блока. синии с черной полосой и зеленый с черной полосой скрутил на минус пустил а черный с красной полосой соеденены и в плюс уходят 8)от модуля автозапуска еще проведу на тахометр серо черный 9)и красно черный на стартер пускал машина не заводится даже релюшки не срабатывают просто брелок пищит |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
Ilnurka_73 На форуме 2 года
Сообщения: 9
Авто: Ваз2110
|
Добавлено: 22 Февраля 2017 15:33
извиняюсь желто черный толстый, пускал на красный толстый провод куда пускать желто черный тонкии незнаю |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
NAUexx На форуме 10 лет
Сообщения: 9166
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993
|
Добавлено: 23 Февраля 2017 00:17 Звиняй, братан... пока бухаю... Вникать не берусь, дабы не навредить, провода - дело тонкое.
Мож кто другой "подхватит", есть тут толковые парни. _________________ Сейчас без бумажки сказать буду....вот тогда и будем посмотреть! |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
NAUexx На форуме 10 лет
Сообщения: 9166
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993
|
Добавлено: 23 Февраля 2017 20:30
Тут я чо-то не понял тебя... Бело-голубой провод - это и есть провод с конечника водительской двери, если ты к нему подцепишь сине-черный (№13) от сиги, то сига будет реагировать на открытие только этой двери, остальные она в упор не "заметит". Тебе нужно разбираться с тем, почему у тебя нет реакции на открытие дверей на бело-чёрном проводе с 6-го пина БСК. При открытии любой двери там должен появляться "-".
Ты хоть пиши, 6-й пин чего, какого устройства/разъёма?
Какого блока то? Я угадать должен?
С чем соединены?
Если ты про блок ЦЗ, то вот схема правильного согласования сиги и штатного блока ЦЗ. _________________ Сейчас без бумажки сказать буду....вот тогда и будем посмотреть! |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|
|||||||||||||||||||||||
| |
|
