Шатуны, поршня от иномарок на ВАЗ - Дополнительное оборудование, тюнинг

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 23 Ноября 2010 12:03

Добрый день.
Иногда сталкиваешься с запасными частями от ино. которые можно приспособить к ВАЗ моторам.

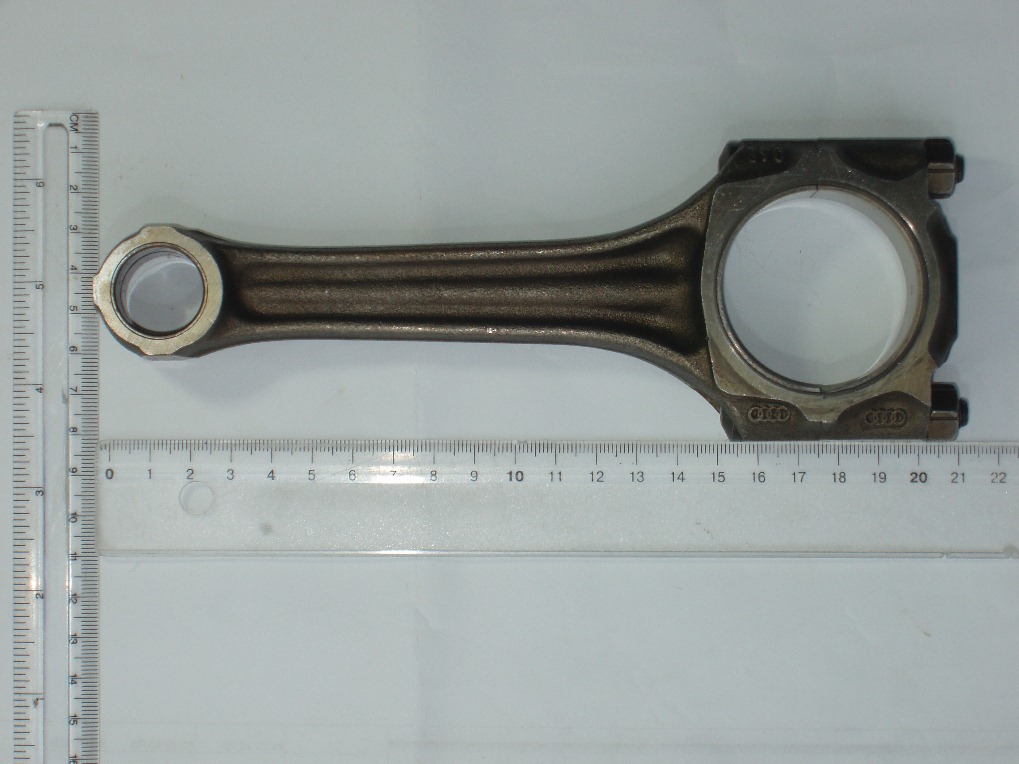

Начнем сборник с самого длинного(на сегоднящний момент) шатуна от АУДИ лина которого составляет 159мм. Большим плюсом являетс то что диаметр под вкладыш составляет 50.6мм, и стоит кладыш такой же как ставят на приору.
Особеностью конструкции этого шатуна является то, что через вкладыш подается масло по сверлению в верхнюю часть шатуна. Не спешите радоваться и применять это на своих моторах. Выроботка на пальце(диаметр которог 21мм) очень значительна именно в трех местах- по центру где выходит маслоканал и по краям втулки шатуна. Невероятно но факт. Рекомендую ставить втулку без сверления по маслоканал а сделать сверление в голове шатуна на пример как у ВАЗ(2110) и других моторах.

Описание:
Размер файла:	157.57 KB
Просмотрено:	2303 раз(а)

Описание:
Размер файла:	144.48 KB
Просмотрено:	1001 раз(а)

Описание:
Размер файла:	147 KB
Просмотрено:	1030 раз(а)

Описание:
Размер файла:	138.27 KB
Просмотрено:	935 раз(а)

Описание:
Размер файла:	135.51 KB
Просмотрено:	1276 раз(а)

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 23 Ноября 2010 12:22

Пока на втором месте стоит шатун от БМВ (моторы М20, М30, М40)
На фото показаны шатуны от моторов старых годов и цена таких изделий до 10 уе.
Плюсом является то что палец БМВ точно такой как на ВАЗ 2110= 22мм
Шатуны очень изяшны и достаточно прочны имеют длины 130мм, 135мм, 140мм. На фото 130 и 135мм.
Минус- то что требуется дороботка нижней части под вкладыш. У БМВ диаметр 48мм, требуется увеличить под вкладыш АУДИ (50.6мм). На прочность не влияет. Возможно облегчение нижней части путем среза технологической отливки.
Самое главное при установке такого шатуна то что центровка будет по бобышке поршня(верхняя) появляется возможность шлифовать нижнюю часть до размера вкладыша. На шатуне 135мм видно что одна сторона не имеет выступа и вровень вкладышу, так как снят с 12цилиндрового мотора, что подтверждает безболезненное шлифование .
С ув. Сайгон.

Описание:
Размер файла:	158.41 KB
Просмотрено:	1327 раз(а)

Описание:
Размер файла:	152.93 KB
Просмотрено:	1153 раз(а)

Описание:
Размер файла:	149.45 KB
Просмотрено:	981 раз(а)

Описание:
Размер файла:	151.68 KB
Просмотрено:	945 раз(а)

Описание:
Размер файла:	150.96 KB
Просмотрено:	844 раз(а)

Описание:
Размер файла:	140.72 KB
Просмотрено:	820 раз(а)

Описание:	после расточки нижней части
Размер файла:	152.96 KB
Просмотрено:	923 раз(а)

Описание:
Размер файла:	136.37 KB
Просмотрено:	1006 раз(а)

Описание:	Довольно большое отверстие в голове для смазки.
Размер файла:	139.67 KB
Просмотрено:	913 раз(а)

Последний раз редактировалось: сайгон (23 Ноября 2010 13:46), всего редактировалось 1 раз

Sergey35

На форуме 15 лет Сообщения: 207 Откуда: Вологда Авто: ВАЗ 2108 (1.6 8V)-енто было, щас полу сток 2115

# 23 Ноября 2010 12:26

а как дела обстоят насчёт шатуна от бмв с межцентровым расстоянием в 135мм, какие вкладыши от ино к нему подходят?

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 23 Ноября 2010 14:03

Sergey35 писал(а):

а как дела обстоят насчёт шатуна от бмв с межцентровым расстоянием в 135мм, какие вкладыши от ино к нему подходят?

Тот же что и на ауди и на Приору. Он самый подходящий и есть серия на турбодизеля(Спутер) очень прочный но и цена около 85 уе а так обычные я от дизелей ставлю(24 уе).
С ув. Сайгон.

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 23 Ноября 2010 14:19

Теперь наш отечественный производител - Луганск ( для России будем считать ино).
Длина 129мм чуть больше чем 121 сток некий дешевый на первый взгляд вариант. Но доработать прийдется головку под втулку так как в оригинале он ставится на копеечные(классические) моторы под запрессовку пальца. Весовая составляющая тоже требует доработки. Если ставить не на боевые моторы то возможно обойтись только завтуливанием головы и развесовкой.
Минус на мой взгляд то что место под шляпку не сверление а подрез фрезой(на фото два шатуна и видно разницу).
С чем можете столкнуться так это размер головки в разных партиях очень не равен и порой втулку не поставишь, все мерять не отходя от кассы.
С ув. Сайгон.

Описание:	Стоимость около 400гр (50уе)
Размер файла:	197.99 KB
Просмотрено:	1148 раз(а)

Описание:
Размер файла:	176.46 KB
Просмотрено:	896 раз(а)

Описание:
Размер файла:	175.08 KB
Просмотрено:	992 раз(а)

Описание:	Сверление для смазки надо делать
Размер файла:	206.41 KB
Просмотрено:	1062 раз(а)

Описание:	Видна разница в исполнении(сверление и подрез)
Размер файла:	178.37 KB
Просмотрено:	915 раз(а)

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 23 Ноября 2010 14:49

Поршень номер один от БМВ диаметр 84мм.
Огневой пояс 9мм палец такой как на ВАЗ 22мм. Очень легкий и прочный. Компрессионная высота около 30мм(уточню) позволяет снять с днища до 4мм. Зазор 0.02мм рекомендуем с завода при работе на больших оборотах можно увеличить до 0.04мм.
Комплект колец БМВ от 70 до 120 уе(разные производители).
С ув. Сайгон.

Описание:
Размер файла:	164.84 KB
Просмотрено:	1437 раз(а)

Описание:	Вес до обработки
Размер файла:	22.43 KB
Просмотрено:	1032 раз(а)

Описание:	Вес после удаления 4.2мм
Размер файла:	21.47 KB
Просмотрено:	1099 раз(а)

Описание:
Размер файла:	69.88 KB
Просмотрено:	1350 раз(а)

Alex_21124

На форуме 16 лет Сообщения: 2341 Откуда: Украина, Киев Авто: ваз21124 -> бмв7 -> вагА8+ниссанМикро

# 23 Ноября 2010 16:02

А каков вес у шатунов БМВ?

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 23 Ноября 2010 16:13

Теперь мой любимый поршень от Нисана (Блуберд 1986 и старше) 83мм
Огневой пояс 6мм, компрессионная высота 30мм, вытеснитель 4.5мм(примерно 6 см3), смещение пальца 0.8мм, палец 20 мм. Стоит на нетурбированных моторах СА-18-DE если в обозначении будет буква Т то там точно такой но без вытеснителя. Рекомендую кто дошел до этого размера в расточке блока. Только положительные впечатления.
Цена комплекта у барыг(поршень, кольца, пальцы и стопорные колечки 500уе) а так можно за 2000гр(220 уе) найти.
Код поршня 12010-51Е61(стандарт)
кольца 12033-44F00.
С ув. Сайгон.

Описание:	комплект 220уе
Размер файла:	63.27 KB
Просмотрено:	1574 раз(а)

Описание:	Доведенный
Размер файла:	54.24 KB
Просмотрено:	1228 раз(а)

Описание:	полубоевой(с пылу с жару)
Размер файла:	138.87 KB
Просмотрено:	1180 раз(а)

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 23 Ноября 2010 16:22

Alex_21124 писал(а):

А каков вес у шатунов БМВ?

Минуточку где то было фото 130 а 135 надо взвесить но не на много будет тяжелей(голова легче чем у 130).
С ув. Сайгон

Описание:	Это ВАЗ облегченный (классика)
Размер файла:	38.55 KB
Просмотрено:	926 раз(а)

Описание:
Размер файла:	35.16 KB
Просмотрено:	928 раз(а)

Описание:	130 бмв и 121 ваз
Размер файла:	52.91 KB
Просмотрено:	881 раз(а)

Описание:	Вид сбоку
Размер файла:	53.92 KB
Просмотрено:	925 раз(а)

Alex_21124

На форуме 16 лет Сообщения: 2341 Откуда: Украина, Киев Авто: ваз21124 -> бмв7 -> вагА8+ниссанМикро

# 23 Ноября 2010 16:59

Спасибо

Trucker

На форуме 17 лет Сообщения: 1377 Откуда: Пенза Авто: 21124 05г.в=> 2108i 87гв=>2114 16v 04г.в.

# 25 Ноября 2010 14:04

очень хорошая тема.. предлагаю прикрепить в фак...
сайгон
в личку уже отписал, но спрошу тут...
какие поршни с какими шатунами можно комплектовать?

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 25 Ноября 2010 14:14

Trucker писал(а):

какие поршни с какими шатунами можно комплектовать

Думаю что любые если втулки осилишь заменить под палец. Очень редкие пока шатуны идут без втулок , хотя на мото очень даже попадаются.
С ув. Сайгон.

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 26 Ноября 2010 11:38

Trucker писал(а):

какие поршни с какими шатунами можно комплектовать?

Вот парочка попалась от Нисана 89-96 года, с мотором SR-20(очень популярный мотор). На разборках должны быть не дорого. Шатун имеет маслофорсы (типа) сверление указывает на это.
Длина 136.2мм.
Нижняя часть становиться на нашу шейку с вкладышем от Нисана а палец тоже наш родной размер 22мм.
Очень прочные и есть модификация от мотора турбо он на фото чуть толще.
В подтверждение слов о популярности привожу фото китайского Н-образного шатуна (Иглз). Прикольная контора несмотря на то что Китай.
С ув. Сайгон.

Описание:
Размер файла:	203.17 KB
Просмотрено:	1158 раз(а)

Описание:
Размер файла:	199.73 KB
Просмотрено:	876 раз(а)

Описание:
Размер файла:	174.06 KB
Просмотрено:	925 раз(а)

Описание:
Размер файла:	212.46 KB
Просмотрено:	1075 раз(а)

Описание:
Размер файла:	191.03 KB
Просмотрено:	904 раз(а)

Описание:
Размер файла:	197.1 KB
Просмотрено:	976 раз(а)

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 26 Ноября 2010 11:45

Alex_21124 писал(а):

А каков вес у шатунов БМВ

Вот 140 мм от БМВ . Очень красиво сделан. Обратиие внимание на разную толщину в голове. Достаточно легкий. ( веса пока нет)
С ув. Сайгон.

Описание:
Размер файла:	210.65 KB
Просмотрено:	1106 раз(а)

Описание:
Размер файла:	180.33 KB
Просмотрено:	859 раз(а)

Shes110

На форуме 18 лет Сообщения: 2871 Откуда: Красноярск Авто: Был шустрый таз, теперь овощной форик на палке

# 26 Ноября 2010 12:59

сайгон, просто мегареспектище! Жаль, что такого человека небыло на форуме, когда я собирал мотор Good

Serg_x

дэф года 2011

На форуме 15 лет Сообщения: 27215 Откуда: Питер Авто: Сид + ATV

# 26 Ноября 2010 13:20

Shes110 писал(а):

Жаль, что такого человека небыло на форуме, когда я собирал мотор

+1

Респектос

beavis

газобанка

На форуме 18 лет Сообщения: 1654 Откуда: Уфа Авто: 21140 1,7 16в валы ММ52/48 18 ряд, пара 4,1. ЗДТ Lukas

# 27 Ноября 2010 01:52

очень долго ждал эту тему. Спасибо огромное очень полезная инфа. Пока очень понравились шатуны от SRа. Реально очень распространенный мотор. И длинна впечатляет. Поршень наверное только под заказ на него и блок высокий надо (((

х123ас

Модератор

На форуме 18 лет Сообщения: 24376 Откуда: Лазаревское Авто: Opel Astra H OPC и снова ВАЗ 2108, бодрый ослик ИЖ 2717

# 27 Ноября 2010 03:35

х123ас:добавил в фак

Denis 2109

Дэф года 2010

На форуме 16 лет Сообщения: 1143 Откуда: г. Н. Новгород Авто: Лесник овощь, скороро станет Sверхбыстрым Tопливососущим Iзобретением

# 12 Февраля 2011 14:46

Покапался тут по экзисту, нашел нисановские кольца которые себе брал у каспа за 3300 "Кольца поршневые ф83,0 япония (1,5/1,5/2,8)"
Каталожный номер: 12033-44f02
Цена в экзисте: 2248р
http://exist.ru/price.aspx?pcode=12033-44f02
Может кому пригодится.

х123ас

Модератор

На форуме 18 лет Сообщения: 24376 Откуда: Лазаревское Авто: Opel Astra H OPC и снова ВАЗ 2108, бодрый ослик ИЖ 2717

# 23 Апреля 2011 10:22

сайгон
Такой вот вопрос, а ты не в курсе, какие поршни есть от ино с диаметром 76-78мм, желательно под 16вэ и с вытеснителем. Компрессионная высота желательно 26,3 (в расчёте на приорошатун), но так то можно рассмотреть варианты чтоб такой поршень подружить с каким нибудь шатуном от ино. Ну или 129 от классики, на худой конец. Может есть возможность по каталогам посмотреть...

aviatorrr

На форуме 18 лет Сообщения: 5984 Откуда: Казань горки Авто: ВАЗ 2109 1990г.в 1.3 карб

# 23 Апреля 2011 11:09

сайгон писал(а):

Выроботка на пальце(диаметр которог 21мм) очень значительна именно в трех местах- по центру где выходит маслоканал и по краям втулки шатуна. Невероятно но факт.

Знакомые рассказывали про этот феномен wwow

но обяснить так не кто и не может Pardon

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 26 Апреля 2011 10:09

х123ас писал(а):

Такой вот вопрос, а ты не в курсе, какие поршни есть от ино с диаметром 76-78мм, желательно под 16вэ и с вытеснителем. Компрессионная высота желательно 26,3 (в расчёте на приорошатун), но так то можно рассмотреть варианты чтоб такой поршень подружить с каким нибудь шатуном от ино. Ну или 129 от классики, на худой конец. Может есть возможность по каталогам посмотреть...
_________________

Доброе утро.
Надо завтра глянуть.
С ув. Сайгон

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 26 Апреля 2011 10:11

aviatorrr писал(а):

Знакомые рассказывали про этот феномен но обяснить так не кто и не может
_________________

Поэтому их больше так не делают. Дыма без огня не бывает.
С ув. Сайгон

сайгон

На форуме 14 лет Сообщения: 1300 Откуда: Украина-Вельс

# 10 Май 2011 12:42

х123ас писал(а):

Такой вот вопрос, а ты не в курсе, какие поршни есть от ино с диаметром 76-78мм, желательно под 16вэ и с вытеснителем. Компрессионная высота желательно 26,3 (в расчёте на приорошатун), но так то можно рассмотреть варианты чтоб такой поршень подружить с каким нибудь шатуном от ино. Ну или 129 от классики, на худой конец. Может есть возможность по каталогам посмотреть...

Дбрый день.
Извини протупил. Есть толковые поршня от АУДИ тольько они 82.5, мне очень понравились. Даю данные где они стоят:
АУДИ 80 2.0 Е 90-91г.(8 кл )-мотор AAD. ABK
АУДИ 2.0Е 16V 90-92 г.(но можно на 8 кл присобачить)-6A4V.
Фото кину каталога с компр. высотой до 30мм и пальцем 20-21мм.
На днях гляну 76-78, сдается мне на АУДИ видел.
С ув. Сайгон

Описание:
Размер файла:	39.16 KB
Просмотрено:	1785 раз(а)

Описание:
Размер файла:	74.99 KB
Просмотрено:	1079 раз(а)

Описание:
Размер файла:	80.91 KB
Просмотрено:	905 раз(а)

Описание:
Размер файла:	76.03 KB
Просмотрено:	859 раз(а)

х123ас

Модератор

На форуме 18 лет Сообщения: 24376 Откуда: Лазаревское Авто: Opel Astra H OPC и снова ВАЗ 2108, бодрый ослик ИЖ 2717

# 10 Май 2011 13:26

сайгон писал(а):

Есть толковые поршня от АУДИ тольько они 82.5, мне очень понравились.

Привет. 82.5 мне никак не катит, блок 1.3, там 79 предел возможного, а предел разумного ИМХО где то на 77 находится.

сайгон писал(а):

На днях гляну 76-78, сдается мне на АУДИ видел.

посмотри пожалуйста, больше негде мне инфу по поршням взять))
