не пашет магнитола когда машина заведена - Семейство "Самара"

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 13 Декабря 2013 18:01

когда глушится мотор, то магнитола работает, как заведешь - перестает

что тут может быть? есть где нибудь электросхемы по проводам для 21093?

.kkursor

На форуме 14 лет Сообщения: 21357 Откуда: Москвачкала Авто: 4M41'04 + CFNA'15

# 13 Декабря 2013 18:25

largus
Проблема в том, что у девятки нет штатной аудиоподготовки, и каждый, кто ставит, ставит как хочет.
Предполагаю, что при пуске двигателя пропадает + с красного провода колодки.
Предыстория какова? Всегда так было?
Если включить зажигание и не заводить — работает?

торантино

На форуме 13 лет Сообщения: 7299 Откуда: Барнаул Авто: ВАЗ 093 карб. 2000 г.

# 13 Декабря 2013 18:38

largus писал(а):

когда глушится мотор, то магнитола работает, как заведешь - перестает

что тут может быть?

Если питание при работе не снимается,то либо сильная помеха идёт с борт. сети,либо в магнитоле неисправен входной фильтр. Ёмкость например подсохла.

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 13 Декабря 2013 18:51

.kkursor писал(а):

largus
Проблема в том, что у девятки нет штатной аудиоподготовки, и каждый, кто ставит, ставит как хочет.
Предполагаю, что при пуске двигателя пропадает + с красного провода колодки.
Предыстория какова? Всегда так было?
Если включить зажигание и не заводить — работает?

предыстория длинная, сначало что то борохлить стало, то стеклоподъемники не пашут, то поворотники, то дальний слабо светит...съездил в сервис, сказали генератор - поменяли... но в новом генераторе была какая то клема и электрик сказал. что хз что это такое и не обязательно сюда что то втыкать... ну вроде заработало, только как потом выяснилось магнитола стала работать только при ближнем свете...

ну а недавно мне поставили новую магнитолу, но свечи были залиты и не проверил работоспособность при заведенном движке. мне сказали, что у меня для магнитолы то ли минуса не было, то ли на массу выхода и присоединили к прикуривателю, который щас не работает ( с зажиганием вроде тоже не работает... ну и также аварийка и стеклоподъемники переодически не пашут (

т808

На форуме 14 лет Сообщения: 47756 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 13 Декабря 2013 19:20

largus писал(а):

съездил в сервис, сказали генератор - поменяли... но в новом генераторе была какая то клема и электрик сказал. что хз что это такое и не обязательно сюда что то втыкать...

В каком же сервисе ты таких горе "мастеров" нашел? wwow

largus писал(а):

мне сказали, что у меня для магнитолы то ли минуса не было, то ли на массу выхода

Идиоты.

largus писал(а):

и присоединили к прикуривателю

И даже здесь ухитрились напутать.

Ищи нормального электрика! Pardon

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 13 Декабря 2013 19:22

largus
Блок предохранителей какой стоит - с пальчиковыми предами?

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 13 Декабря 2013 19:39

Yurik 999 писал(а):

largus
Блок предохранителей какой стоит - с пальчиковыми предами?

вот такой, а какие преды я хз (

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 13 Декабря 2013 19:45

largus
Или такой?

Обрати внимание на его верхний (торцевой) разъем.

Авто карб или инж + год выпуска желательно?

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 13 Декабря 2013 19:49

Yurik 999
нет, больше похож на мой вариант, разъем как на моей картинке....авто карбовое 2001 года

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 13 Декабря 2013 20:02

Блок 2114-3722010-60
Вот список реле и предов и того, за что они отвечают.
http://chipdiagnost.narod.ru/info-sxema4.html#loc10

Добавлено спустя 3 минуты 57 секунд:

largus писал(а):

авто карбовое 2001 года

В профиль это внеси.
Разбираться с проводкой сам будешь или опять авто к электрику погонишь?

FatMike

На форуме 13 лет Сообщения: 148 Откуда: Смоленская область Авто: 21093i 2001г 1.5 8 кл

# 13 Декабря 2013 20:09

а зарядка идет?

Ahmet99

На форуме 14 лет Сообщения: 1033 Откуда: новое девяткино Авто: газ-3110 2004 год, 406 мотор, гидрач

# 13 Декабря 2013 22:00

largus
сними мафон, посмотри там как подключено, ну и тестером померяй что приходит и куда провода идут.

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 13 Декабря 2013 22:05

Ahmet99 писал(а):

тестером померяй что приходит

Похоже он еще не знает что это такое. Wink

Сейчас он с предами разберется и научим его пользоваться контролькой. Drinks or Beer

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 13 Декабря 2013 22:16

Yurik 999 писал(а):

Блок 2114-3722010-60
Вот список реле и предов и того, за что они отвечают.
http://chipdiagnost.narod.ru/info-sxema4.html#loc10

Добавлено спустя 3 минуты 57 секунд:

largus писал(а):

авто карбовое 2001 года

В профиль это внеси.
Разбираться с проводкой сам будешь или опять авто к электрику погонишь?

попробую сам...мне что релешки все поменять надо?

Добавлено спустя 1 минуту 38 секунд:

FatMike писал(а):

а зарядка идет?

работает ли генератор? да

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 13 Декабря 2013 22:26

largus писал(а):

попробую сам...

Поможем.

largus писал(а):

мне что релешки все поменять надо?

Нет, надо:
1. проверить предохранитель прикуривателя
2. разобраться почему отказывают аварийка и стеклоподъемники
3. разобраться и нормально подключить магнитолу.

Тестером пользоваться и схемы проводки читать умеешь?

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 13 Декабря 2013 22:29

Yurik 999 писал(а):

largus писал(а):

попробую сам...

Поможем.

largus писал(а):

мне что релешки все поменять надо?

Нет, надо:
1. проверить предохранитель прикуривателя
2. разобраться почему отказывают аварийка и стеклоподъемники
3. разобраться и нормально подключить магнитолу.

Тестером пользоваться и схемы проводки читать умеешь?

думаю умею, только нет его (

Ahmet99

На форуме 14 лет Сообщения: 1033 Откуда: новое девяткино Авто: газ-3110 2004 год, 406 мотор, гидрач

# 13 Декабря 2013 22:31

Yurik 999 писал(а):

2. разобраться почему отказывают аварийка и стеклоподъемники

largus
если что масса стеклоподъёмников в моей машине была под рулевой колонкой, на шпильке,
на этой же шпильке была масса вентилятора

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 13 Декабря 2013 22:35

Ahmet99

largus писал(а):

Авто: 21093 карб. 2001

Подъемники самопал, как их запитали - большой вопрос.

Ahmet99 писал(а):

под рулевой колонкой, на шпильке

Там центральная точка масс у всего семейства самар, вот только добраться до нее если ВП facepalm

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 13 Декабря 2013 23:45

да, еще постоянно горит красная лампочка стоп и под ней желтая на панели

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 13 Декабря 2013 23:56

largus писал(а):

горит красная лампочка стоп и под ней желтая на панели

Давай подробнее - панель у тебя какая (низкая, высокая или евро) Хотя по БСК в приборке - ВП.
Какая именно из желтых ламп горит?

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 14 Декабря 2013 00:34

Yurik 999 писал(а):

largus писал(а):

горит красная лампочка стоп и под ней желтая на панели

Давай подробнее - панель у тебя какая (низкая, высокая или евро) Хотя по БСК в приборке - ВП.
Какая именно из желтых ламп горит?

панелька вроде похожа, горит красным какая то из 10-11, а желтым 9-12
завтра гляну точнее...
может завтра мне организовать видео конференцию по скайпу и кто нибудь посмотрит на проводки? )))

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 14 Декабря 2013 11:06

largus
По цветам проводов разберемся.

По лампочкам БСК:
Красным и вместе с надписью стоп горит №10 - низкий уровень тормозухи в бачке. Долей не много тормозухи.
Желтая №11 при низком уровне тосола.
Желтая №9 горит когда перегорает одна из ламп в габаритах, если поставить в габариты светодиоды или если перегорает лампа в стоп-сигнале.
Жегтая №12 при предельном износе передних тормозных колодок, ее часто не подключают вообще.

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 14 Декабря 2013 15:39

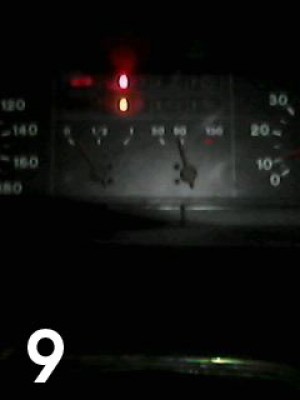

предохранители все проверил, вроде целые, горит 10 и 9, тормозуха почти полная, лампы вроде все работают, 9 иногда горит, иногда нет...

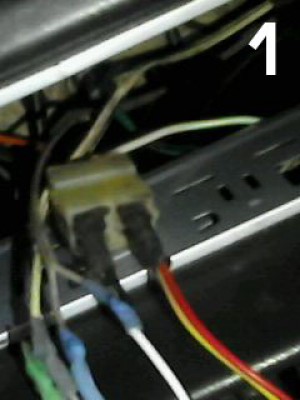

- на рис.1 провода от магнитолы, желтый +, красный на замок и черный на минус

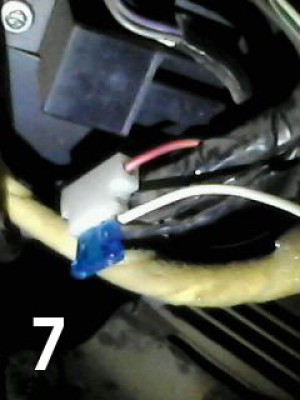

- на рис.1 сзади белый провод - он воткнут под предохранитель на рис. 7 и 12

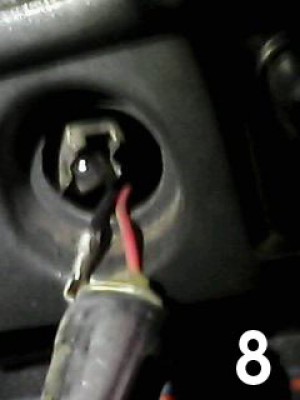

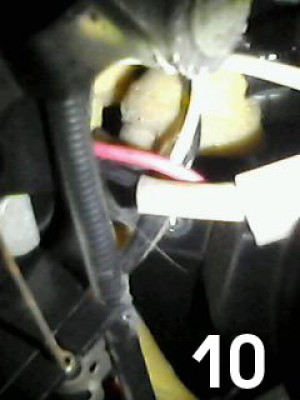

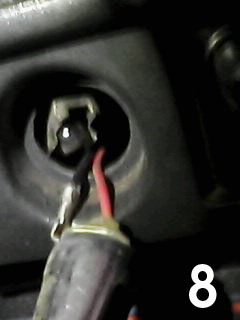

- на рис. 10 два провода, который идут к прикуривателю рис. 8

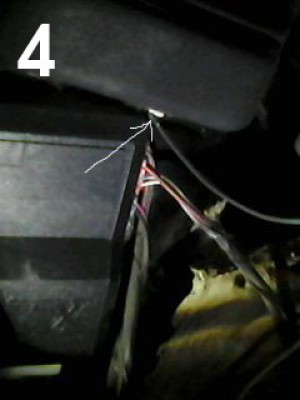

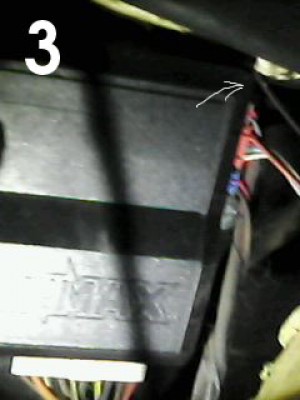

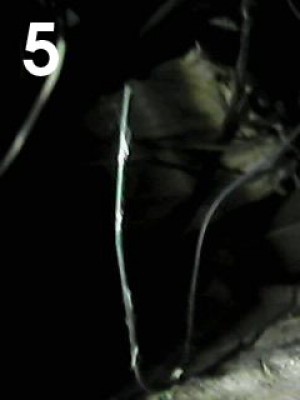

- на рис. 3 и 4 торчит ни к чему не присоединенный черный провод рис. 5
- на рис. 8 рядом с прикуривателем какая то лампа, но не горит

Описание:
Размер файла:	32.53 KB
Просмотрено:	147 раз(а)

Описание:
Размер файла:	30.18 KB
Просмотрено:	154 раз(а)

Описание:
Размер файла:	26.11 KB
Просмотрено:	154 раз(а)

Описание:
Размер файла:	20.9 KB
Просмотрено:	172 раз(а)

Описание:
Размер файла:	33.46 KB
Просмотрено:	162 раз(а)

Описание:
Размер файла:	24.17 KB
Просмотрено:	164 раз(а)

Описание:
Размер файла:	31.44 KB
Просмотрено:	159 раз(а)

Описание:
Размер файла:	28.79 KB
Просмотрено:	158 раз(а)

Описание:
Размер файла:	18.92 KB
Просмотрено:	155 раз(а)

Последний раз редактировалось: largus (14 Декабря 2013 20:05), всего редактировалось 1 раз

largus

На форуме 11 лет Сообщения: 35 Авто: 21093 карб. 2001

# 14 Декабря 2013 20:00

и еще, у меня на месте К1 стоит реле К3 и средний штекер у нее отломан, то ли внутри остался в блоке, то ли хз )
К4 почему то не смог снять, такое ощущение, что он намертво там...
на месте К3 стоит К75, но штекеры подходят под разъемы...
К5 пустой, как раз по схеме он за стеклоподъемники отвечает, но раньше ведь работало...
на местах К6-К9 стоят релешки К9

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 15 Декабря 2013 10:38

По приборке:

largus писал(а):

горит 10, тормозуха почти полная

Возможно неисправен датчик в крышке бачка или БСК в приборке. Отключи разъем с 2-мя проводами от датчика в крышке бачка с тормозухой и включи зажигание, если после этого лампа в приборке погаснет вместе с остальными - замени крышку с датчиком.

largus писал(а):

9 иногда горит, иногда нет...

Отходит контакт на гибкой плате в одном из задних фонарей - это больное место 08-14.

По ЧЯ

largus писал(а):

меня на месте К1 стоит реле К3 и средний штекер у нее отломан

У тебя есть очиститель фар? Реле К1 только для него.

largus писал(а):

К4 почему то не смог снять, такое ощущение, что он намертво там...

так и есть - оно сидит очень плотно.

largus писал(а):

К5 пустой, как раз по схеме он за стеклоподъемники отвечает, но раньше ведь работало...

Реле К5 используется в заводской схеме питания подъемников (если стоит реле - подъемники работают только при включенном зажигании, если вместо реле стоит перемычка - работают всегда), у тебя подъемники устанавливали самостоятельно и куда их подключили - большой вопрос.

largus писал(а):

местах К6-К9 стоят релешки К9

Реле: начиная с К5 и заканчивая К9 одинаковые.

Добавлено спустя 8 минут 53 секунды:

largus писал(а):

на рис. 8 рядом с прикуривателем какая то лампа, но не горит

- конечно не горит. Это лампа подсветки прикуривателя и пепельницы горит она только при включенных габаритах и когда она прижата к стенке прикуривателя т.к. массу (минус) эта лампа получает с корпуса прикуривателя.

Добавлено спустя 19 минут 14 секунд:

largus писал(а):

на рис.1 провода от магнитолы, желтый +, красный на замок и черный на минус

Желтый и красный провода магнитолы подключить лучше на прямую к + аккумулятора, протянув туда провод самостоятельно.

largus писал(а):

на рис.1 сзади белый провод - он воткнут под предохранитель на рис. 7 и 12

что питает этот провод можешь выяснить только ты сам отключив пред. и посмотрев что при этом перестанет работать т.к. это самодельная врезка в проводку.

Болтающийся черный провод возможно антенна от сигналки.

По не рабочему прикуривателю: проверь обогрев заднего стекла, если он тоже не работает - замени пред.№12
