Подскажите пожалуйста, где взять электрическую схему инжекторной 21043 2007г.в. ?
как сходятся концевики дверей? все в 1 провод или где-то по-одному?

Не думаю что в данном вопросе схемы семерки и четверки отличаются - на семерке все концевики сходятся. Кстати, на них "масса", а не плюс.

Добавлено спустя 45 секунд:

Схема вот, если что http://car-exotic.com/image/vaz-2107-cxema-big.jpg

Я до сих пор не могу найти эл. схему на LADA-210740 (инжектор). Просили схему именно на инжекторную "Семёрку". На Вашей схеме видно, что стоит распределитель зажигания и провода карбовой машины на инжекторе отсутствуют. Вентилятор СО включается от ЭСУД, а не датчиком температуры и много ещё таких "мелочей". Меня, как электрика с большим стажем работы, такая эл. схема выводит из себя. А что делать? Приходится как-то выкручиваться. Алексеич.

Алексеич, я умею читать. Просто я так понял, автора интересует именно момент с подключением концевиков. Зуб даю, что у инжа данный наиважнейший узел изменений не претерпел.

ну концевики - это меньшая из проблем, т.к. после прошлых хозяев - это сборная солянка 2х сигналок, гбо, кучи подсветки, аудиосистемы и еще какие-то провода, которые откушены на конце
Спасибо, буду пытаться применить данную вами схему.

Еще вопрос - масло рядом с рхх

к нему подходит шланг от адсорбера и он тоже весь в масле.
вроде по нему только пары бензина должны идти, а оно
или так и надо?

max9000, Масло скорее из трубок сапуна. Компресию померяй..

http://chipdiagnost.narod.ru/info-sxema9.html
http://chipdiagnost.narod.ru/info-sxm.html

D_K_, большое спасибо! Алексеич.

Напишите пожалуйста откуда идут провода на датчик скорости кпп? Может быть инжевая классика без датчика скорости? Снимал кпп и ни датчика ни проводов.. только к заднему ходу.

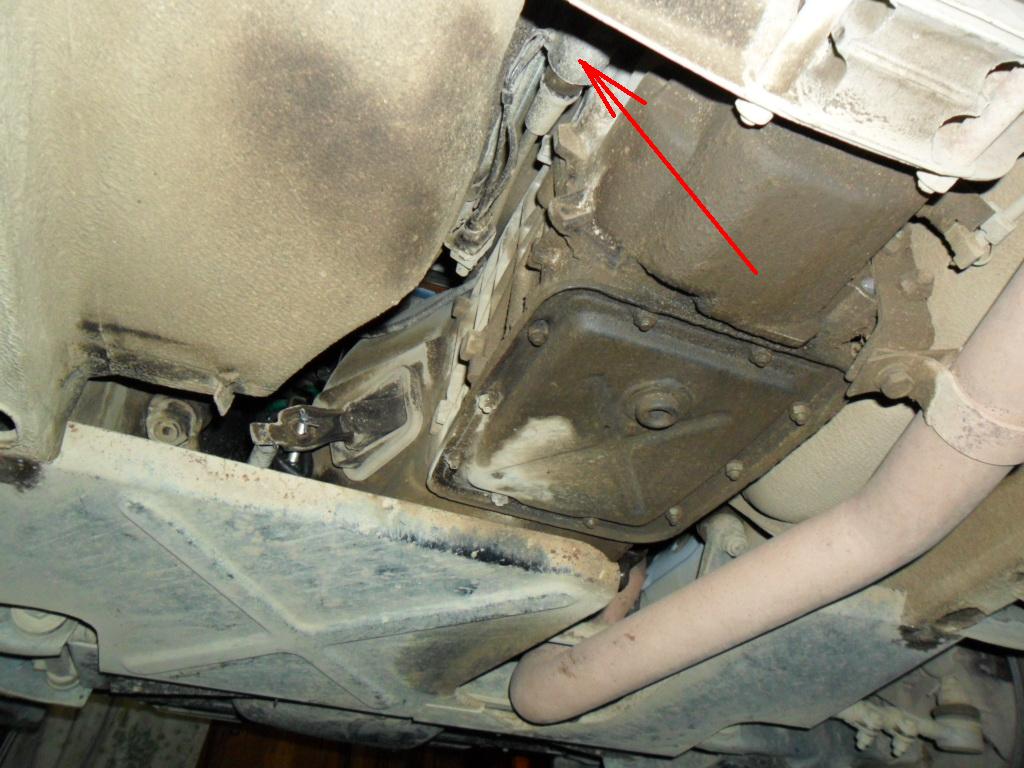

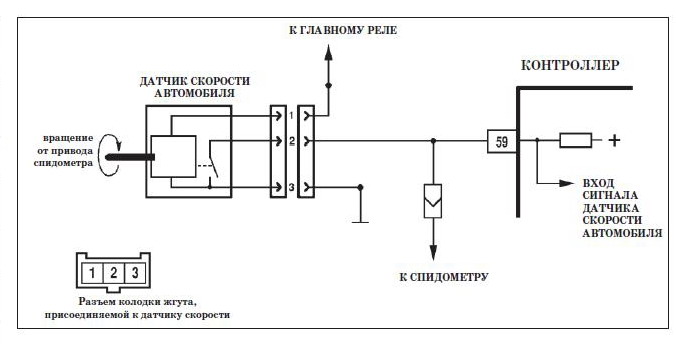

Смотри на трос спидометра, в КПП слева по ходу - там и ДС с тремя проводами (59-я нога ЭБУ, ГР и масса)

Буйный Спасибо, завтра буду искать
и крепежа выхлопной к кпп нету

Возникла необходимость разобраться с проводами у ног переднего пассажира, но столкнулся с проблемой - не в одной из найденных схем нет соответствия с блоком предохранителей

такие 2 колодки выходят из него

не нашел 6ти контактной колодки совсем и если сравивать по проводам, то большая часть не совпадает.
Может кто подскажет еще ресурс по инжевой схеме на классику?
Спасибо.

max9000
Интересуют две колодки с белой точкой? Маленькая Ш13, большая Ш12.
Ш12-
1- розово белый - датчик уровня топлива
2 - красный - лампы стоп сигнала
3 - белый - плафоны салона
4 - серый - обогрев заднего стекла
5 - голубочерный - задний поворот левый
6 - голубой - задний поворот правый
7 - зеленый - фонарь заднего хода
8 - коричневый - левый задний габарит, освещение номера.
Ш13 -
1 - оранжевочерный - противотуманки
2 - голубокрасный - датчик уровня топлива
3 - желтый - габарит правый задний, освещение номера.
4-6 - резерв
По схеме Ш13-1 соединяется с Ш3-3
Ш13-2 соединяется с Ш5-4
Ш13-3 соединяется с Ш6-2 и Ш5-8
Ш13-4 соединяется Ш4-7.
Ш13-5 соединяется с Ш4-6.
Ш13-6 с Ш10-8 (Ш6-8, Ш3-4).
Нумерация разъемов слева направо
- у ног пассажира. Ш1, Ш2, Ш3, Ш4, Ш5, Ш13, Ш12 и одноконтактный Ш14 расположен над Ш13.
- в моторном. Ш8, Ш7, Ш6, Ш11 (он чуть в стороне ото всех сделан), Ш10, Ш9

D_K_
Спасибо за столь развернутый ответ, но кое-что не сходится
Ш12-
1 - розовокрасный
остальное одинаково

Ш13-
1 - оранжевочерный и орнжевосерый с фишкой
2 - голубокрасный
3 - желтый
4 - розовочерный
5 - белоголубой
6 - желточерный

где резервные 4-6? болтаются в багажнике ?

max9000
В четверках видимо резервные разъемы задействуются. Глядя на схему не инжекторной
http://chipdiagnost.narod.ru/images/2104sx.jpg
то 4-й контакт Ш13 идет на омыватель задней двери
5-й и 6-й на очиститель стекла задней двери.
Смотрим на схему по ссылке. Ш13 нарисован вверху над блоком предохранителей и три провода цветов что и у вас идут вправо на деталь позиции 68 и 70
И там кстати даже Ш12-1 розовокрасный

ооо спасибо Вам большое за ответ! теперь все понял
еще последний вопрос - над шумкой у ног того де пассажира идет коричневый провод соединенный хитрой фишкой - это питание бензонасоса?

Питание ЭБН - серый провод. Коричневый провод обычно "масса" на инжклассиках, возможно идёт к колодке диагностики, но желательно фоточку.

точно, серый попутал.

это он одинокий с фишкой?
и теперь точно последний вопрос по этой части кузова:) что еще за 3 провода
желтосиний, зеленый и коричневый?

Да.
К датчику заднего хода в КПП.
Не уверен, но кажись, ответвляется на/от регулятор яркости освещения приборов. Глянь сам его трассу.

Главное не попутать с обогревом заднего стекла - он тоже серый (оставили в "наследие" от карбовых моделей).

.., но без фишки и в общем шлейфе.
