Помогите с подключением эл. проводки к ЭБУ Январь 5.1.1Доб - Электронные системы (ЭСУД, иммобилизаторы, МК)

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 26 Февраля 2017 13:02

Доброго времени суток уважаемые форумчане.
Собираю некую самоделку, типа минитрактора, на которой установлен двигатель ВАЗ 2108 инжекторный 1500 см3 с кпп.
Двигатель был откапитален, проводку(косу)приобрёл новую.
Накинуть на двигатель и подключить проводку не составит труда, а вот
какую взять приборку, где выход питания на бензонасос и куда подключить само питание - это для меня пока ВОПРОС.

Добавлено спустя 18 минут 36 секунд:

Не понимаю как вставить фото, помогите, плиз

d.dmitry

На форуме 16 лет Сообщения: 4307 Откуда: Краснодар Авто: 21074i 2006г, 11194-была, поло-седан-ат был. Шевроле Кобальт-мт

# 26 Февраля 2017 13:36

Выходы и входы тут http://www.almisoft.ru/pin.htm

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 26 Февраля 2017 14:16

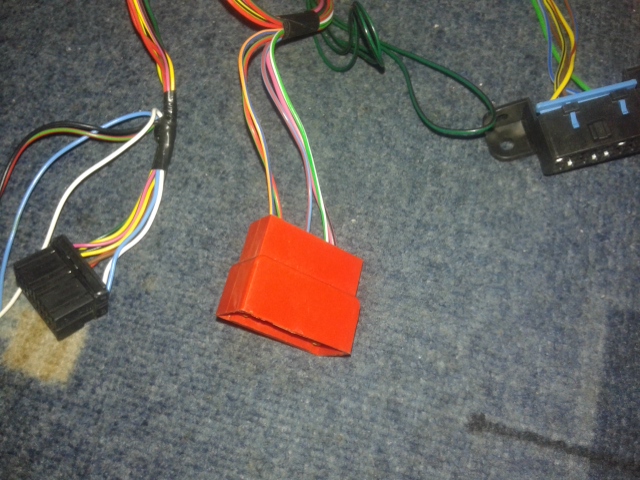

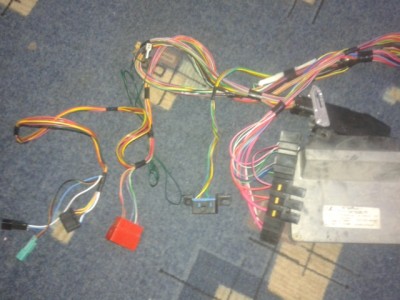

вот фото проводки

Добавлено спустя 13 минут 16 секунд:

d.dmitry писал(а):

Выходы и входы тут http://www.almisoft.ru/pin.htm

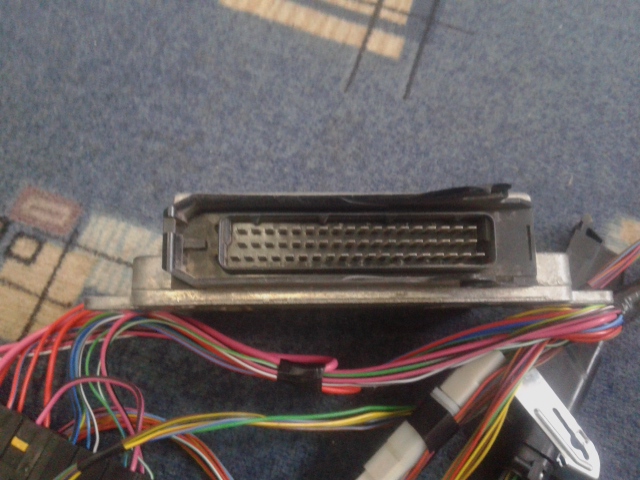

Откуда вести счёт по ножкам, эбу Я 5.1.1.......71

Описание:
Размер файла:	164.55 KB
Просмотрено:	1282 раз(а)

Описание:
Размер файла:	192.33 KB
Просмотрено:	525 раз(а)

Описание:
Размер файла:	164.5 KB
Просмотрено:	451 раз(а)

d.dmitry

На форуме 16 лет Сообщения: 4307 Откуда: Краснодар Авто: 21074i 2006г, 11194-была, поло-седан-ат был. Шевроле Кобальт-мт

# 26 Февраля 2017 15:19

Алексей-холодильщик На разьёме эбу с твоего фото, поищи номерки, на краях рядов, по ним и ориентируйся.

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 26 Февраля 2017 18:37

d.dmitry
с выходами разобрался, а вот со входами - не очень nea

у меня на косе есть номер: 21093 - 3724026-60
помоги найти к этой проводке эл схему
остались вопросы по подаче напряжения с замка зажигания

d.dmitry

На форуме 16 лет Сообщения: 4307 Откуда: Краснодар Авто: 21074i 2006г, 11194-была, поло-седан-ат был. Шевроле Кобальт-мт

# 26 Февраля 2017 19:59

Алексей-холодильщик 4я от верха схема, я думаю http://chipdiagnost.narod.ru/info-sxm3.html#loc4

По питанию эбу,
18 неотключаемое +12
27 клемма15 замка зажигания(+12в)
37 питание после главного реле(+12в)(от +12 провода форсунок)(для диагностики питания с главного реле, вроде)

Массовые(-) провода соединить доп проводом скруткой с корпусом машины, штуки 3 можно чтоб надёжно держались и не отвалились.

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 26 Февраля 2017 20:32

d.dmitry
Спасибо огромное . буду пока ковыряться Good

Добавлено спустя 18 минут 56 секунд:

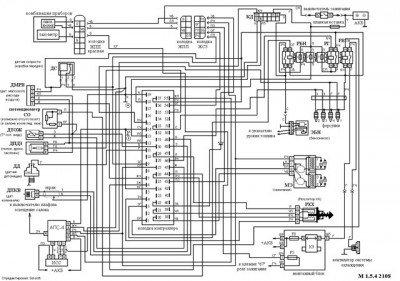

Вот эта схема вроде мне подходит, но я не уверен

Описание:
Размер файла:	83.28 KB
Просмотрено:	1323 раз(а)

NAUexx

Модератор

На форуме 15 лет Сообщения: 15194 Откуда: Ивановская область Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993, была...

# 27 Февраля 2017 15:53

Алексей-холодильщик
Вобщем да, схема ЭСУД правильная, подойдёт... с одной оговоркой...
На приведённой схеме резонансный (с одним проводом) ДД, их щас уже днём с огнём не найдёшь, а если и найдёшь, то ценник на него будет конский.
К тому же, раз у тебя Я5.1.1...71, то он уж точно под широкополосный ДД (т.е. два провода).
Вобщем то, разницы то особой нет. И в той, и в другой схеме сигнальный (голубой) провод с ДД приходит на 9-ый пин ЭБУ, только вот в "Январской" схеме есть ещё второй провод в разъёме ДД, который в итоге должен прийти на 30-ый (масса всех датчиков) пин в ЭБУ. И, если уж чтоб было совсем всё по фен-шую, то экран этого самого провода с ДД на стороне ЭБУ, т.е. на "приёмной" стороне (ДД в данной паре ДД-ЭБУ - "передатчик") нужно соединить с массой.

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 27 Февраля 2017 18:45

У меня есть новая проводка, заводская, и ДД с двумя проводами и экраном....
Схема нарисованая она и нужна, чтоб легче ориентироваться с проводами...
раньше никогда этим не занимался, а специалиста поблизости пока не встретил((
и ещё вопрос: что такое АПС-4 и нафига он?

d.dmitry

На форуме 16 лет Сообщения: 4307 Откуда: Краснодар Авто: 21074i 2006г, 11194-была, поло-седан-ат был. Шевроле Кобальт-мт

# 27 Февраля 2017 20:07

Алексей-холодильщик писал(а):

и ещё вопрос: что такое АПС-4 и нафига он?

Автомобильная противоугонная система, в мозги через неё ключи прописать можно, раньше с ключами брелочек был который к мигающей лампочке подносили перед заводкой двигателя.
Тебе не нужна.

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 28 Февраля 2017 10:45

d.dmitry писал(а):

Тебе не нужна.

разъём который идёт на апс4 никуда не подключать и всё работать будет?

NAUexx

Модератор

На форуме 15 лет Сообщения: 15194 Откуда: Ивановская область Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993, была...

# 28 Февраля 2017 12:27

Да.

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 25 Марта 2017 19:42

Всем привет, уважаемые форумчане!У меня есть тахометр с ваз2106 - можно ли его как то подключить в работу в моём случае......напомню : - У меня самодельный минитрактор с двигателем ваз 2108i 1500см3, контроллер Я5.1.1....71

Понимаю, что с контроллера наверное сигнал для показания тахометра не возьмёшь, может всё же есть какие нибудь варианты? или же есть, какие другие варианты других тахометров? Родную заводскую панель приборов не нашёл, а покупать новую.....дороговато стОит. Буду признателен за все предложенные варианты и советы.....помогите, плиз

Спиди Гоньсчег

На форуме 9 лет Сообщения: 1928 Откуда: Оренбург Авто: Румын с ромбиком

# 25 Марта 2017 21:41

Алексей-холодильщик кури

https://www.drive2.ru/l/6108393/

Добавлено спустя 12 минут 39 секунд:

ии 1.

https://www.drive2.ru/l/454618372345169176

2. https://www.drive2.ru/b/453605172380172537

Добавлено спустя 2 минуты 3 секунды:

https://www.drive2.ru/l/1044171

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 25 Марта 2017 21:57

Спиди Гоньсчег писал(а):

Алексей-холодильщик кури

https://www.drive2.ru/l/6108393/
без покупок не обойтись . о6 тахометр не заведётся на впрыске.

Спасибо.....деньги они всегда были расходным материалом, теперь знаю что искать th2

А что можно посоветовать из готовых "китайских" тахометров , которые типа предназначены для установки на малолитражные авто с отсутствующим штатным тахометром?

Спиди Гоньсчег

На форуме 9 лет Сообщения: 1928 Откуда: Оренбург Авто: Румын с ромбиком

# 25 Марта 2017 21:59

Алексей-холодильщик

нижние ссылки глянь . там вроде смогли адаптировать Smile

щас , по ходу поиска нашлись.

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 25 Марта 2017 22:23

Спиди Гоньсчег писал(а):

Алексей-холодильщик

нижние ссылки глянь . там вроде смогли адаптировать Smile

щас , по ходу поиска нашлись.

Увидел, спс Good

d.dmitry

На форуме 16 лет Сообщения: 4307 Откуда: Краснодар Авто: 21074i 2006г, 11194-была, поло-седан-ат был. Шевроле Кобальт-мт

# 25 Марта 2017 22:54

Алексей-холодильщик писал(а):

Всем привет, уважаемые форумчане!У меня есть тахометр с ваз2106 - можно ли его как то подключить в работу в моём случае......напомню : - У меня самодельный минитрактор с двигателем ваз 2108i 1500см3, контроллер Я5.1.1....71

Понимаю, что с контроллера наверное сигнал для показания тахометра не возьмёшь, может всё же есть какие нибудь варианты? или же есть, какие другие варианты других тахометров? Родную заводскую панель приборов не нашёл, а покупать новую.....дороговато стОит. Буду признателен за все предложенные варианты и советы.....помогите, плиз

Тут про контакты тахометра http://avtovx.ru/elektrooborudovanie/tahometr-vaz-2106-133/
Тут про подключение тахометра к январь7.2, через диоды - дёшево
https://www.drive2.ru/l/454618372345169176
Он к минусам управляющим подключился, но там главно при работе через диоды + идёт, важно направление диодов как у него сделать. (но это не по твоей катушке вариант)
Да и резистор(типа защита) у соединения к проводу катушки я бы поставил, на 1кОм пойдёт.

У твоего эбу идут 12вольт импульсы на форсунки, тоже минусовые. Тебе к 1 проводу форсунок присоединится надо как на драйве в схеме. Одним проводом(резистор возле подсоединения к импульсам форсунки), такая цепь: резистор-диод-тахометр.

На твоём эбу, все 4 форсунки одновременно открываются.

Алексей-холодильщик

На форуме 7 лет Сообщения: 10 Откуда: Краснодарский край Староминский р-н Авто: ниссан и ваз

# 25 Марта 2017 23:43

d.dmitry писал(а):

У твоего эбу идут 12вольт импульсы на форсунки, тоже минусовые. Тебе к 1 проводу форсунок присоединится надо как на драйве в схеме. Одним проводом(резистор возле подсоединения к импульсам форсунки), такая цепь: резистор-диод-тахометр.

На твоём эбу, все 4 форсунки одновременно открываются

Марку резистора и диода подсказать можещь?
К любой форсунке мона подключиться? На её работе это никак не отразится,
типа хуже-медленнеё работать будет?

d.dmitry

На форуме 16 лет Сообщения: 4307 Откуда: Краснодар Авто: 21074i 2006г, 11194-была, поло-седан-ат был. Шевроле Кобальт-мт

# 26 Марта 2017 00:21

Алексей-холодильщик К любой форсунке на импульсный провод. Они у 5.1.1 возле эбу скручены в кучу всёравно.
Диод быстродействующий https://m.chipdip.ru/product/sf22-2a-75a
https://m.chipdip.ru/product/her203
Резистор 2ватт https://m.chipdip.ru/product0/32249

Мне и самому интересно на каком принципе он получил импульсы +, с минусовых импульсных проводов. Либо это катушка в обратку попёрдывает плюсом, при исчезании минуса управляющего.
Либо это из варианта "возьми батарейку 1.5вольт например, соедини её +и- проводом(10см), и определи где на этом проводе будет граница +и-"))
