Бесконтактный датчик вместо концевика в багажник.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 12 Апреля 2017 11:02

Поставил наконец индуктивный NPN датчик LJ12A3-4-Z/AX в багажник.
Работает нормально, единственный напряг -выставить положение так, чтобы не задевал ни за что, придётся опытным путём искать подходящее место. Фото чуть позже....

Описание:
Размер файла:	277.92 KB
Просмотрено:	163 раз(а)

т808

На форуме 14 лет Сообщения: 47749 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 12 Апреля 2017 12:05

Рена писал(а):

индуктивный NPN датчик LJ12A3-4-Z/AX в багажник.

Нахаляву что ли достался?
Он же неудобный для авто.
Напряжения требует пятивольтового и ток жрет в режиме дежурства.
Если уж контактный не устраивает,то не проще ли взять обычного Холла? Wink

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 12 Апреля 2017 12:15

160. на али.
Протянул +12В в багажник, для дополнительного прикуривателя, освещения, ну и датчик заодно поставил, запитал.

т808 писал(а):

Напряжения требует пятивольтового и ток жрет в режиме дежурства.

до +36В и ток 2-3mA
По размерам чуть толще штатного.
NPN LJ12A3-4-Z / AX

т808

На форуме 14 лет Сообщения: 47749 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 12 Апреля 2017 12:23

Рена писал(а):

до +36В и ток 2-3mA

Понял.Спасибо.Годится.

Рена писал(а):

Протянул +12В в багажник, для дополнительного прикуривателя, освещения

Туда питание удобнее с потолочного плафона брать.

Рена писал(а):

придётся опытным путём искать подходящее место.

Наверное в стандартное место - на торце пластиковой боковушки,в которые динамики ставят?!

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 12 Апреля 2017 12:52

т808 писал(а):

Туда питание удобнее с потолочного плафона брать.

Там провод с маленьким сечением, если ставить прикуриватель для эл. насоса, например, не достаточно будет.

т808 писал(а):

Наверное в стандартное место - на торце пластиковой боковушки,в которые динамики ставят?!

Поставил пока на место старого контактного концевика, дыру надо прикрыть и так удобнее.

т808

На форуме 14 лет Сообщения: 47749 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 12 Апреля 2017 12:57

Рена писал(а):

Там провод с маленьким сечением, если ставить прикуриватель для эл. насоса

Конечно маленький для таких мощных потребителей.
Компрессор по уму нужно крокодилами непосредственно на АКБ цеплять,а не в прикуриватели тыкать и
всегда помнить,что при этом обогрев стекла ОБЯЗАТЕЛЬНО должен быть выключен!!!

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 12 Апреля 2017 20:45

Первая пробная поездка и концевик сработал, видимо подгонять надо тщательнее датчик или с нашими тазами точного расстояния от датчика до железки не добиться, кузов играет, дверь задка тоже и 4мм маловато. В общем надо ещё по экспериментировать с местом установки датчика.

Serega iz Novomoskovska

На форуме 22 лет Сообщения: 1058 Откуда: см. ник... Авто: Иноведро, CBR600, Scratch BC, SwitchBlade IDS, Scubapro

# 12 Апреля 2017 20:49

Да.
Народ не ищет лёгких путей ))

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 13 Апреля 2017 08:07

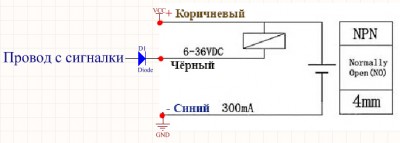

Настроил положение и расстояние, выглядит так, ну и схема

Без имени-2.jpg
Описание:
Размер файла:	89.17 KB
Просмотрено:	174 раз(а)

IMG_20170413_070907_новый размер.jpg
Описание:
Размер файла:	184.14 KB
Просмотрено:	164 раз(а)

IMG_20170413_070543_новый размер.jpg
Описание:
Размер файла:	174.43 KB
Просмотрено:	150 раз(а)

d.dmitry

На форуме 16 лет Сообщения: 4307 Откуда: Краснодар Авто: 21074i 2006г, 11194-была, поло-седан-ат был. Шевроле Кобальт-мт

# 13 Апреля 2017 10:15

Рена писал(а):

Первая пробная поездка и концевик сработал, видимо подгонять надо тщательнее датчик или с нашими тазами точного расстояния от датчика до железки не добиться, кузов играет, дверь задка тоже и 4мм маловато. В общем надо ещё по экспериментировать с местом установки датчика.

4мм расстояние работы датчика, маловато для шатания двери)

rg-45

На форуме 17 лет Сообщения: 22129 Откуда: москва сао Авто: ипонское дивятко и маздосарай

# 13 Апреля 2017 14:17

вот жешь блин hehe

поставил от классики самый дешеманский,уж и не помню откуда,
один раз отрегулировал и забыл hehe

или от сигналки концевик,
короче лет 7-8 работает.

Sedoy.

На форуме 9 лет Сообщения: 208 Откуда: г.Кинешма Авто: ВАЗ-21083 96г.в.Карб.МПСЗ Secu-3L

# 17 Апреля 2017 01:11

У нас на работе в оборудовании много этих датчиков,заказывали раз на Али два десятка,"купились" на дешёвку,две трети из них лагают прилично,отказались,берём здесь:http://www.sensor-com.ru/catalog/inductive ,более менее нормально

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 17 Апреля 2017 06:11

Sedoy. писал(а):

две трети из них лагают прилично,

Я только четыре заказал разных размеров и типов (pnp, npn), работают без глюков.

Добавлено спустя 4 минуты 5 секунд:

В общем при положении как на картинке глюков больше небыло, что на кочках, что при маневрах (крутые повороты и т.п.).
Обратите внимание на последнем фото следы на резинке от штатного контактного концевика, ну и на железке, там со временем начинает цвести и т.п., на старой крышке у меня там была труха, вот и решил замутить безконтактный датчик.
Вот на фото последствия от контакта концевика в районе резинки.

Описание:
Размер файла:	34.55 KB
Просмотрено:	158 раз(а)

т808

На форуме 14 лет Сообщения: 47749 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 17 Апреля 2017 10:54

Рена писал(а):

последствия от контакта концевика в районе резинки.

Концевик такого ужаса натворить не мог! nea

А чтобы краску не сдирал,на его пипку нужно было одеть колпачок от штуцера тормозного цилиндра.
Кстати и на подкапотный концевик для местного освещения - тоже.

Sedoy.

На форуме 9 лет Сообщения: 208 Откуда: г.Кинешма Авто: ВАЗ-21083 96г.в.Карб.МПСЗ Secu-3L

# 17 Апреля 2017 11:00

Рена писал(а):

Я только четыре заказал разных размеров и типов (pnp, npn), работают без глюков.

У нас 24 вольт везде,может оттого и дохнут,два пока давно и исправно работают

FatMike

На форуме 13 лет Сообщения: 148 Откуда: Смоленская область Авто: 21093i 2001г 1.5 8 кл

# 17 Апреля 2017 12:57

А я б скорее геркон и релюху поставил.. хотя на вкус и цвет...

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 17 Апреля 2017 19:17

т808 писал(а):

Концевик такого ужаса натворить не мог!

В том месте из под резинки и пошло дальше по шву Pardon

Добавлено спустя 1 минуту 16 секунд:

FatMike писал(а):

А я б скорее геркон и релюху поставил

Релюху не представляю как, а геркон с магнитами от HDD самое то.

т808

На форуме 14 лет Сообщения: 47749 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 17 Апреля 2017 19:50

В то-то и дело,что:

Рена писал(а):

из под резинки и пошло

Зря концевик обвиняешь!
Ну а если бы врезАл его не в первую машину,то отверстие в пластике сверлил бы чуть выше и под другим углом (на перегибе пластика),чтобы пипка упиралась в саму резинку уплотнителя.

Рена писал(а):

Релюху не представляю как

Она и не нужна там для геркона,т.к. он управляет слаботочным потребителем входной цепи сиги,
только вешать нужно на прямой,а не инверсный,как для дверей и капота/багажника, вход сиги.
Либо брать менее распространенный размыкающий(переключающий) от магнита геркон.

Рена писал(а):

геркон с магнитами от HDD

Вполне подходяще геркон с магнитом для защиты дверей обычной охранной сигнализации для дома
