Да что там мудрить!
Берем разъем с компьютерного блока питания (само напрашивается, цвета проводов разные - и черный, и синий, и желтый):
Вынимаем (усики сжать внутрь подходящим инструментом и вытянуть из разъема) нужное количество проводов с круглой клеммой:
Клемму заизолировать изолентой или термоусадочным кембриком (исходить из наличия/отсутсвия, эстетики и протча
)
Затем готовим ту часть, которая будет вставляться в диагностический разъем (паяльник не влез
), используя то, что на фото:
Проволочка - стальная канцелярская скрепка.
Фото конечного результата нет (попробую вечером выложить), ибо делалось это давно, а процесс я заснял сегодня, ибо балуюсь сижу

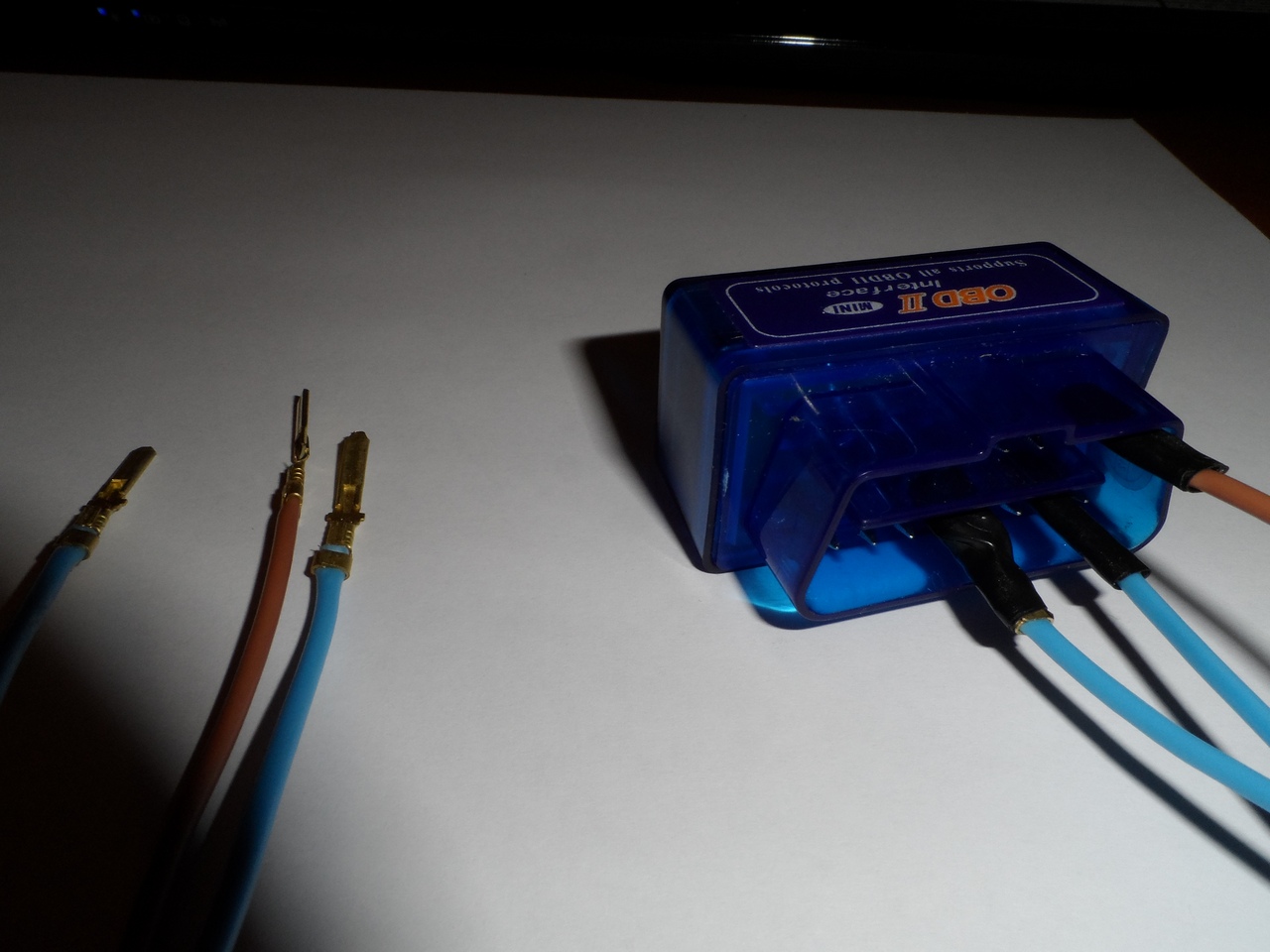

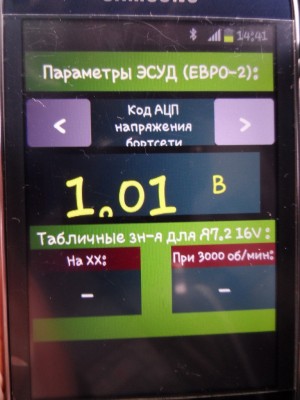

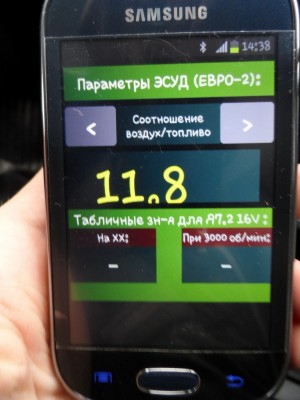

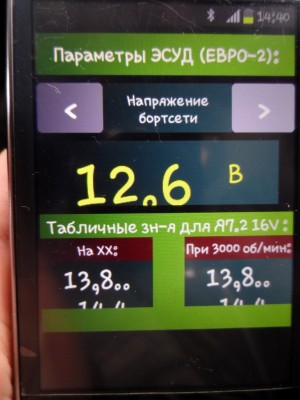

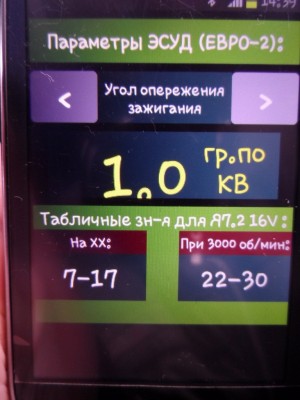

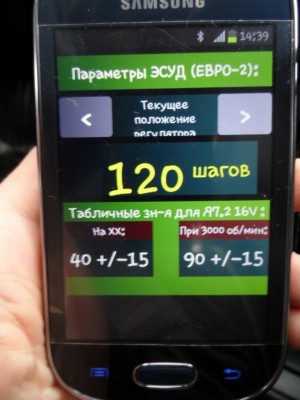

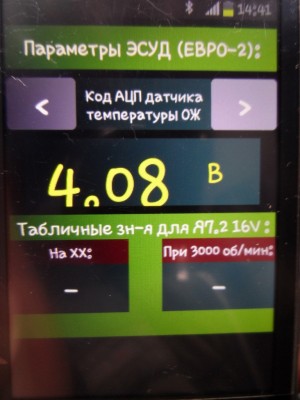

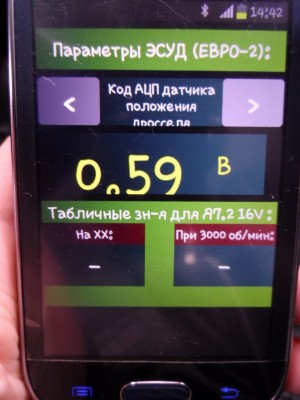

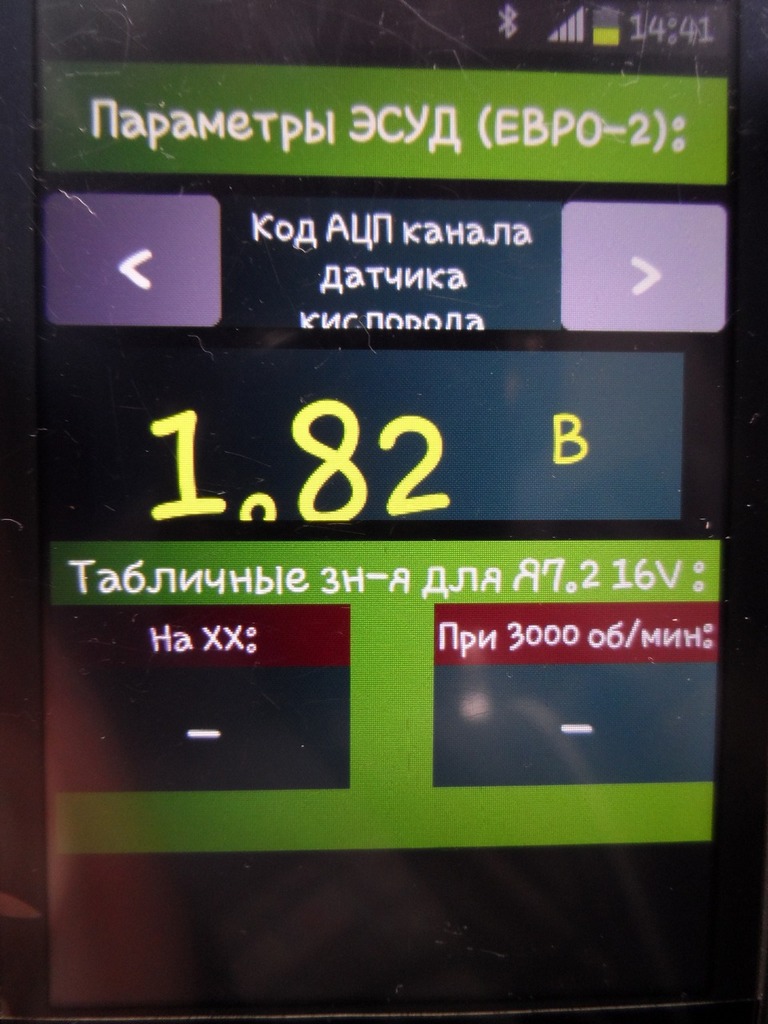

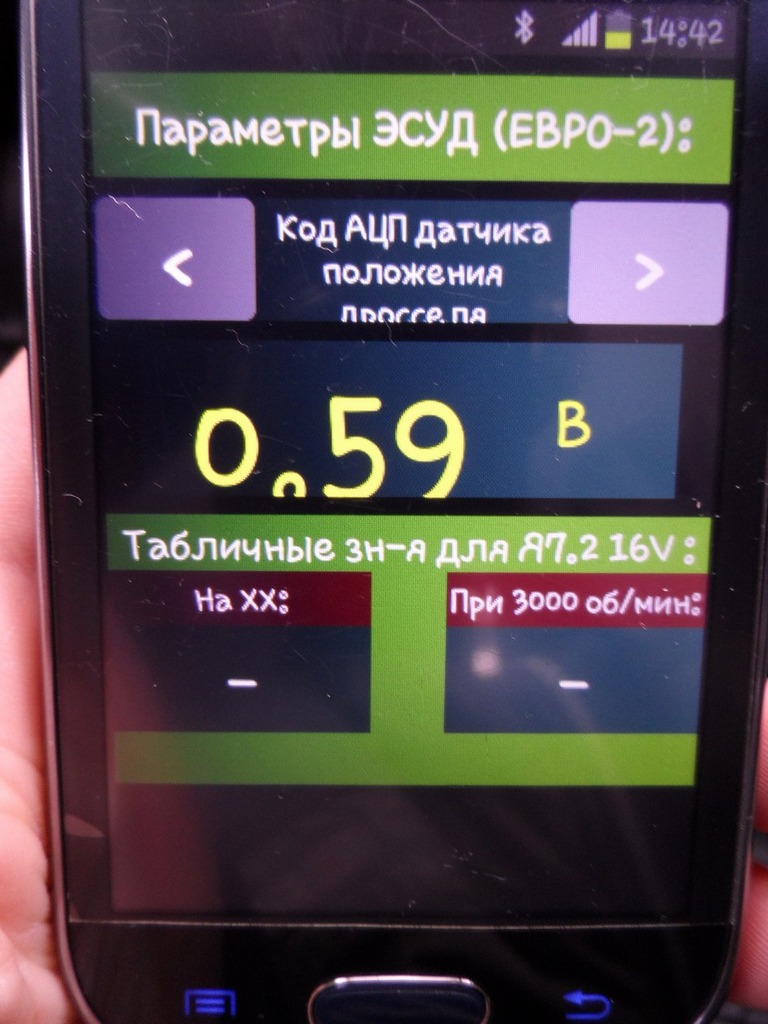

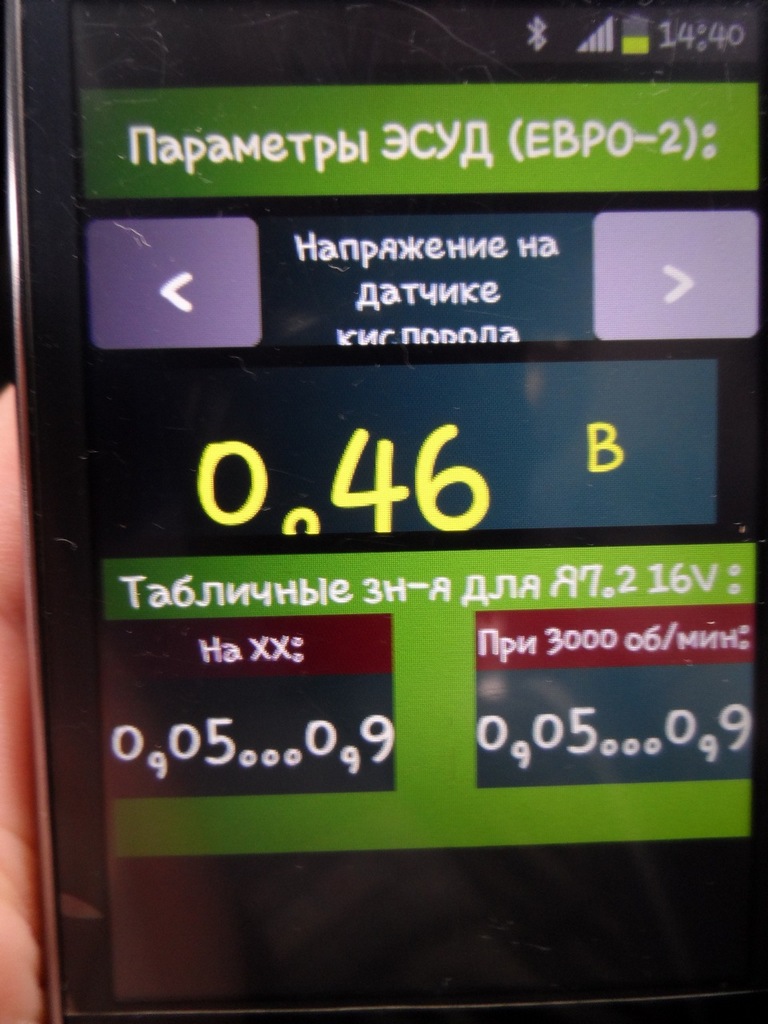

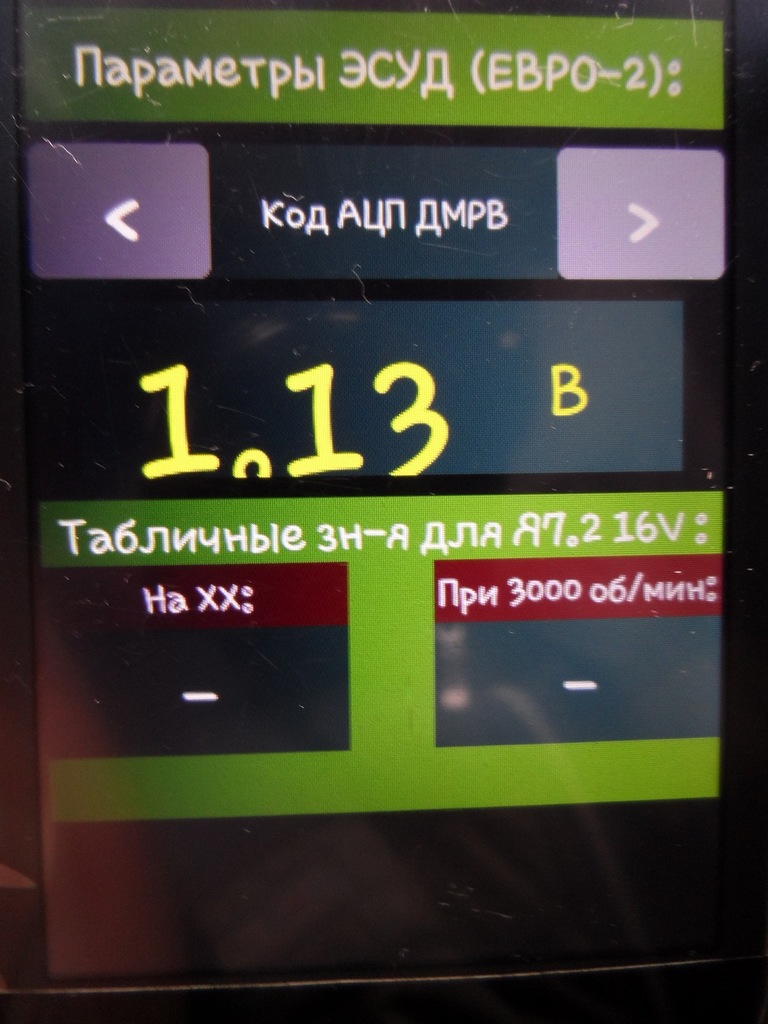

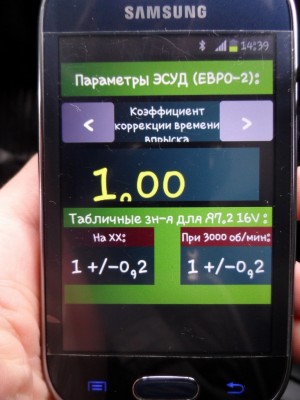

Как и обещал - выкладываю то, что получилось. Вечер же
Можно еще закрепить его где-нибкдь, а в разрыв цепи оставить выключатель. Получится почти как у китайцев
http://www.aliexpress.com/item/Mini-ELM327-Car-Scan-Tool-With-Bluetooth-and-Power-Button-Car-Diagnostic-Testing-Interface-OBD2-Scanner/1059962190.html
Не, конечно, можно диагколодку сменить. Но не хочу, ибо еще есть к-лайн, который подключается точно так же.
Для того, чтобы знать куда подключать, на адаптер клеим схему:
это фото взято отсюда
http://4pda.ru/forum/index.php?showtopic=510170&view=findpost&p=28831633
Когда будешь одевать провода на адаптер (папа), учти, что распиновка по отношению к колодке (мама) зеркальна. Я знаю, ты в курсе, но просто на всякий случай.
