Замок зажигания. Нужна распиновка.


Новая тема   Ответить на тему    Список форумов AUTOLADA.RU -> "Десятое" семейство (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112) и LADA PRIORA -> Замок зажигания. Нужна распиновка. вывод темы на печать
Предыдущая тема :: Следующая тема
Автор Сообщение
maxxic



На форуме 10 лет
Сообщения: 1973
Откуда: г. Белгород
Авто: ВАЗ 21120, опал, 2001г., 1.5 16V, М 1.5.4N
Сообщение Добавлено: 25 Декабря 2009 16:45
Ответить с цитатой

Вобщем вопрос в теме.
Нужна распиновка ЗЗ для нашего дисюнчика.
Перерыл и автоладу и инет... не уж то такая редкость?
Вернуться к началу
maxxic сейчас offline Посмотреть профиль Отправить личное сообщение
Vit59



На форуме 12 лет
Сообщения: 3403
Откуда: Питер
Авто: 2112 2004
Сообщение Добавлено: 25 Декабря 2009 16:56
Ответить с цитатой

maxxic писал(а):
Вобщем вопрос в теме.
Нужна распиновка ЗЗ для нашего дисюнчика.
Перерыл и автоладу и инет... не уж то такая редкость?

Почему? есть на всех схемах к примеру тут http://www.autoprospect.ru/vaz/2110-zhiguli/images/32-2041-23-002_.jpg №33
Или тут http://i015.radikal.ru/0807/30/42c811a74aa1.jpg
Вернуться к началу
Vit59 сейчас offline Посмотреть профиль Отправить личное сообщение
maxxic



На форуме 10 лет
Сообщения: 1973
Откуда: г. Белгород
Авто: ВАЗ 21120, опал, 2001г., 1.5 16V, М 1.5.4N
Сообщение Добавлено: 26 Декабря 2009 01:36
Ответить с цитатой

Первая ссылка - такая схема есть у меня, но на ней не обозначены номера контактов (30,15,50, какие там еще есть... )
Вторая ссылка - только 30-ый и 15-ый полностью расписаны, т.е. цвет, номер, куда идет...
А остальных нету? или может кто так, по памяти расскажет?
За ссылки спасибо...
Вернуться к началу
maxxic сейчас offline Посмотреть профиль Отправить личное сообщение
Kachan



На форуме 11 лет
Сообщения: 5205
Откуда: 86 рег.
Авто: ВАЗ 21102, 2001 г.в., "Опал", J5D13LAI_65/J5D13KR3-71, GF412 (v 7J.416.4), ВУТ ТМ, АСОМИ/SS-20, STP
Сообщение Добавлено: 26 Декабря 2009 09:17
Ответить с цитатой

вроде как
1 приходит +12В для микрика датчика вставленного ключа
2 приходит масса при открытой водительской двери
3 уходит +12 В на стартер (контакт 50)
4 уходит +12В после включения зажигания (контакт 15)
5 уходит +12В при вставленном ключе на 5 контакт БСК
6 приходит +12В для подсветки личинки замка
7 приходит +12В от АКБ (контакт 30)
8 не используется

нумерация, если смотреть на морду разъема ЗАМКА
1234
5678

если не прав, знающие камрады поправят Pardon

Последний раз редактировалось: Kachan (26 Декабря 2009 09:51), всего редактировалось 1 раз
Вернуться к началу
Kachan сейчас offline Посмотреть профиль Отправить личное сообщение
maxxic



На форуме 10 лет
Сообщения: 1973
Откуда: г. Белгород
Авто: ВАЗ 21120, опал, 2001г., 1.5 16V, М 1.5.4N
Сообщение Добавлено: 26 Декабря 2009 09:35
Ответить с цитатой

спасибо ))
седня если буит время, с тестером пробегусь, для успокоения души...
Вернуться к началу
maxxic сейчас offline Посмотреть профиль Отправить личное сообщение
Kachan



На форуме 11 лет
Сообщения: 5205
Откуда: 86 рег.
Авто: ВАЗ 21102, 2001 г.в., "Опал", J5D13LAI_65/J5D13KR3-71, GF412 (v 7J.416.4), ВУТ ТМ, АСОМИ/SS-20, STP
Сообщение Добавлено: 26 Декабря 2009 09:49
Ответить с цитатой

Это лишним точно не будет, т.к. писал по схеме Pardon
И еще, это нумерация разъема ЗАМКА, на разъеме проводки она в зеркалке, соответственно Smile
Вернуться к началу
Kachan сейчас offline Посмотреть профиль Отправить личное сообщение
serg_42



На форуме 7 лет
Сообщения: 2093
Откуда: Новокузнецк
Авто: ВАЗ 21120
Сообщение Добавлено: 26 Декабря 2009 10:12
Ответить с цитатой

Распиновка:



Общая эл_схема (сканы):
левая часть и правая часть

_________________
1.5л 16V 2002 г., серебристо-голубая (если её помыть)
Вернуться к началу
serg_42 сейчас offline Посмотреть профиль Отправить личное сообщение
Kachan



На форуме 11 лет
Сообщения: 5205
Откуда: 86 рег.
Авто: ВАЗ 21102, 2001 г.в., "Опал", J5D13LAI_65/J5D13KR3-71, GF412 (v 7J.416.4), ВУТ ТМ, АСОМИ/SS-20, STP
Сообщение Добавлено: 26 Декабря 2009 10:37
Ответить с цитатой

serg_42 Good

Мое описалово вроде похоже получилось supercool
Вернуться к началу
Kachan сейчас offline Посмотреть профиль Отправить личное сообщение
maxxic



На форуме 10 лет
Сообщения: 1973
Откуда: г. Белгород
Авто: ВАЗ 21120, опал, 2001г., 1.5 16V, М 1.5.4N
Сообщение Добавлено: 26 Декабря 2009 16:05
Ответить с цитатой

Мужики, всем, как говорица, респект и уважуха!
Drinks or Beer
Вернуться к началу
maxxic сейчас offline Посмотреть профиль Отправить личное сообщение
olbr
Модератор
Модератор


На форуме 8 лет
Сообщения: 2216
Откуда: Мордовия, г.Саранск, сейчас г. Москва
Авто: ВАЗ 21104 1,6 16V 2005г. Я7.2 + Шеви Нива 2005г.
Сообщение Добавлено: 26 Декабря 2009 16:15
Ответить с цитатой

serg_42
Good
Описание и схемы поместить бы в ФАК. Было бы не плохо!

_________________
Вернуться к началу
olbr сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
PTSnik



На форуме 7 лет
Сообщения: 11
Откуда: Чебоксары
Авто: Ваз 21103 2001г двиг 2112 1.5
Сообщение Добавлено: 15 Декабря 2010 20:37
Ответить с цитатой

У меня при первом положении ключа (зажигание) не прозваниваются 7 и 4 контакты на колодке. При втором положении вроде нормально 7 и 3 замыкаются. У меня что, контактная группа не работает, это дисковые контакты такие круглые, да? Кто знает, подскажите пожалуйста Smile
Вернуться к началу
PTSnik сейчас offline Посмотреть профиль Отправить личное сообщение
kitenok



На форуме 7 лет
Сообщения: 84
Откуда: Невинномысск
Авто: ВАЗ 21103, 1,5, 16 кл. 2002 г.
Сообщение Добавлено: 16 Декабря 2010 15:31
Ответить с цитатой

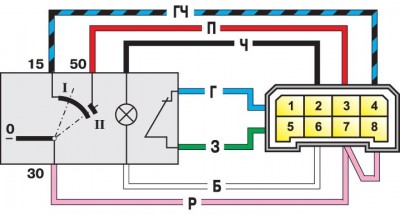

А вот схема замка зажигания в цвете...
