Фото кулачков тюнинговых распредвалов.
На страницу 1, 2  След.

Новая тема   Ответить на тему    Список форумов AUTOLADA.RU -> Дополнительное оборудование, тюнинг -> Фото кулачков тюнинговых распредвалов. вывод темы на печать
Предыдущая тема :: Следующая тема
Автор Сообщение
Drakon4ik76



На форуме 8 лет
Сообщения: 927
Откуда: Ростов-на-Дону
Авто: 2112 было все=>2172 9.0 290,128,56,4-2-1,51,7+4.1блока
Сообщение Добавлено: 26 Февраля 2012 10:43
Ответить с цитатой

Фото кулачков


10.05 308.jpg
 Описание:

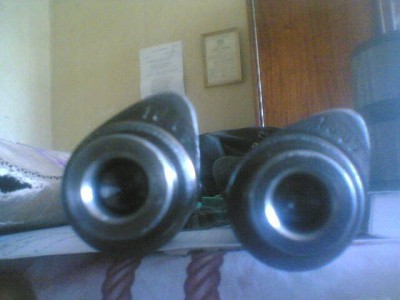

Нуждин 10.05 308
 Размер файла:  29,85 KB
 Просмотрено:  509 раз(а)

10.05 308.jpg

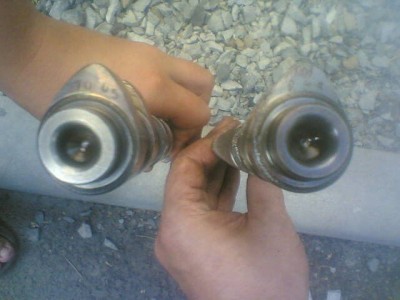

10.05 vs 9.85.jpg
 Описание:
Нуждин 10.05 308 VS Нуждин 9.85 280
 Размер файла:  33,13 KB
 Просмотрено:  497 раз(а)

10.05 vs 9.85.jpg

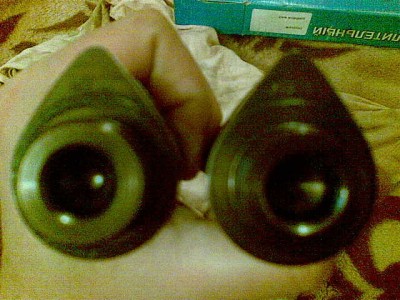

9.06 270 1.jpg
 Описание:
Нуждин 9.06 270
 Размер файла:  54,28 KB
 Просмотрено:  319 раз(а)

9.06 270 1.jpg



9.5 282.jpg
 Описание:

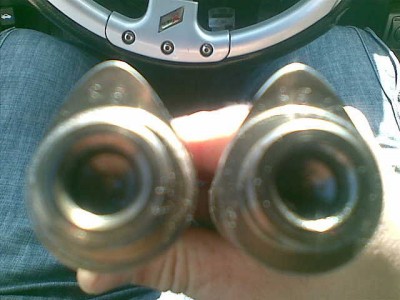

Нуждин 9.50 282
 Размер файла:  32,98 KB
 Просмотрено:  328 раз(а)

9.5 282.jpg



 Описание:

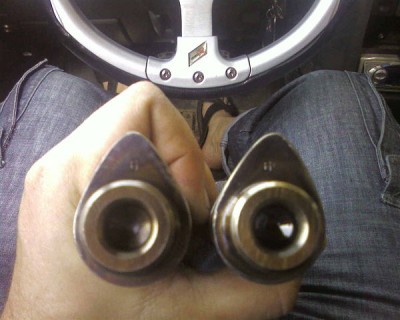

СТИ3 9.8 281
 Размер файла:  50,03 KB
 Просмотрено:  425 раз(а)




9.5 vs СТИ3.jpg
 Описание:

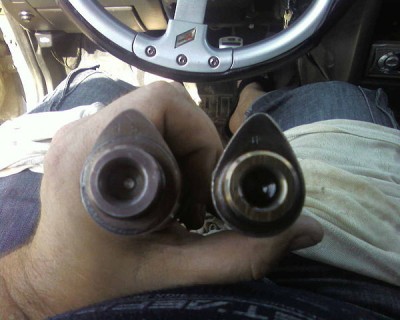

Нуждин 9.50 282 vs СТИ3 9.8 281
 Размер файла:  49,36 KB
 Просмотрено:  363 раз(а)

9.5 vs СТИ3.jpg



_________________
Истина в тюниХе
Вернуться к началу
Drakon4ik76 сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
ГЫ-ГЫ



На форуме 10 лет
Сообщения: 3269
Откуда: Шахты, Ростовская обл.
Авто: ФВ Пассать 5 1.8Т
Сообщение Добавлено: 26 Февраля 2012 10:51
Ответить с цитатой

Мои пять копеек:


Сток vs нуждин 8.77 282 vs нуждин 8.70 264






Стольники 10.41 292







Сток vs ММ52







Сток vs Нуждин 8.77 282







Нуждин 10.25 290






Нуждин 9.65 263 vs сток







сток и нуждин 10.25 290 рядом





Стольники 10.5 против ОКБ Двигатель 655 10.5


Вернуться к началу
ГЫ-ГЫ сейчас offline Посмотреть профиль Отправить личное сообщение
Drakon4ik76



На форуме 8 лет
Сообщения: 927
Откуда: Ростов-на-Дону
Авто: 2112 было все=>2172 9.0 290,128,56,4-2-1,51,7+4.1блока
Сообщение Добавлено: 26 Февраля 2012 11:00
Ответить с цитатой

Еще чуток


Нуждин 9.85 280.jpg
 Описание:
Нуждин 9.85 280
 Размер файла:  41,37 KB
 Просмотрено:  285 раз(а)

Нуждин 9.85 280.jpg



СТИ1 .jpg
 Описание:
СТИ1 8.8 271
 Размер файла:  13,94 KB
 Просмотрено:  303 раз(а)

СТИ1 .jpg



 Описание:
СТИ7 Туринг Лайт 9.82/9.82 314/308
 Размер файла:  23,5 KB
 Просмотрено:  310 раз(а)




Сток vs 9.85 280.jpg
 Описание:

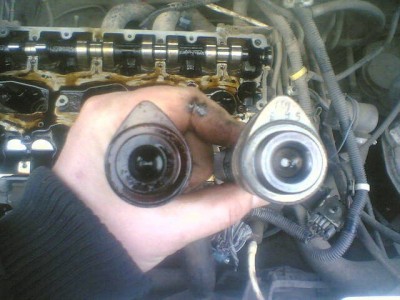

Сток vs Нуждин 9.85 280
 Размер файла:  47,39 KB
 Просмотрено:  315 раз(а)

Сток vs 9.85 280.jpg



_________________
Истина в тюниХе
Вернуться к началу
Drakon4ik76 сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Kiryuxa



На форуме 7 лет
Сообщения: 634
Откуда: Туапсе
Авто: Ваз 21083. 1995 г.в. 1.5 16ве
Сообщение Добавлено: 26 Февраля 2012 13:53
Ответить с цитатой

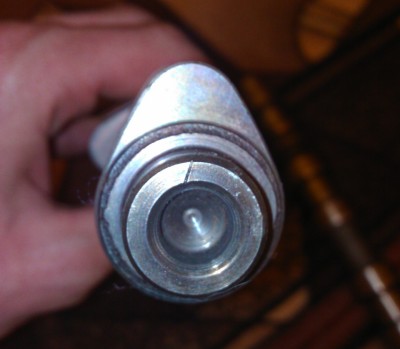

УСА 8.9 288


УСА 8.9 288.jpg
 Описание:
Подъем 8.9 фаза 288
 Размер файла:  131,3 KB
 Просмотрено:  355 раз(а)

УСА 8.9 288.jpg



_________________
1.5 16v. УСА 8.9 288. 103 ряд, 3.9 пара, СЖ 7.8, td04hl-19t. Турбо.
Вернуться к началу
Kiryuxa сейчас offline Посмотреть профиль Отправить личное сообщение
Trucker



На форуме 10 лет
Сообщения: 1378
Откуда: Пенза
Авто: 21124 05г.в=> 2108i 87гв=>2114 16v 04г.в.
Сообщение Добавлено: 26 Февраля 2012 14:04
Ответить с цитатой

Брагин 9.76 270





Нуждин 9.06






УСА 9.15






УСА 9.8






СТИ 8.8 291 которые у меня сейчас стоят






_________________
Вернуться к началу
Trucker сейчас offline Посмотреть профиль Отправить личное сообщение Посетить сайт автора
Drakon4ik76



На форуме 8 лет
Сообщения: 927
Откуда: Ростов-на-Дону
Авто: 2112 было все=>2172 9.0 290,128,56,4-2-1,51,7+4.1блока
Сообщение Добавлено: 26 Февраля 2012 17:24
Ответить с цитатой

"УСА" 9.12.Для сравнения рядом не моя фотка валов 33Sport 9.12 277


9.12 277.jpg
 Описание:
33Sport 9.12 277
 Размер файла:  6,36 KB
 Просмотрено:  37238 раз(а)

9.12 277.jpg



1. 9.12.jpg
 Описание:
"УСА" 9.12
 Размер файла:  46,47 KB
 Просмотрено:  315 раз(а)

1. 9.12.jpg



2. 9.12.jpg
 Описание:

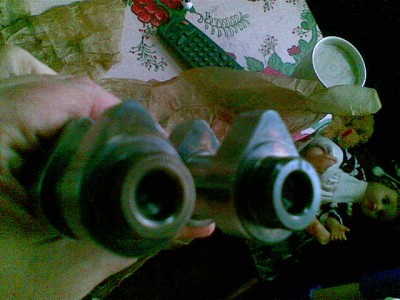

"УСА"9.12
 Размер файла:  46,81 KB
 Просмотрено:  275 раз(а)

2. 9.12.jpg



3. 9.12.jpg
 Описание:

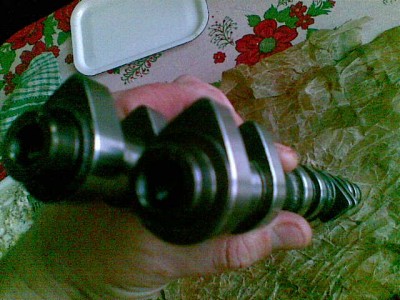

"УСА"9.12
 Размер файла:  54,7 KB
 Просмотрено:  310 раз(а)

3. 9.12.jpg



_________________
Истина в тюниХе
Вернуться к началу
Drakon4ik76 сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
nikolav



На форуме 8 лет
Сообщения: 1077
Откуда: г. Ташкент
Авто: ваз2112 2003г. 1,6л. 16кл. Я 5.1-41
Сообщение Добавлено: 05 Марта 2012 17:17
Ответить с цитатой

СТИ-3.1 подъём 9,1 фаза впуск 281/114, выпуск 281/106


 Описание:
 Размер файла:  113,1 KB
 Просмотрено:  260 раз(а)




 Описание:
 Размер файла:  169,96 KB
 Просмотрено:  289 раз(а)




 Описание:
 Размер файла:  155,74 KB
 Просмотрено:  280 раз(а)



Вернуться к началу
nikolav сейчас offline Посмотреть профиль Отправить личное сообщение
Drakon4ik76



На форуме 8 лет
Сообщения: 927
Откуда: Ростов-на-Дону
Авто: 2112 было все=>2172 9.0 290,128,56,4-2-1,51,7+4.1блока
Сообщение Добавлено: 14 Марта 2012 01:03
Ответить с цитатой

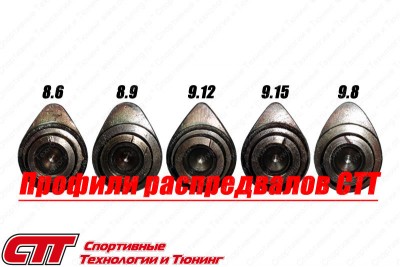

р/валы СТТ,думаю будет интересно)(фаза дана производителем)
8.6 272
8.9 288
9.12 284
9.15 316
9.8 289



 Описание:
 Размер файла:  120,88 KB
 Просмотрено:  465 раз(а)




_________________
Истина в тюниХе
Вернуться к началу
Drakon4ik76 сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
VLADVIN



На форуме 11 лет
Сообщения: 231
Откуда: г. Ижевск
Авто: ВАЗ 2115
Сообщение Добавлено: 14 Марта 2012 15:56
Ответить с цитатой

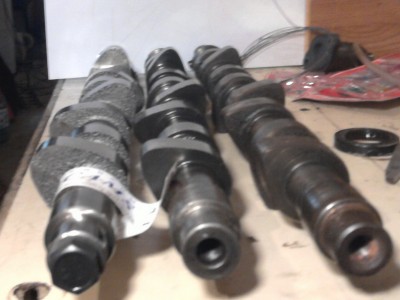

ОКБ "Двигатель" слева ms-08, посередине rs-58, справа стандарт


 Описание:
 Размер файла:  226,68 KB
 Просмотрено:  307 раз(а)




_________________
Газ-69>ВАЗ-2105>2106>ВАЗ-1113>ВАЗ-21099>ВАЗ-2115 Evolution-Rally
Вернуться к началу
VLADVIN сейчас offline Посмотреть профиль Отправить личное сообщение
Drakon4ik76



На форуме 8 лет
Сообщения: 927
Откуда: Ростов-на-Дону
Авто: 2112 было все=>2172 9.0 290,128,56,4-2-1,51,7+4.1блока
Сообщение Добавлено: 07 Июля 2012 18:34
Ответить с цитатой

Нуждин 9.0 290 база 33


 Описание:
9.0 290
 Размер файла:  20,67 KB
 Просмотрено:  261 раз(а)




 Описание:
9.0 290
 Размер файла:  21,32 KB
 Просмотрено:  241 раз(а)




 Описание:
9.0 290
 Размер файла:  21,17 KB
 Просмотрено:  248 раз(а)




_________________
Истина в тюниХе
Вернуться к началу
Drakon4ik76 сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Stels_dust
дэф года 2оо8


На форуме 12 лет
Сообщения: 7978
Откуда: Ростов-на-Дону
Авто: Ep3
Сообщение Добавлено: 18 Июля 2012 17:30
Ответить с цитатой

Кубок ЛАДА 8,9


_________________
Может я и не войду в историю, зато точно войду в твою сестру
Вернуться к началу
Stels_dust сейчас offline Посмотреть профиль Отправить личное сообщение
odolen



На форуме 6 лет
Сообщения: 6795
Откуда: Ногинск,Мо
Авто: 13шка 1.7 16ве на валах, калина кроссовок
Сообщение Добавлено: 11 Марта 2013 10:24
Ответить с цитатой

ОКБ Двигатель 534/504 9.7/9.6 286/280
по сути те же 538/508,но подъем больше на 0,2 мм..на маркировки на кулаках не смотрите..отливки используются одни и те же












ОКБ Двигатель 50/47 9,7/9,7 280/274











_________________
Каждый надутый г@ндон мнит себя дирижаблем.
Вернуться к началу
odolen сейчас online Посмотреть профиль Отправить личное сообщение
Serg_x
дэф года 2011


На форуме 8 лет
Сообщения: 27192
Откуда: Питер
Авто: Турбо калина 1.6 + бапский хюндай 1.4
Сообщение Добавлено: 11 Марта 2013 10:36
Ответить с цитатой

Нуждин 10.05 308



СТИ-4 10.4 295


_________________
1,5 литровым должен быть пакет молока
Вернуться к началу
Serg_x сейчас offline Посмотреть профиль Отправить личное сообщение
Drifter
Дэф года 2012


На форуме 8 лет
Сообщения: 5241
Откуда: Ставрополь
Авто: ВАЗ 21103, приоропихло на валах с голубым ресом и chiptuning'ом by X123AC
Сообщение Добавлено: 11 Марта 2013 17:16
Ответить с цитатой

Клуб Турбо 10.41
фаза 288гр.






ОКБ Двигатель 60/60
подъем 10.6мм фаза 300гр.



_________________
I'm your house pipe Shatalov, come into my purple ©MegaVolt
Вернуться к началу
Drifter сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
х123ас
Модератор
Модератор


На форуме 11 лет
Сообщения: 23130
Откуда: Лазаревское
Авто: Турбокупе ВАЗ 21123, валит))))
Сообщение Добавлено: 11 Марта 2013 23:08
Ответить с цитатой

Слева направо, сток вал, Нуждин 10.93, Нуждин 12.1:





Нуждин 10.93:
Фаза 282 ,перекрытие 2,1мм, условно полнобазный (37,5мм)





Нуждин 12,1:
Фаза 292, перекрытие 3мм, база 35мм








ОКБ Двигатель MS08:
Подъём 11,5, фаза 310/305, перекрытие 3,2мм, база бывает 36 и 38мм




























Слева направо:"Автоваз туринг лайт" 9.8, Нуждин 10.65, Нуждин 9.8







Нуждин 10.65
Фаза 306





Автоваз туринг лайт
Подъём 9,8, фаза 320





















Вернуться к началу
х123ас сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Drifter
Дэф года 2012


На форуме 8 лет
Сообщения: 5241
Откуда: Ставрополь
Авто: ВАЗ 21103, приоропихло на валах с голубым ресом и chiptuning'ом by X123AC
Сообщение Добавлено: 19 Марта 2013 11:15
Ответить с цитатой

название выясняется. замеры: подъем 10.7мм, фаза 296гр. 16V



[/s]

_________________
I'm your house pipe Shatalov, come into my purple ©MegaVolt

Последний раз редактировалось: Drifter (21 Марта 2013 21:37), всего редактировалось 1 раз
Вернуться к началу
Drifter сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Stels_dust
дэф года 2оо8


На форуме 12 лет
Сообщения: 7978
Откуда: Ростов-на-Дону
Авто: Ep3
Сообщение Добавлено: 19 Марта 2013 11:46
Ответить с цитатой

Drifter
Это не стольники 10.7 Wink

_________________
Может я и не войду в историю, зато точно войду в твою сестру
Вернуться к началу
Stels_dust сейчас offline Посмотреть профиль Отправить личное сообщение
Drifter
Дэф года 2012


На форуме 8 лет
Сообщения: 5241
Откуда: Ставрополь
Авто: ВАЗ 21103, приоропихло на валах с голубым ресом и chiptuning'ом by X123AC
Сообщение Добавлено: 19 Марта 2013 12:09
Ответить с цитатой

Stels_dust
А что это?
Покажи фото Столников

_________________
I'm your house pipe Shatalov, come into my purple ©MegaVolt
Вернуться к началу
Drifter сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Stels_dust
дэф года 2оо8


На форуме 12 лет
Сообщения: 7978
Откуда: Ростов-на-Дону
Авто: Ep3
Сообщение Добавлено: 19 Марта 2013 12:20
Ответить с цитатой

Drifter
Я не знаю что это, но это не они

_________________
Может я и не войду в историю, зато точно войду в твою сестру
Вернуться к началу
Stels_dust сейчас offline Посмотреть профиль Отправить личное сообщение
Drifter
Дэф года 2012


На форуме 8 лет
Сообщения: 5241
Откуда: Ставрополь
Авто: ВАЗ 21103, приоропихло на валах с голубым ресом и chiptuning'ом by X123AC
Сообщение Добавлено: 19 Марта 2013 12:26
Ответить с цитатой

Stels_dust
Smile в чем отличие?

_________________
I'm your house pipe Shatalov, come into my purple ©MegaVolt
Вернуться к началу
Drifter сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Stels_dust
дэф года 2оо8


На форуме 12 лет
Сообщения: 7978
Откуда: Ростов-на-Дону
Авто: Ep3
Сообщение Добавлено: 19 Марта 2013 12:31
Ответить с цитатой

Drifter
Сравнивай сам.

_________________
Может я и не войду в историю, зато точно войду в твою сестру
Вернуться к началу
Stels_dust сейчас offline Посмотреть профиль Отправить личное сообщение
Drifter
Дэф года 2012


На форуме 8 лет
Сообщения: 5241
Откуда: Ставрополь
Авто: ВАЗ 21103, приоропихло на валах с голубым ресом и chiptuning'ом by X123AC
Сообщение Добавлено: 19 Марта 2013 12:58
Ответить с цитатой

Stels_dust

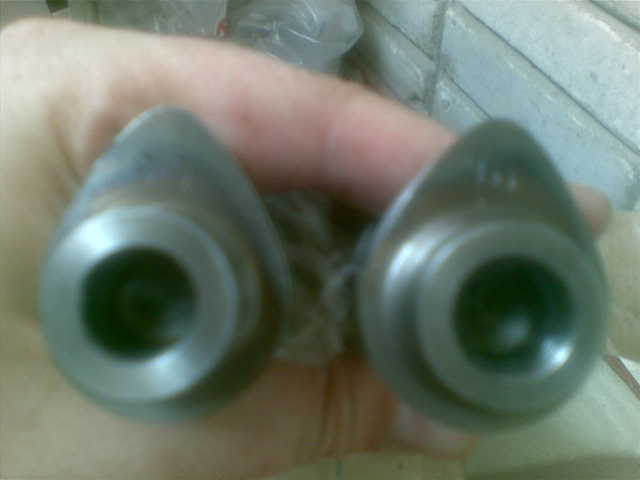

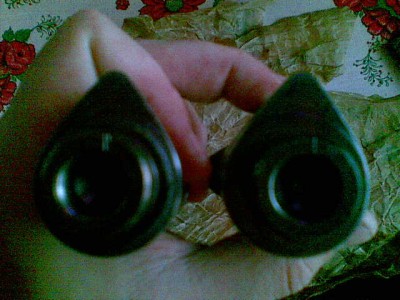

На твоей фоте кажутся тупее... но само фото сделанно с такого ракурса что и не понятно...

_________________
I'm your house pipe Shatalov, come into my purple ©MegaVolt
Вернуться к началу
Drifter сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Stels_dust
дэф года 2оо8


На форуме 12 лет
Сообщения: 7978
Откуда: Ростов-на-Дону
Авто: Ep3
Сообщение Добавлено: 19 Марта 2013 12:59
Ответить с цитатой

Drifter

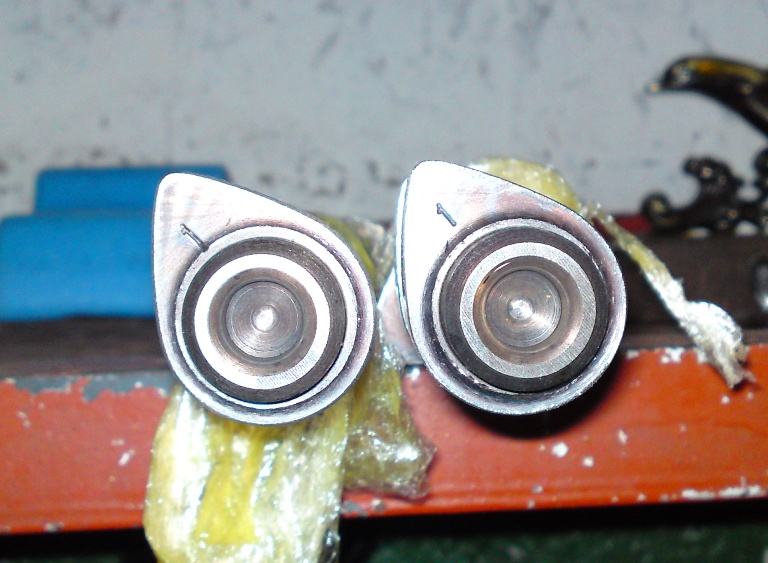

Тупее и база у данных 29. На твоих база полная или около того.
Стольников делал валы 10.7 еще из спец-заготовок. База была 32-32.2.

_________________
Может я и не войду в историю, зато точно войду в твою сестру
Вернуться к началу
Stels_dust сейчас offline Посмотреть профиль Отправить личное сообщение
Drifter
Дэф года 2012


На форуме 8 лет
Сообщения: 5241
Откуда: Ставрополь
Авто: ВАЗ 21103, приоропихло на валах с голубым ресом и chiptuning'ом by X123AC
Сообщение Добавлено: 19 Марта 2013 13:08
Ответить с цитатой

Stels_dust писал(а):
Тупее и база у данных 29.

Мож из-за базы так кажется?

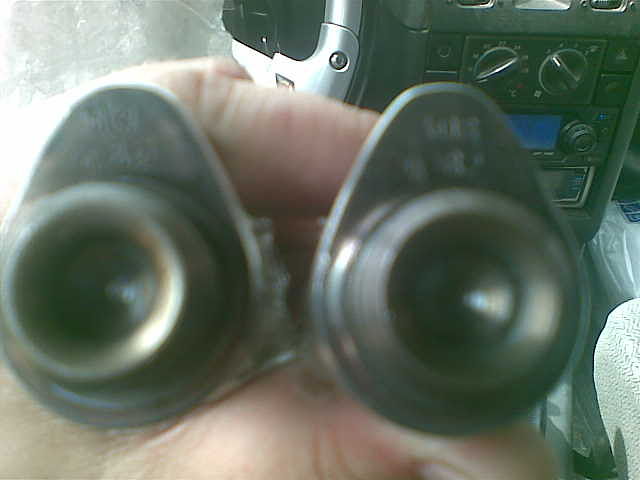

на мои фото на последнюю фоту посмотри, вал что справа, дальний кулачок... тоже кажется намного шире чем передний

_________________
I'm your house pipe Shatalov, come into my purple ©MegaVolt
Вернуться к началу
Drifter сейчас offline Посмотреть профиль Отправить личное сообщение Отправить e-mail
Serg_x
дэф года 2011


На форуме 8 лет
Сообщения: 27192
Откуда: Питер
Авто: Турбо калина 1.6 + бапский хюндай 1.4
Сообщение Добавлено: 19 Марта 2013 13:14
Ответить с цитатой

Drifter писал(а):
дальний кулачок... тоже кажется намного шире чем передний

Просто они разные 63

_________________
1,5 литровым должен быть пакет молока
Вернуться к началу
Serg_x сейчас offline Посмотреть профиль Отправить личное сообщение
Показать сообщения:
Новая тема   Ответить на тему
   Список форумов AUTOLADA.RU -> Дополнительное оборудование, тюнинг    вывод темы на печать
Часовой пояс: GMT + 4
На страницу 1, 2  След.
Страница 1 из 2


Перейти:
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы можете вкладывать файлы
Вы можете скачивать файлы

"Семицветик" предлагает тюльпаны, орхидеи, ирисы


Информация по размещению рекламы
