Варианты расположения резисторов на платах панели приборов


Новая тема   Ответить на тему    Список форумов AUTOLADA.RU -> Семейство "Самара" -> Варианты расположения резисторов на платах панели приборов вывод темы на печать
Предыдущая тема :: Следующая тема
Автор Сообщение
Yurik 999



На форуме 5 лет
Сообщения: 8249
Откуда: Москва
Авто: ВАЗ 21099 98г.
Сообщение Добавлено: 12 Октября 2013 10:16
Ответить с цитатой

Прежде чем снимать панель - проверьте есть ли в этом необходимость!
Проверить необходимость доработки приборки крайне просто, нужно снять провод с клеммы D генератора и включить зажигание, если лампа АКБ в приборке загорится в пол накала - надо удалять резистор, нет - доработка приборки не нужна.


Варианты расположения резистора на плате ВП:
и

Или сразу 3 шт., как здесь
и

Резисторы, которые необходимо будет удалить, выделены голубым цветом.

Варианты расположения резисторов в панели 2110-2115:


Последний раз редактировалось: Yurik 999 (21 Апреля 2016 19:24), всего редактировалось 8 раз(а)
Вернуться к началу
Yurik 999 сейчас offline Посмотреть профиль Отправить личное сообщение
bibikin



На форуме 8 лет
Сообщения: 1362
Откуда: Томцк (Сибирррь)
Авто: зубило 97г. карб. двиг.084
Сообщение Добавлено: 12 Октября 2013 10:26
Ответить с цитатой

В случае, если 3 резистора, они соединены последовательно?
Зачем, чтобы от перегрева не сгорали?
Вернуться к началу
bibikin сейчас offline Посмотреть профиль Отправить личное сообщение
Yurik 999



На форуме 5 лет
Сообщения: 8249
Откуда: Москва
Авто: ВАЗ 21099 98г.
Сообщение Добавлено: 12 Октября 2013 10:27
Ответить с цитатой

bibikin писал(а):
В случае, если 3 резистора, они соединены последовательно?

Параллельно.
bibikin писал(а):
чтобы от перегрева не сгорали?

Именно.

Эта тема создана как пособие для http://www.autolada.ru/viewtopic.php?t=336833
Вернуться к началу
Yurik 999 сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30217
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 12 Октября 2013 10:49
Ответить с цитатой

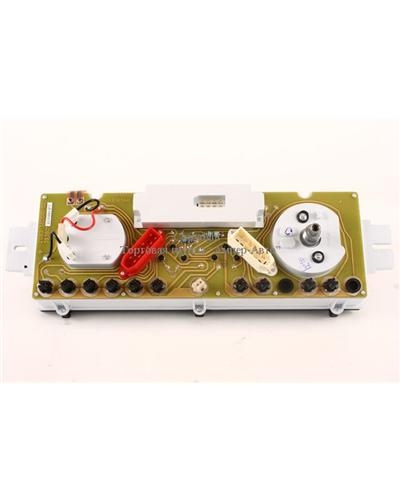

А где на этой приборке "лишний" резистор ? Wink

Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
Yurik 999



На форуме 5 лет
Сообщения: 8249
Откуда: Москва
Авто: ВАЗ 21099 98г.
Сообщение Добавлено: 12 Октября 2013 11:20
Ответить с цитатой

т808 писал(а):
А где на этой приборке "лишний" резистор ?

Панель выпуска до 1996г и в ней резистор удалять не надо... Pardon
Фото еще по меньше выложил бы... supercool
Вернуться к началу
Yurik 999 сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30217
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 12 Октября 2013 11:24
Ответить с цитатой

Yurik 999 писал(а):
Фото еще по меньше выложил бы.

Фотка чужая.Другой нет. Pardon
Да и Ctrl + в помощь. Wink
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
