светодиодные дхо


Новая тема   Ответить на тему    Список форумов AUTOLADA.RU -> Семейство "Самара" -> светодиодные дхо вывод темы на печать
Предыдущая тема :: Следующая тема
Автор Сообщение
ДюКЧ



На форуме 10 лет
Сообщения: 8086
Откуда: 61 rus
Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!
Сообщение Добавлено: 08 Апреля 2016 07:35
Ответить с цитатой

после 1,5 лет перестал гореть один фонарь, разобрал - 5 сд, стабилизатыря нет, проверил каждый батарейкой - 2 не горят. ну фигли, чо я паять не умею? купил по виду 5 таких же на 1А, припаял, врубил на акум - светят еле-еле Razz стал проверять другой фонарь - и тот так же светит! что за ...?
_________________
IMHO и только IMHO!
Вернуться к началу
ДюКЧ сейчас offline Посмотреть профиль Отправить личное сообщение
Рена



На форуме 11 лет
Сообщения: 8005
Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2
Сообщение Добавлено: 08 Апреля 2016 13:37
Ответить с цитатой

ДюКЧ

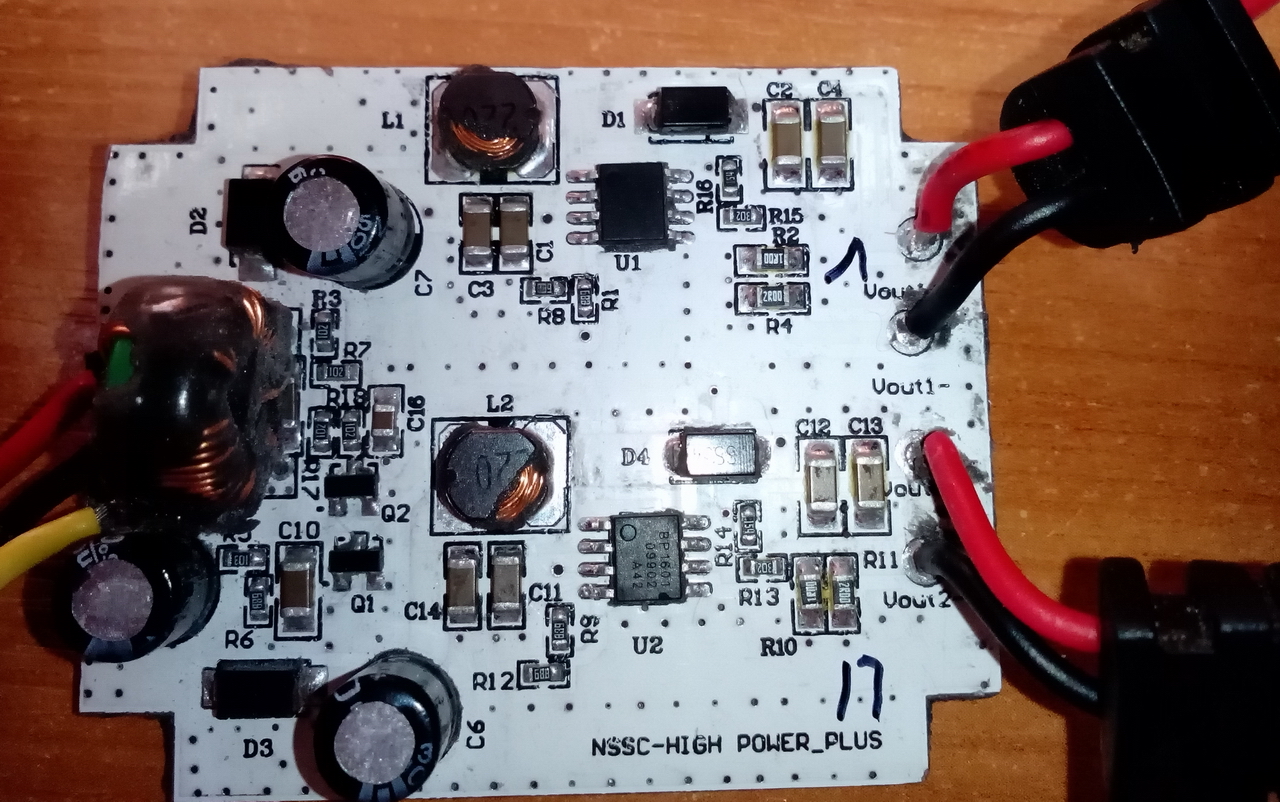

Блок управления проверь.
На моих SHO-ME DRL-501 блок выдавал по +16В, при вкл. габаритов яркость снижалась до +13В

Последний раз редактировалось: Рена (18 Май 2016 09:09), всего редактировалось 1 раз
Вернуться к началу
Рена сейчас offline Посмотреть профиль Отправить личное сообщение
Sergakov



На форуме 1 год
Сообщения: 342
Сообщение Добавлено: 08 Апреля 2016 17:46
Ответить с цитатой

ДюКЧ
Если нет стабилизатора, значит стоят ограничительные резисторы, которые расчитывались под другой диод(0,75вт). Нужно в паралель резисторам добавлять, так чтобы на заведённой машине на каждом диоде было 3,2вольта.
Вернуться к началу
Sergakov сейчас offline Посмотреть профиль Отправить личное сообщение
ДюКЧ



На форуме 10 лет
Сообщения: 8086
Откуда: 61 rus
Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!
Сообщение Добавлено: 09 Апреля 2016 19:24
Ответить с цитатой

не мужики, напруга штатная, как и было, резисторов и стаба НЕ БЫЛО! опять же - фигли ограничивать? я каждый сд проверил пальчиковым акумом на 3,7В - горят ярко, сталбыть если напруга выше им пофиг...если ток им не хватает, дык я ж подал 12 на 4, потом 3 сд - ваще не горят!!! wwow
_________________
IMHO и только IMHO!
Вернуться к началу
ДюКЧ сейчас offline Посмотреть профиль Отправить личное сообщение
Sergakov



На форуме 1 год
Сообщения: 342
Сообщение Добавлено: 09 Апреля 2016 20:16
Ответить с цитатой

ДюКЧ
Фото платы кинь с двух сторон, если хочешь помощи. На диоды нельзя подавать 3,7 вольта это перебор, долго не проживут. На диодах стабилизируется ток, напряжение только в пределе 3,2-3,5вольта., поэтому и ставят резисторы, будет больше ток резистор заберёт, будет меньше отдаст.
Вернуться к началу
Sergakov сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30199
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 09 Апреля 2016 20:39
Ответить с цитатой

Sergakov писал(а):
будет меньше отдаст.

Чтооооооо??? wwow

_________________
PODумай
O Lишней
SKорости !
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
Sergakov



На форуме 1 год
Сообщения: 342
Сообщение Добавлено: 09 Апреля 2016 21:38
Ответить с цитатой

т808 писал(а):
Sergakov писал(а):
будет меньше отдаст.

Чтооооооо??? wwow

Курс физики средняя школа. Со временем светодиоды стареют и ток через них уменьшается, чтобы это конпенсировать ставят этот балансный резистор, при уменьшении тока через него меньше греется уменьшая своё сопротивление и увеличивая ток на диодах до номинального.(так наверное лучше было бы написать, но долго)
Вернуться к началу
Sergakov сейчас offline Посмотреть профиль Отправить личное сообщение
ДюКЧ



На форуме 10 лет
Сообщения: 8086
Откуда: 61 rus
Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!
Сообщение Добавлено: 09 Апреля 2016 21:56
Ответить с цитатой

да он про забытую тобой тире.
Sergakov писал(а):
будет меньше - отдаст.

Sergakov писал(а):
Фото платы кинь с двух сторон, если хочешь помощи. На диоды нельзя подавать 3,7 вольта это перебор, долго не проживут. На диодах стабилизируется ток, напряжение только в пределе 3,2-3,5вольта., поэтому и ставят резисторы, будет больше ток резистор заберёт, будет меньше отдаст.

фигли там кидать? 5 сд, соединенных последовательно, прилепленных пастой к корпусу. если 3,7В перебор, почему 12:5=1,4В горит слабо, 12:4 и меньше штук вообще не горит? причем тот фонарь, что я не разбирал, горел нормально, а когда разобрал - перестал? допустим, резисторы нужны. какие? как их соединять?

_________________
IMHO и только IMHO!
Вернуться к началу
ДюКЧ сейчас offline Посмотреть профиль Отправить личное сообщение
Sergakov



На форуме 1 год
Сообщения: 342
Сообщение Добавлено: 09 Апреля 2016 22:25
Ответить с цитатой

ДюКЧ
С обратной стороны плату смотрел, может там планарные резисторы.
Обычно включается так - 3последовательно+резистор,паралель к ним ещё 2последовательно +резистор. Как подобрать я расказал на диодах должно быть 3,2-3,3 вольта. Паста под диодом для охлаждения КТП8(не добавишь сгорят быстро). Номиналы резисторов не скажу, на машине стоят ДХО, поищи в нете такого говна как грязи будет, если сможешь можно по закону Ома расчитать(мне подобрать легче было).
Я не смог решить проблему запотевания, и герметиком всё заливал не помогает, надо попробовать с искревлённым отверстием, чтобы дышали.
Вернуться к началу
Sergakov сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30199
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 09 Апреля 2016 23:03
Ответить с цитатой

Sergakov писал(а):
балансный резистор, при уменьшении тока через него меньше греется уменьшая своё сопротивление и увеличивая ток на диодах

Тогда этот токоограничивающий резистор должен был родиться бареттером.Курс начинающего радиолюбителя. Wink

ДюКЧ писал(а):
допустим, резисторы нужны. какие?

Зависит от характеристик и количества в цепочке купленных тобой резисторов.
ДюКЧ писал(а):
как их соединять?

Вот по такому принципу:

_________________
PODумай
O Lишней
SKорости !
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
Sedoy.



На форуме 1 год
Сообщения: 94
Откуда: г.Кинешма
Авто: ВАЗ-21083
Сообщение Добавлено: 10 Апреля 2016 00:25
Ответить с цитатой

Может стоит обратить внимание на LM317 как стабилизатор тока?Правда у меня им запитан датчик температуры,но давно работает,вполне исправно
Вернуться к началу
Sedoy. сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30199
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 10 Апреля 2016 00:41
Ответить с цитатой

Sedoy. писал(а):
Может стоит обратить внимание на LM317 как стабилизатор тока?

Это будет самым оптимальным решением. Good
Здесь о нем:
http://invent-systems.narod.ru/LM317.htm

_________________
PODумай
O Lишней
SKорости !
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
ДюКЧ



На форуме 10 лет
Сообщения: 8086
Откуда: 61 rus
Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!
Сообщение Добавлено: 10 Апреля 2016 08:33
Ответить с цитатой

т808 писал(а):
Вот по такому принципу:

стал быть беру сборку, со стороны плюса леплю переменный резистор (любой мощности?) кручу его и все будет гореть ярким пламенем? одного не пойму - я ж подключал к акуму, машин не заводил, скачков напруги нет, обрезать резюками высокое не нужно, стабилизировать тоже. ПОЧЕМУ НЕ ГОРИТ? Razz

_________________
IMHO и только IMHO!
Вернуться к началу
ДюКЧ сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30199
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 10 Апреля 2016 12:09
Ответить с цитатой

ДюКЧ писал(а):
беру сборку

Не понимаю что имеется в виду под словом "сборка".
ДюКЧ писал(а):
- я ж подключал к акуму

ЧТО подключал?К какому "аккуму"?
Если один отдельно взятый купленный светодиод не имеющий встроенного ограничительного резистора,
то с большой долей вероятности этот диод светиться уже никогда не будет.
Sergakov на это указал. Good

ДюКЧ писал(а):
ПОЧЕМУ НЕ ГОРИТ?

Почитай хотя бы основы схемотехники для светодиодов.
Вот эта статейка вполне доступная для начинающих.
http://www.radioprofessional.info/pravilnoe-vklyuchenie-svetodioda.php

_________________
PODумай
O Lишней
SKорости !
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
Sergakov



На форуме 1 год
Сообщения: 342
Сообщение Добавлено: 10 Апреля 2016 13:29
Ответить с цитатой

Ещё добавлю свою ложку дёгтя в ваш самовар! Светодиоды боятся температуры пайки выше 250гр.(у паяльника выше 300гр.), поэтому желательно сначала их сажать на термопасту, а потом паять к плате не долго удерживая паяльник(2-3сек.). Причём замечал, что перегретые диоды могут поработать недельку потом отказать.
Вернуться к началу
Sergakov сейчас offline Посмотреть профиль Отправить личное сообщение
Лысик



На форуме 3 года
Сообщения: 7117
Откуда: г. Иваново - поля между Дмитровом и С.Посадом
Авто: 2108 1,3 карб 89г.в.,НП,фароочистители, КЗАТЭ 80А+РН н/о, ВСМПО, атермальная тонировка...почти сток,только чуть лучше+К2 Кросс
Сообщение Добавлено: 10 Апреля 2016 13:36
Ответить с цитатой

Sedoy. писал(а):
внимание на LM317 как стабилизатор тока?

Это больше стабилизатор напряжения, а не тока. Для тока нечто подобное надо, только обвязка сложнее.
Развернуть
https://yandex.ru/search/?text=%D0%BB%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B9%20%D1%81%D1%82%D0%B0%D0%B1%D0%B8%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80%20%D1%81%20%D0%BC%D0%B0%D0%BB%D1%8B%D0%BC%20%D0%BF%D0%B0%D0%B4%D0%B5%D0%BD%D0%B8%D0%B5%D0%BC%20%D0%BD%D0%B0%D0%BF%D1%80%D1%8F%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F&lr=5

_________________
Лучшее - враг хорошего!
Вернуться к началу
Лысик сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30199
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 10 Апреля 2016 13:42
Ответить с цитатой

Лысик писал(а):
Это больше стабилизатор напряжения, а не тока.

Так тока.

_________________
PODумай
O Lишней
SKорости !
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
ДюКЧ



На форуме 10 лет
Сообщения: 8086
Откуда: 61 rus
Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!
Сообщение Добавлено: 10 Апреля 2016 20:09
Ответить с цитатой

т808 писал(а):
Не понимаю что имеется в виду под словом "сборка".

nea
ДюКЧ писал(а):
5 сд, соединенных последовательно, прилепленных пастой к корпусу.

т808 писал(а):
ЧТО подключал?К какому "аккуму"?

дык
ДюКЧ писал(а):
5 сд, соединенных последовательно, прилепленных пастой к корпусу.
к акуму, что на машине.
т808 писал(а):
Если один отдельно взятый купленный светодиод не имеющий встроенного ограничительного резистора,
то с большой долей вероятности этот диод светиться уже никогда не будет.

они светятся, но если я их по одному подключаю к
ДюКЧ писал(а):
пальчиковому акуму на 3,7В

т808 писал(а):
Почитай хотя бы основы схемотехники для светодиодов.

прочел. занимательно! единственное, что я понял - напруга для них не главное. и что я не знаю как и с чем их соединять.

_________________
IMHO и только IMHO!
Вернуться к началу
ДюКЧ сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30199
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 10 Апреля 2016 20:39
Ответить с цитатой

ДюКЧ писал(а):
5 сд, соединенных последовательно

Здесь ты явно заблуждаешься,что заметил и Sergakov!
Белые светодиоды при питании их от 12 вольт не могут быть соединены в цепочку последовательно более 3-х штук nea
Внимательно обсоси еще раз плату по дорожкам.
Наверняка там последовательно тройка и параллельно еще последовательная двойка,если диодов 5 штук.

ДюКЧ писал(а):
5 сд, соединенных последовательно, прилепленных пастой к корпусу.
к акуму, что на машине.

ДюКЧ писал(а):
я их по одному подключаю к пальчиковому акуму на 3,7В

Спешишь!Не уточняешь,что в одном случае у тебя "аккум" на машине,а в другом тоже "аккум",но уже 3,7 вольтовый.
Отсюда и непонятки.

ДюКЧ писал(а):
единственное, что я понял - напруга для них не главное.

Не совсем так.
Главное,что светодиод (или их цепочку) ни в коем случае нельзя напрямую к источнику питания подключать!!!
Обязательно должен быть если не стабилизатор,то хотя бы ограничитель силы тока.В простейшем исполнении это резистор.

ДюКЧ писал(а):
я не знаю как и с чем их соединять.

Для этого необходимо знать тип купленных тобой диодов.
Вернее их техническую хар-ку.

_________________
PODумай
O Lишней
SKорости !
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
ДюКЧ



На форуме 10 лет
Сообщения: 8086
Откуда: 61 rus
Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!
Сообщение Добавлено: 13 Апреля 2016 08:15
Ответить с цитатой

т808 писал(а):
Белые светодиоды при питании их от 12 вольт не могут быть соединены в цепочку последовательно более 3-х штук
Внимательно обсоси еще раз плату по дорожкам.

дорожек нет! по кругу продками спаяно! уж поверь на слово!
т808 писал(а):
Не уточняешь,что в одном случае у тебя "аккум" на машине,а в другом тоже "аккум",но уже 3,7 вольтовый.

Pardon читай внимательнее!
т808 писал(а):
Для этого необходимо знать тип купленных тобой диодов.
Вернее их техническую хар-ку.

вот тут ты меня без ножа режешь! - нонэйм!

_________________
IMHO и только IMHO!
Вернуться к началу
ДюКЧ сейчас offline Посмотреть профиль Отправить личное сообщение
т808



На форуме 6 лет
Сообщения: 30199
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
Сообщение Добавлено: 13 Апреля 2016 10:55
Ответить с цитатой

ДюКЧ писал(а):
дорожек нет! по кругу проводками спаяно!

Не имеет значения провода,или дорожки.
С проводами даже легче схему срисовать.
ДюКЧ писал(а):
нонэйм!

Тогда и разговор пустой.
Без исходных данных цепь не рассчитаешь,особенно надежно и долго работающую.

_________________
PODумай
O Lишней
SKорости !
Вернуться к началу
т808 сейчас offline Посмотреть профиль Отправить личное сообщение AIM Address
ДюКЧ



На форуме 10 лет
Сообщения: 8086
Откуда: 61 rus
Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!
Сообщение Добавлено: 13 Апреля 2016 12:32
Ответить с цитатой

https://www.youtube.com/watch?v=eufjOssiUqk
_________________
IMHO и только IMHO!
Вернуться к началу
ДюКЧ сейчас offline Посмотреть профиль Отправить личное сообщение
Рена



На форуме 11 лет
Сообщения: 8005
Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2
Сообщение Добавлено: 18 Май 2016 09:39
Ответить с цитатой

Сделал замеры контроллера ДХО Sho-Me DRL-501.
Напряжение +16В - это 3,2В на светодиод, при подключении жёлтого провода (габариты) +13В.
Ток стабилен вне зависимости от входного напряжения 310мА на канал, когда подключен жёлтый провод 250мА на канал.



 Описание:
 Размер файла:  807,1 KB
 Просмотрено:  33 раз(а)



Вернуться к началу
Рена сейчас offline Посмотреть профиль Отправить личное сообщение
Показать сообщения:
Новая тема   Ответить на тему
   Список форумов AUTOLADA.RU -> Семейство "Самара"    вывод темы на печать
Часовой пояс: GMT + 4
Страница 1 из 1


Перейти:
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы можете вкладывать файлы
Вы можете скачивать файлы



Mail.ru
Информация по размещению рекламы
