т808
На форуме 14 лет
Сообщения: 47691
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
kazak1102 писал(а):Подозреваю, что С ЭТО фишки на БК поступает, что-то, но к твоей проблеме это не имеет никакого отношения.
All Exx64 писал(а):На карбюраторных десятках в моторном щите нет отверстия под тросик.
Конечно нет,ведь их спидометр от ДС работает - про это и речь.
kazak1102
Модератор
На форуме 15 лет
Сообщения: 26987
Откуда: Советский Союз, ДНР, Макеевка
Авто: ВАЗ 21099,1999г. МПСЗ. 355км.
yucatan писал(а):какая разница какая модель,
Если в профиле есть модель, отпадают лишние вопросы у тех, кто отвечает на вопросы... А личным данным, а вдруг ты живёшь этажом выше...
yucatan
На форуме 3 года
Сообщения: 22
Откуда: Россия
Авто: Лада, Уаз
kazak1102 писал(а):yucatan писал(а):Есть какой то карбюраторный бортовой компьютер, он в той схеме есть, вот под него и приборка
Подозреваю, что С ЭТО фишки на БК поступает, что-то, но к твоей проблеме это не имеет никакого отношения...
зачем подозревать, если выше схема есть
All Exx64
На форуме 12 лет
Сообщения: 4245
Откуда: Липецк
Авто: ВАЗ 21100, 1998; Уже не Zoom-Zoom CX-30, 2021
т808 писал(а):
All Exx64 писал(а):На карбюраторных десятках в моторном щите нет отверстия под тросик.
Конечно нет,ведь их спидометр от ДС работает - про это и речь.
Так и в той панели, которую ты "для инжей" назвал (VDO и клоны) - она и на карбюраторные ставилась и там даже лампочка под воздушную заслонку есть (я ее как индикатор включенного клапана рециркуляции печки задействовал)...
kazak1102
Модератор
На форуме 15 лет
Сообщения: 26987
Откуда: Советский Союз, ДНР, Макеевка
Авто: ВАЗ 21099,1999г. МПСЗ. 355км.
yucatan писал(а):зачем подозревать, если выше схема есть
Тебе эта схема говорит то, что ты хочешь услышать... Мне она и не только говорит о том, что ЭТА приборка получает данные с троса, а через эту фишку (в приборке что-то типа датчика хола)эта информация поступает на БК, если он есть... Тебе же это НИЧЕГО не даёт...
Последний раз редактировалось: kazak1102 (23 Ноября 2020 23:00), всего редактировалось 1 раз
т808
На форуме 14 лет
Сообщения: 47691
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
All Exx64 писал(а):Так и в той панели, которую ты "для инжей" назвал
Мы в этой теме ищем "нужный" спидометр,поэтому инж/приборки здесь не рассматриваем.
NAUexx
Модератор
На форуме 15 лет
Сообщения: 15055
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993, была...
yucatan, не надо пытаться скрестить бульдога с носорогом. 3 страницы тебе объясняют, что если у тебя приборка с механическим спидометром, то никакими силами ты не заставишь её работать от ДС инжекторного мотора. И правильно тебе вещают, что тот разъём на мех. приборке, на который ты сильно рассчитываешь - это ВЫХОД. Т.е. механическое вращение от троса в приборке преобразуется в серию импульсов, которые и идут на карбовый БК для подсчёта скорости. "В обратку" запустить НЕ ПОЛУЧИТСЯ!
Хочешь преобразовать импулься от ДС в ток и подключить электромоторчик вместо троса?
Ну давай... Будет прикольно поглядеть на сей колхоз и особенно его точность.
И эта... тебе напомнить, что сей колхозинг будет считаться внесением изменений, влияющих на безопасность?
jimos
На форуме 15 лет
Сообщения: 527
Откуда: город с самым главным светофором страны
Авто: 21099 инж->Lancia Prisma 1,6->ВАЗ 2114+Ларгус 1,6 16v
Продай этот коробас, купи бэушку 08-ую и не ипи мозг
Сергей050582
На форуме 6 лет
Сообщения: 623
Откуда: маленький городок
Авто: 21099 инжектор, 2001 год
[quote="jimos"]Продай этот коробас, купи бэушку 08-ую и не ипи мозг
[/quote
Мудрое решение
Тем более для авто ваза семейства самара их полно!!!
yucatan
На форуме 3 года
Сообщения: 22
Откуда: Россия
Авто: Лада, Уаз
NAUexx писал(а):
yucatan, не надо пытаться скрестить бульдога с носорогом. 3 страницы тебе объясняют, что если у тебя приборка с механическим спидометром, то никакими силами ты не заставишь её работать от ДС
ясно понятно спасибо за мнение.

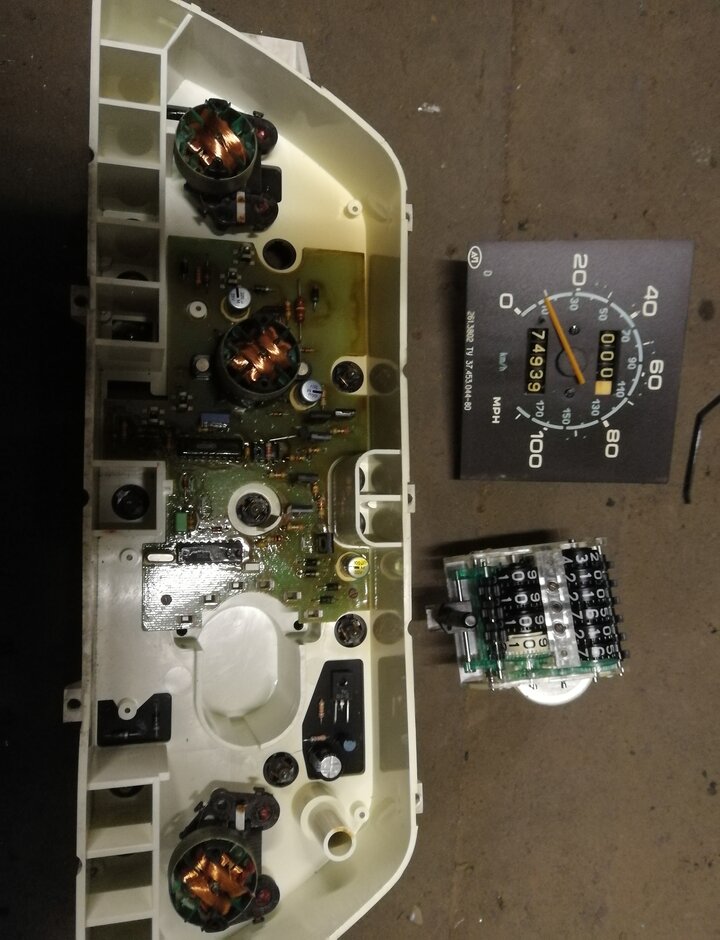

а теперь по теме, взял приборку 2110 карб, в ней спидометр съемный, к нему идёт плата, к этой плате я подключу сигнал с датчика, плату заизолирую, закреплю под панелью, а к ней проводами подключу спидометр, спидометр поставлю в низкую 08 приборку, возможно даже оставлю заводскую пластину, внешне будет как и раньше.
Всем спасибо за помощь, дальше сам разберусь.
1.jpg |
Описание: |
|
Размер файла: |
149.9 KB |
Просмотрено: |
113 раз(а) |
|
2 (1).jpg |
Описание: |
|
Размер файла: |
135.61 KB |
Просмотрено: |
106 раз(а) |
|
3.jpg |
Описание: |
|
Размер файла: |
112.88 KB |
Просмотрено: |
111 раз(а) |
|
4.jpg |
Описание: |
|
Размер файла: |
143.06 KB |
Просмотрено: |
107 раз(а) |
|
Сергей050582
На форуме 6 лет
Сообщения: 623
Откуда: маленький городок
Авто: 21099 инжектор, 2001 год
Там похоже общая плата и на тахометр и на спидометр..
Врядли что то из этого выйдет...
т808
На форуме 14 лет
Сообщения: 47691
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
yucatan писал(а):взял приборку 2110 карб, в ней спидометр съемный,
Вот про него и речь была.
yucatan писал(а): к нему идёт плата, к этой плате я подключу сигнал с датчика, плату заизолирую, закреплю под панелью, а к ней проводами подключу спидометр, спидометр поставлю в низкую 08 приборку, возможно даже оставлю заводскую пластину
Правильно понимаешь.
yucatan
На форуме 3 года
Сообщения: 22
Откуда: Россия
Авто: Лада, Уаз
Сергей050582 писал(а):Там похоже общая плата и на тахометр и на спидометр..
Врядли что то из этого выйдет...
Питание и масса приходит на тахометр они там общие, а сигнал к спидометру, проверил все работает.
т808
На форуме 14 лет
Сообщения: 47691
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
yucatan писал(а):проверил все работает.
Там не все так просто.
Из-за разницы кол-ва импульсов на единицу пробега спидометр десятки будет занижать показания почти вдвое.
yucatan
На форуме 3 года
Сообщения: 22
Откуда: Россия
Авто: Лада, Уаз
т808 писал(а):yucatan писал(а):проверил все работает.
Там не все так просто.
Из-за разницы кол-ва импульсов на единицу пробега спидометр десятки будет занижать показания почти вдвое.
на подомраченом колесе, холостой ход 700-800 обротов на второй примерно 25-30кмчас
примерно на 3000 оборотов около 50, но я стрелку воткнул просто так, там люфт есть до усилия на стрелке, 0 можно в разных положения воткнуть
если не лень можешь подомкратить и посмотреть сколько у тебя на второй холостой ход показывает
плюс шкала это всеголишь текст, там можно написать выбить заказать что угодно,
и насколько я понял, есть разные датчики скорости, так что на крайняк вникну поставлю другой, но пока все ок
т808
На форуме 14 лет
Сообщения: 47691
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
yucatan писал(а):не лень можешь подомкратить и посмотреть сколько у тебя на второй холостой ход показывает
Я и без этого знаю что будет - выше написал.
yucatan писал(а):на крайняк вникну поставлю другой
Не поставишь!Для КПП Гранты существует лишь один тип ДС.
yucatan
На форуме 3 года
Сообщения: 22
Откуда: Россия
Авто: Лада, Уаз
т808 писал(а):yucatan писал(а):не лень можешь подомкратить и посмотреть сколько у тебя на второй холостой ход показывает
Я и без этого знаю что будет - выше написал.
yucatan писал(а):на крайняк вникну поставлю другой
Не поставишь!Для КПП Гранты существует лишь один тип ДС.
в эту дырку можно воткнуть еще от калины и приоры
и еще наверника куча от любой другой машины, если по длине подойдет
да эт крч вообще не проблема
Сергей050582
На форуме 6 лет
Сообщения: 623
Откуда: маленький городок
Авто: 21099 инжектор, 2001 год
yucatan писал(а):т808 писал(а):yucatan писал(а):не лень можешь подомкратить и посмотреть сколько у тебя на второй холостой ход показывает
Я и без этого знаю что будет - выше написал.
yucatan писал(а):на крайняк вникну поставлю другой
Не поставишь!Для КПП Гранты существует лишь один тип ДС.
в эту дырку можно воткнуть еще от калины и приоры
и еще наверника куча от любой другой машины, если по длине подойдет
да эт крч вообще не проблема
Не знаю не знаю.... Датчики скорости на старых моделях ваз выдают 6 импульсов на 1 метр пути.. как на гранте не знаю....
т808
На форуме 14 лет
Сообщения: 47691
Откуда: PODOLSK
Авто: ВАЗ 21093 МПСЗ
yucatan писал(а):шкала это всеголишь текст, там можно написать выбить заказать что угодно
При данных исходниках эту шкалу придется рисовать до 300 км/час.
yucatan писал(а):эт крч вообще не проблема
Я бы так не сказал.
Моаи
На форуме 13 лет
Сообщения: 4590
Откуда: Свердловск!
Авто: 21099 карб
Не, так-то интересно. Хз когда что понадобится. Еще бы кто фотоотчет пошагово запилил. Вообще бы роскошно.
jimos
На форуме 15 лет
Сообщения: 527
Откуда: город с самым главным светофором страны
Авто: 21099 инж->Lancia Prisma 1,6->ВАЗ 2114+Ларгус 1,6 16v
Моаи писал(а):Еще бы кто фотоотчет пошагово запилил
какой тебе фото отчет? Как вставить треугольную деталь в квадратное отверстие?
Добавлено спустя 3 минуты 44 секунды:
Нет, я не спорю, есть контора, ДМ гаджет, там как раз делают адаптеры всяких сигналов на тахометры, спидометры и тд. для сваперов.
Моаи
На форуме 13 лет
Сообщения: 4590
Откуда: Свердловск!
Авто: 21099 карб
jimos писал(а):Как вставить треугольную деталь в квадратное отверстие?
не, если ты про распил приборки, это как раз без проблем,даже красиво можно сделать. Вот где подводные грабли по электрике или механике? На практике, с резюме и картинками. И ихмо автора стоит ли вообще связываться.
yucatan
На форуме 3 года
Сообщения: 22
Откуда: Россия
Авто: Лада, Уаз
Моаи писал(а):jimos писал(а):Как вставить треугольную деталь в квадратное отверстие?
не, если ты про распил приборки, это как раз без проблем,даже красиво можно сделать. Вот где подводные грабли по электрике или механике? На практике, с резюме и картинками. И ихмо автора стоит ли вообще связываться.
самое сложное как раз выпилить пластик лишний, фотки на форум это гемор загружать, ограничение по размеру, в 2007 форум живёт досихпор.
Спидометр работает, показывает правильно.
jq0lrLcyJ0Y.jpg |
Описание: |
|
Размер файла: |
66.67 KB |
Просмотрено: |
128 раз(а) |
|
NAUexx
Модератор
На форуме 15 лет
Сообщения: 15055
Откуда: Ивановская область
Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993, была...
yucatan писал(а):Спидометр работает, показывает правильно.
0 км/ч? Что твоя фотка должна подтвердить?
yucatan писал(а):фотки на форум это гемор загружать, ограничение по размеру
А "ужать" их ещё больший гемор? Не хочешь ужимать - размещай их на любом бесплатном ресурсе, а сюда ссыль.
Ну, или на словах... расскажи, как тебе удалось заставить механическую приборку с приводом от тросика работать от датчика Холла.
Alexandr008
На форуме 13 лет
Сообщения: 20619
Откуда: Воронеж
Авто: Два японских
yucatan писал(а):фотки на форум это гемор загружать, ограничение по размеру,
Хостинг фоток и ссылку сюда.
