Электропривод замка багажника 2115 - Семейство "Самара"

sGarriKs

На форуме 14 лет Сообщения: 750 Откуда: ЕКБ Авто: Был ТАЗ-21150i 2002г. Теперь Elantra 2010г.в., 1.6 МКПП, 48ткм. GZRW 30SPL Extrime inside

# 23 Май 2011 18:58

RAIZOR писал(а):

честно, о таком варианте я не догадался... Спинку заднего дивана сложно складывать?

да нет конечно братан, там вся сидуха складывается, смотри на спинке посередке сверху ползунок такой, его в сторону и спинку на себя, перед этим тока поджопник откинь, там ремешок должен быть он замок открывает поджопника, получается охренительный грузовой отсек, я так рамы оконные возил)))))

RAIZOR

На форуме 14 лет Сообщения: 1237 Откуда: Республика Башкортостан, г.Салават Авто: ВАЗ-2115, ГАЗ-2424 V8, 5,53 л, 195 л. с

# 23 Май 2011 19:04

sGarriKs спасибо за помощь!

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 24 Май 2011 05:04

sGarriKs писал(а):

уж тебе то его не иметь стыдно наверняка

да чо то да Pardon

RAIZOR писал(а):

Отвлекся, багажник захлопнул, и теперь он не окрывается

sGarriKs писал(а):

Ну а что у тебя задняя спинка не откидывается?
складывая сидуху и лезь открывай вручную, в чем проблема?
_________________

RAIZOR писал(а):

Спинку заднего дивана сложно складывать?

по середине спинки курок подвинуть и спинку сложить.

STM

На форуме 16 лет Сообщения: 250 Откуда: Муром Авто: ВАЗ 2190 2013 г.в.

# 31 Май 2011 11:45

Подскажите по схеме подключения, нашел два варианта:
1. Используется два контакта кнопки, выход сигнализации подключается параллельно.
2. Выход сигнализации подключается к третьему контакту, который замкнут при ненажатой кнопке.
Какой предпочтительнее?

Art-M

На форуме 14 лет Сообщения: 932 Откуда: MO-Sква Авто: ваз 2108 1990г. 1.3 >>ваз 21154 2009г. дв. 1,6i М73, Comfort X14,>>Honda Civic 4D VIII>>Honda CR-V III

# 31 Май 2011 11:51

STM
Вот

STM

На форуме 16 лет Сообщения: 250 Откуда: Муром Авто: ВАЗ 2190 2013 г.в.

# 31 Май 2011 11:58

Art-M
Это первый вариант. А во втором белый провод от сигналки подключен к свободному контакту кнопки, и при появлении на нем "-" замок так же открывается. Кнопку наверно не просто так сделали с тремя контактами?

Art-M

На форуме 14 лет Сообщения: 932 Откуда: MO-Sква Авто: ваз 2108 1990г. 1.3 >>ваз 21154 2009г. дв. 1,6i М73, Comfort X14,>>Honda Civic 4D VIII>>Honda CR-V III

# 31 Май 2011 12:01

STM
Смотри как тебе по монтажу удобней

STM

На форуме 16 лет Сообщения: 250 Откуда: Муром Авто: ВАЗ 2190 2013 г.в.

# 31 Май 2011 12:07

Art-M
По монтажу конечно удобнее с сигналки вывести на отдельный контакт, чем на одну клемму два провода сажать.

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 31 Май 2011 21:31

STM

проще некуда.
неделю назад себе подключал по этой схеме.

STM

На форуме 16 лет Сообщения: 250 Откуда: Муром Авто: ВАЗ 2190 2013 г.в.

# 01 Июня 2011 00:54

Dranik
проще как раз подключить белый провод на свободную клемму кнопки, все остальное остается так же.

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 01 Июня 2011 05:06

STM писал(а):

проще как раз подключить белый провод на свободную клемму кнопки

как вашей душе удобно, всё схемы подключения замка багажника легки на подъём. Wink

RAIZOR

На форуме 14 лет Сообщения: 1237 Откуда: Республика Башкортостан, г.Салават Авто: ВАЗ-2115, ГАЗ-2424 V8, 5,53 л, 195 л. с

# 01 Июня 2011 11:30

Подключал по схеме приведённой выше, все работает, подключать несложно. Главное использовать кримпер, а не плоскогубцы при соеднинение проводов к наконечникам. Кримпером работать намного-намного легче. К тому же он пригодится ещё не один раз.

З.Ы. Багажник благополучно открыл, все собрал, но активатору не хватает услилие для открытия. Надо регулировать замок.

michael

На форуме 17 лет Сообщения: 410 Откуда: Александров Авто: Elantra J4, 08г.в., Калинка Спорт, 10г.в.

# 01 Июня 2011 11:36

RAIZOR писал(а):

З.Ы. Багажник благополучно открыл, все собрал, но активатору не хватает услилие для открытия. Надо регулировать замок.

Попробуй под ответную часть замка подложить пластину толщиной 1мм. Мне помогло. Если не поможет могу ещё несколько способов в этом направлении подсказать- только фоткать надо, на пальцах тяжело объяснить......

sGarriKs

На форуме 14 лет Сообщения: 750 Откуда: ЕКБ Авто: Был ТАЗ-21150i 2002г. Теперь Elantra 2010г.в., 1.6 МКПП, 48ткм. GZRW 30SPL Extrime inside

# 01 Июня 2011 12:56

У меня тоже после замены на волгоуплотнитель не хватает мощей активатору плюс ещё газовые упоры крышки багажника не за горами, заменю его на более сильный да и всё

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 01 Июня 2011 13:30

RAIZOR писал(а):

З.Ы. Багажник благополучно открыл, все собрал, но активатору не хватает услилие для открытия. Надо регулировать замок.

и замок может и так же может активатор хавно.
у меня с заводским активатором(такие же в дверях стоят) всё открывает с1-2раза чётко, и то со второго раза открывает тока в жару ибо стоят газовые упоры а они на жаре давить начинают так что крышку давят ого-ого, а так вот щас 20гр и багажник с первого раза открывает.

RAIZOR

На форуме 14 лет Сообщения: 1237 Откуда: Республика Башкортостан, г.Салават Авто: ВАЗ-2115, ГАЗ-2424 V8, 5,53 л, 195 л. с

# 01 Июня 2011 13:32

Цитата:

Попробуй под ответную часть замка подложить пластину толщиной 1мм.

Благодарю, обязательно установлю.

STM

На форуме 16 лет Сообщения: 250 Откуда: Муром Авто: ВАЗ 2190 2013 г.в.

# 01 Июня 2011 16:56

Попробовал примостить активатор к замку, что-то нифига не получается, то под кожух не помещается, то тяга не на одной оси с дергалкой. В итоге купил десяточный замок за 100р., он такой же, только с другой стороны приделан рычаг для активатора. Сам активатор прикрутил на существующие шпильки рядом с правым фонарем, осталось тягу подобрать по длине. Усилие на рычаге очень небольшое, тем более при отщелкивании тяга с личинки остается неподвижной. В кожухе придется только сделать небольшое отверстие под тягу. Так, я думаю открываться будет надежней, обычного активатора хватит за глаза

Art-M

На форуме 14 лет Сообщения: 932 Откуда: MO-Sква Авто: ваз 2108 1990г. 1.3 >>ваз 21154 2009г. дв. 1,6i М73, Comfort X14,>>Honda Civic 4D VIII>>Honda CR-V III

# 01 Июня 2011 22:17

STM писал(а):

Попробовал примостить активатор к замку, что-то нифига не получается, то под кожух не помещается, то тяга не на одной оси с дергалкой

Не знаю, но я так делал:

все поместилось, работает уже почти полгода Good

STM

На форуме 16 лет Сообщения: 250 Откуда: Муром Авто: ВАЗ 2190 2013 г.в.

# 01 Июня 2011 23:34

Art-M
Можно поподробнее, как активатор соединяется с замком?

SS 220

На форуме 14 лет Сообщения: 1229 Откуда: Курская обл. Авто: ВАЗ 21154 2007г. 1,6 Евро2 Январь 7.2, уже 250 т.км.

# 01 Июня 2011 23:58

Себе тоже недавно активатор поставил. Тоже крутил-вертел, не получается, и десяточный замок купил, тоже с креплением мудрил, не нравилось как выглядит конструкция, а после взял и просто всунул активатор под кожух, никак его не закрепляя, зацепив за родной замок. Снаружи ничего не видно и прекрасно работает.

Art-M

На форуме 14 лет Сообщения: 932 Откуда: MO-Sква Авто: ваз 2108 1990г. 1.3 >>ваз 21154 2009г. дв. 1,6i М73, Comfort X14,>>Honda Civic 4D VIII>>Honda CR-V III

# 02 Июня 2011 00:56

STM писал(а):

Art-M

Можно поподробнее, как активатор соединяется с замком?

См. фото :

http://www.autolada.ru/viewtopic.php?t=132060&start=275

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 02 Июня 2011 05:33

STM писал(а):

Попробовал примостить активатор к замку, что-то нифига не получается, то под кожух не помещается, то тяга не на одной оси с дергалкой

чо то ты нето делаешь Pardon

активатор под кожухом размещается без проблем вообще gpn

На предыдущей странице есть фото sGarriKsкак должен стоять активатор, я делал по этой фотке всё влезло прекрасно и без проблем.

STM писал(а):

Можно поподробнее, как активатор соединяется с замком?

да чо тут думать то, крюч с проволоки окуратно гнём и цепляем за место крепления тяги от замка, тягу от замка меняем на тросик чтоб несосздовать доп усилие для активатора.

STM

На форуме 16 лет Сообщения: 250 Откуда: Муром Авто: ВАЗ 2190 2013 г.в.

# 02 Июня 2011 08:41

Art-M
Вот теперь все понятно, а то я уже подумал что замки разные бывают

kolek

На форуме 13 лет Сообщения: 30 Откуда: Ростов-на-Дону Авто: ваз-21099 инж 2002г.в.

# 29 Июня 2011 23:53

у меня от прошлого хозяина тросик от активатора был протянут через ушко стокового замка. ОТкрывало редко, и то после прижатия багажника. Надоело!
1. Был в наличии плоский шампур со сгоревшей деревянной ручкой. Отрезал полоску нужной длины( 1.5-2 см недостает до багажника при установке), просверлил на концах отверстия Ф4, согнул, вставил в замок чтобы не мешала личинке открывать. В язычке замка просверлил Ф3.5 и закрепил прессшайбой.
2. Установил сию конструкцию. Пошарил вглядом по багажнику, надыбал электрод 3. Загнул два крючка, лишнее обрезал. Надел данную тягу на активатор и электрод. При нажатии на кнопку приблуда работает.
3. закрываю багажник, не фиксируется. Pardon

Снимаю замок, шампур не дает замку заакрытся полностью. Доработал язычок в верхней точке напильником чтобы нормально закрывался. установил и радуюсь!!! gpn

P.S. Друг электрик, у него вместо куска шампура какая-то пластинка из элекро крепежа.
И что радует денег потрачено 0 руб. Good

SHESHENIN

На форуме 13 лет Сообщения: 691 Откуда: Москва СВАО -77- -199- -777- Авто: ВАЗ 2115-20 21110-301-86, VAG Passat B7 Lim 2.0

# 06 Июля 2011 21:29

Я тоже поставил соленоид , нормально работает только замок долго регулировал(2 дня). Всё удовольствие 450р. Лучше сделать самому, а то после сервисов всё отваливается.......Да совсем забыл, не забудьте площадку крепления немного подогнуть,чтобы она была под небольшим углом по отношению к cоленоиду багажника.

Чёрт побери,не думал что придётся возвращатся к этой теме....Извиняйте все кто воспользовался моим примером,но появилась проблема....Начал подглючивать,то не открывает с первого раза,то машина встаёт под углом-не открывает,то кузов нагреется-не открывает,7,8,9...50раз, тоже не открывает. Достал гад!.Пришлось серьёзно подойти к проблеме, в результате понял что соленоиду не хватает мощности и вот к чему это привело. Пришлось менять провод,нашёл 2,5 квадрата(можно и 1,5)и полностью переделал проводку.И не забывайте никаких СКРУТОК только пайка или клеммы.

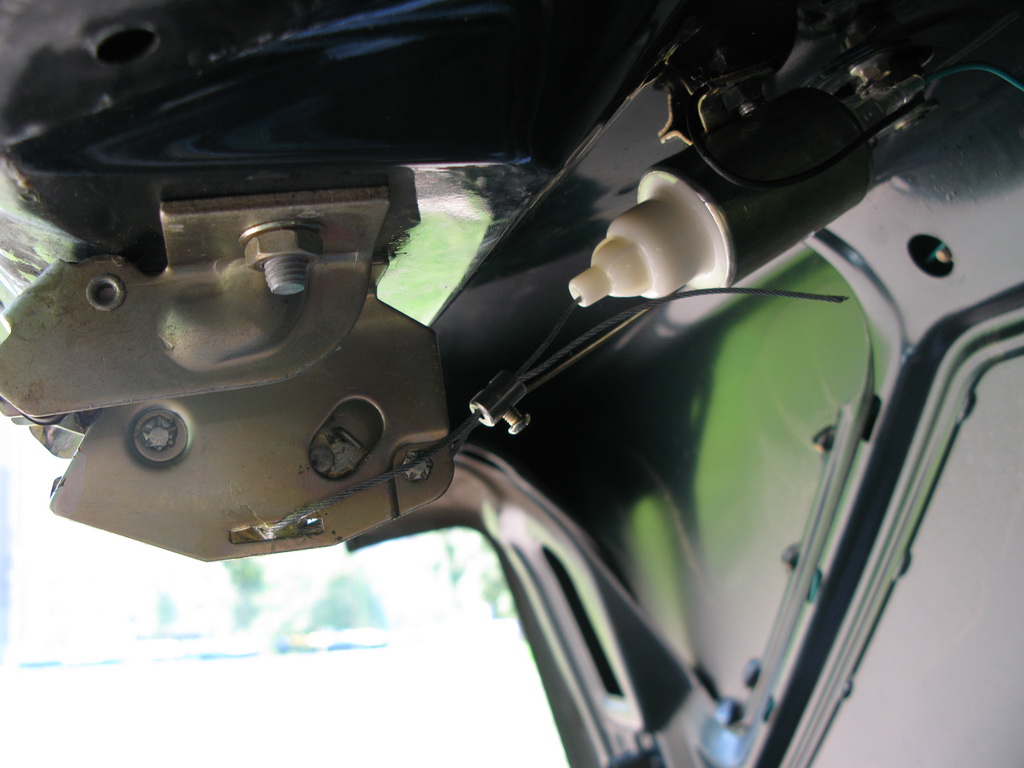

Добавляю фоток если кому понадобится.

Описание:
Размер файла:	211.08 KB
Просмотрено:	501 раз(а)

Описание:
Размер файла:	181.52 KB
Просмотрено:	463 раз(а)

Описание:
Размер файла:	235.27 KB
Просмотрено:	496 раз(а)

Описание:
Размер файла:	200.83 KB
Просмотрено:	416 раз(а)

Описание:
Размер файла:	209.99 KB
Просмотрено:	402 раз(а)

Описание:
Размер файла:	377.95 KB
Просмотрено:	424 раз(а)

Описание:
Размер файла:	322.28 KB
Просмотрено:	406 раз(а)
