Фото кулачков тюнинговых распредвалов.
вывод темы на печать
← Предыдущая тема Следующая тема →
Страница 1 из 2
Новая тема Ответить на тему Сообщение
Drakon4ik76
# 26 Февраля 2012 10:43
Фото кулачков

10.05 308.jpg
Описание: Нуждин 10.05 308
Размер файла: 29.85 KB
Просмотрено: 807 раз(а)

10.05 308.jpg
10.05 vs 9.85.jpg
Описание: Нуждин 10.05 308 VS Нуждин 9.85 280
Размер файла: 33.13 KB
Просмотрено: 810 раз(а)

10.05 vs 9.85.jpg
9.06 270 1.jpg
Описание: Нуждин 9.06 270
Размер файла: 54.28 KB
Просмотрено: 592 раз(а)

9.06 270 1.jpg
9.5 282.jpg
Описание: Нуждин 9.50 282
Размер файла: 32.98 KB
Просмотрено: 592 раз(а)

9.5 282.jpg
Описание: СТИ3 9.8 281
Размер файла: 50.03 KB
Просмотрено: 695 раз(а)

9.5 vs СТИ3.jpg
Описание: Нуждин 9.50 282 vs СТИ3 9.8 281
Размер файла: 49.36 KB
Просмотрено: 659 раз(а)

9.5 vs СТИ3.jpg
ГЫ-ГЫ
# 26 Февраля 2012 10:51
Мои пять копеек:


Сток vs нуждин 8.77 282 vs нуждин 8.70 264






Стольники 10.41 292







Сток vs ММ52







Сток vs Нуждин 8.77 282







Нуждин 10.25 290






Нуждин 9.65 263 vs сток







сток и нуждин 10.25 290 рядом





Стольники 10.5 против ОКБ Двигатель 655 10.5


Drakon4ik76
# 26 Февраля 2012 11:00
Еще чуток

Нуждин 9.85 280.jpg
Описание: Нуждин 9.85 280
Размер файла: 41.37 KB
Просмотрено: 539 раз(а)

Нуждин 9.85 280.jpg
СТИ1 .jpg
Описание: СТИ1 8.8 271
Размер файла: 13.94 KB
Просмотрено: 569 раз(а)

СТИ1 .jpg
Описание: СТИ7 Туринг Лайт 9.82/9.82 314/308
Размер файла: 23.5 KB
Просмотрено: 576 раз(а)

Сток vs 9.85 280.jpg
Описание: Сток vs Нуждин 9.85 280
Размер файла: 47.39 KB
Просмотрено: 587 раз(а)

Сток vs 9.85 280.jpg
Kiryuxa
# 26 Февраля 2012 13:53
УСА 8.9 288

УСА 8.9 288.jpg
Описание: Подъем 8.9 фаза 288
Размер файла: 131.3 KB
Просмотрено: 631 раз(а)

УСА 8.9 288.jpg
Trucker
# 26 Февраля 2012 14:04
Брагин 9.76 270





Нуждин 9.06






УСА 9.15






УСА 9.8






СТИ 8.8 291 которые у меня сейчас стоят





Drakon4ik76
# 26 Февраля 2012 17:24
"УСА" 9.12.Для сравнения рядом не моя фотка валов 33Sport 9.12 277

9.12 277.jpg
Описание: 33Sport 9.12 277
Размер файла: 6.36 KB
Просмотрено: 56881 раз(а)

9.12 277.jpg
1. 9.12.jpg
Описание: "УСА" 9.12
Размер файла: 46.47 KB
Просмотрено: 570 раз(а)

1. 9.12.jpg
2. 9.12.jpg
Описание: "УСА"9.12
Размер файла: 46.81 KB
Просмотрено: 515 раз(а)

2. 9.12.jpg
3. 9.12.jpg
Описание: "УСА"9.12
Размер файла: 54.7 KB
Просмотрено: 555 раз(а)

3. 9.12.jpg
nikolav
# 05 Марта 2012 17:17
СТИ-3.1 подъём 9,1 фаза впуск 281/114, выпуск 281/106

Описание:
Размер файла: 113.1 KB
Просмотрено: 503 раз(а)

Описание:
Размер файла: 169.96 KB
Просмотрено: 575 раз(а)

Описание:
Размер файла: 155.74 KB
Просмотрено: 516 раз(а)

Drakon4ik76
# 14 Марта 2012 01:03
р/валы СТТ,думаю будет интересно)(фаза дана производителем)
8.6 272
8.9 288
9.12 284
9.15 316
9.8 289

Описание:
Размер файла: 120.88 KB
Просмотрено: 855 раз(а)

VLADVIN
# 14 Марта 2012 15:56
ОКБ "Двигатель" слева ms-08, посередине rs-58, справа стандарт

Описание:
Размер файла: 226.68 KB
Просмотрено: 556 раз(а)

Drakon4ik76
# 07 Июля 2012 18:34
Нуждин 9.0 290 база 33

Описание: 9.0 290
Размер файла: 20.67 KB
Просмотрено: 532 раз(а)

Описание: 9.0 290
Размер файла: 21.32 KB
Просмотрено: 510 раз(а)

Описание: 9.0 290
Размер файла: 21.17 KB
Просмотрено: 520 раз(а)

Stels_dust
# 18 Июля 2012 17:30
Кубок ЛАДА 8,9

odolen
# 11 Марта 2013 10:24
ОКБ Двигатель 534/504 9.7/9.6 286/280
по сути те же 538/508,но подъем больше на 0,2 мм..на маркировки на кулаках не смотрите..отливки используются одни и те же












ОКБ Двигатель 50/47 9,7/9,7 280/274










Serg_x
# 11 Марта 2013 10:36
Нуждин 10.05 308



СТИ-4 10.4 295

Drifter
# 11 Марта 2013 17:16
Клуб Турбо 10.41
фаза 288гр.






ОКБ Двигатель 60/60
подъем 10.6мм фаза 300гр.


х123ас
# 11 Марта 2013 23:08

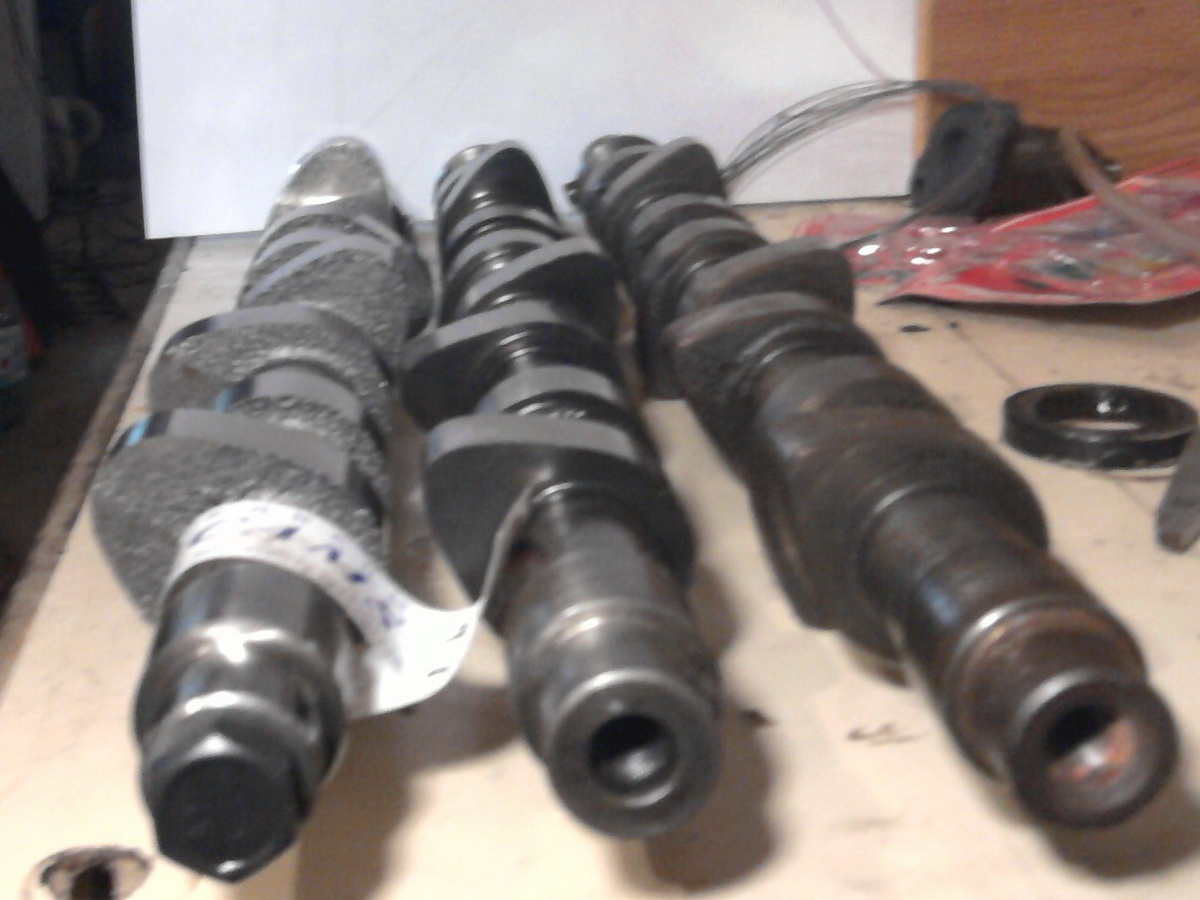

Слева направо, сток вал, Нуждин 10.93, Нуждин 12.1:





Нуждин 10.93:
Фаза 282 ,перекрытие 2,1мм, условно полнобазный (37,5мм)





Нуждин 12,1:
Фаза 292, перекрытие 3мм, база 35мм








ОКБ Двигатель MS08:
Подъём 11,5, фаза 310/305, перекрытие 3,2мм, база бывает 36 и 38мм




























Слева направо:"Автоваз туринг лайт" 9.8, Нуждин 10.65, Нуждин 9.8







Нуждин 10.65
Фаза 306





Автоваз туринг лайт
Подъём 9,8, фаза 320





















Drifter
# 19 Марта 2013 11:15
название выясняется. замеры: подъем 10.7мм, фаза 296гр. 16V



[/s]

Последний раз редактировалось: Drifter (21 Марта 2013 21:37), всего редактировалось 1 раз
Stels_dust
# 19 Марта 2013 11:46
Drifter
Это не стольники 10.7 Wink
Drifter
# 19 Марта 2013 12:09
Stels_dust
А что это?
Покажи фото Столников
Stels_dust
# 19 Марта 2013 12:20
Drifter
Я не знаю что это, но это не они
Drifter
# 19 Марта 2013 12:26
Stels_dust
Smile в чем отличие?
Stels_dust
# 19 Марта 2013 12:31
Drifter
Сравнивай сам.
Drifter
# 19 Марта 2013 12:58
Stels_dust
На твоей фоте кажутся тупее... но само фото сделанно с такого ракурса что и не понятно...
Stels_dust
# 19 Марта 2013 12:59
Drifter
Тупее и база у данных 29. На твоих база полная или около того.
Стольников делал валы 10.7 еще из спец-заготовок. База была 32-32.2.
Drifter
# 19 Марта 2013 13:08
Stels_dust писал(а):

Тупее и база у данных 29.


Мож из-за базы так кажется?

на мои фото на последнюю фоту посмотри, вал что справа, дальний кулачок... тоже кажется намного шире чем передний
Serg_x
# 19 Марта 2013 13:14
Drifter писал(а):

дальний кулачок... тоже кажется намного шире чем передний


Просто они разные 63
