Просьба найти фото
вывод темы на печать
← Предыдущая тема Следующая тема →
Страница 1 из 2
Новая тема Ответить на тему Сообщение
Mihalych78
# 27 Июля 2012 07:52
была в разделе
не могу найти
фото подключения кнопки "на массу" к реле карлсона для принудительного включения.

Заранее мерси Drinks or Beer
cinote
# 27 Июля 2012 08:27
+1
!Lnur
# 27 Июля 2012 08:50
Mihalych78, зачем фото-то?
Подключаться нужно к проводу от реле в бороде до карлсона.
Реле в бороде могут стоять как угодно, поэтому фото может даже навредить.

Ищем реле к которому подходит 4 провода такой расцветки:
розово-чёрный
чёрно-пурпурный
бело-черный
коричневый.

Подключаемся к чёрному проводу с пурпурной полосой, кнопка на массу.

Но лучше бы конечно сделать пониженную скорость, чтоб "на постоянку" не молотило на полную скорость. Pardon
serg_42
# 27 Июля 2012 19:45
Gennadiy K
# 27 Июля 2012 20:01
!Lnur писал(а):

Подключаемся к чёрному проводу с пурпурной полосой, кнопка на массу.

ЭБУ, осуществляющий драйверную диагностику при нажатии на кнопку выдаст ошибку - замыкание на массу цепи управления реле вентилятора.

У Михалыча как раз такое ЭБУ скорее всего установлено.
Но ездить можно, эт я так...
cinote
# 27 Июля 2012 20:24
serg_42
если так подключить, то эбу не будет показывать ошибку? контроллер бош 1.5.4
Mihalych78
# 27 Июля 2012 20:52
serg_42
Drinks or Beer
Mihalych78
# 27 Июля 2012 20:54
Gennadiy K писал(а):

!Lnur писал(а):

Подключаемся к чёрному проводу с пурпурной полосой, кнопка на массу.

ЭБУ, осуществляющий драйверную диагностику при нажатии на кнопку выдаст ошибку - замыкание на массу цепи управления реле вентилятора.

У Михалыча как раз такое ЭБУ скорее всего установлено.
Но ездить можно, эт я так...



вош 797 у мну cry

че делать?
кондобить отдельную цепь на реле?

или надо как на фото - к черно-розовому?
а не как сказано - к черно-пурпурному (красному?)?
Gennadiy K
# 27 Июля 2012 21:50
Mihalych78 писал(а):

че делать?
кондобить отдельную цепь на реле?
или надо как на фото - к черно-розовому?
а не как сказано - к черно-пурпурному (красному?)?

Ставь как на картинке - на черно-красный, на розово-чёрном всегда +12В, поэтому к нему ничего не приколхозишь, ошибку скинешь клеммой потом, когда перестанешь кнопку жмакать.
cinote
# 27 Июля 2012 22:07
Gennadiy K писал(а):

ошибку скинешь клеммой потом


а если скинуть плюс и минус на штекер вентилятора
Mihalych78
# 27 Июля 2012 22:26
Gennadiy K писал(а):

Mihalych78 писал(а):

че делать?
кондобить отдельную цепь на реле?
или надо как на фото - к черно-розовому?
а не как сказано - к черно-пурпурному (красному?)?

Ставь как на картинке - на черно-красный, на розово-чёрном всегда +12В, поэтому к нему ничего не приколхозишь, ошибку скинешь клеммой потом, когда перестанешь кнопку жмакать.



как скажется сия "неисправность" на работе двиги?
Zhenya1777
# 27 Июля 2012 23:54
а эта схема катит ?

Описание: .
Размер файла: 54.88 KB
Просмотрено: 217 раз(а)

Mihalych78
# 28 Июля 2012 09:02
катит
так и делал
но тогда уж лучче второй вентилятор поставить для нее

PS а вот при включении кондера ЭБУ вентилятор на постоянку врубает
мона как то сделать?
TDream
# 28 Июля 2012 13:03
Zhenya1777 писал(а):

а эта схема катит ?


Не катит, кнопка быстренько гавкнет, весь ток карлсона через нее.
Надо нижний контакт релюхи (по картинке) на массу
TDream
# 28 Июля 2012 13:21
Gennadiy K писал(а):

при нажатии на кнопку выдаст ошибку - замыкание на массу цепи управления реле вентилятора.

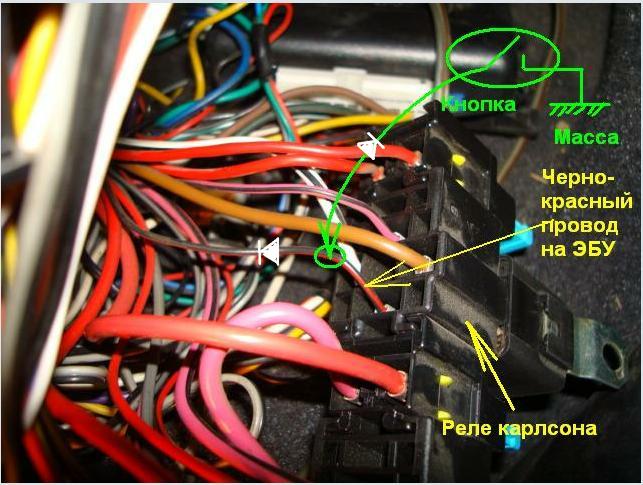

Screen 2012.7.28 12-10-42.9.jpg
Описание: Так не будет ошибки
Размер файла: 63.63 KB
Просмотрено: 234 раз(а)

Screen 2012.7.28 12-10-42.9.jpg
Mihalych78
# 28 Июля 2012 15:28
TDream
что хотелось сказать последним постом?
pleschner
# 28 Июля 2012 15:51
Gennadiy K писал(а):

при нажатии на кнопку выдаст ошибку - замыкание на массу цепи управления реле вентилятора.


А чтобы этого не было - поставить тумблер - переключатель, провод на массу или на ЭБУ, и ничего страшного не произойдет.

а TDream диоды подрисоавл, тоже хорошее решение.
Mihalych78
# 28 Июля 2012 16:09
pleschner
не разглядел
с ними прокатит?
может светодиоды заодно поставить?
juve0505
# 28 Июля 2012 17:15
если подключить массу к красному черному проводу эбу как на скринах то у меня только реле щелкает, а вентилятор не включается
Alexsa91
# 28 Июля 2012 18:56
pleschner писал(а):



а TDream диоды подрисоавл, тоже хорошее решение.

может решение и хорошее, только работать не будет, имхо hehe
Mihalych78
# 29 Июля 2012 09:10
имхо в своей 1,6
я вчера не нашел такого реле pst
!Lnur
# 29 Июля 2012 14:08
Mihalych78 писал(а):

или надо как на фото - к черно-розовому?
а не как сказано - к черно-пурпурному (красному?)?


Посмотри на фото внимательней, там же черно-пурпурному (красному) проводу подключаются, а розово-чёрный выше на том-же реле, к нему подключаться не надо, и никто тебе такого не советовал.

Mihalych78 писал(а):

имхо в своей 1,6
я вчера не нашел такого реле pst


Плохо искал.
!Lnur
# 29 Июля 2012 14:11
Gennadiy K писал(а):

!Lnur писал(а):

Подключаемся к чёрному проводу с пурпурной полосой, кнопка на массу.

ЭБУ, осуществляющий драйверную диагностику при нажатии на кнопку выдаст ошибку - замыкание на массу цепи управления реле вентилятора.


Диоды как в варианте TDream помогут.
serg_42
# 29 Июля 2012 15:02
juve0505 писал(а):

если подключить массу к красному черному проводу эбу как на скринах то у меня только реле щелкает, а вентилятор не включается



Значит где-то косяк.
Бибиколка бибикает? (у неё с карлсоном общий предохранитель).
Если фишку из датчика температуры на термостате выдернуть - карлсон включается?

p.s.
Провода не перепутал? Там есть ещё один пурпурно-черный. Управляет главным реле:

Alexsa91
# 29 Июля 2012 15:20
это где ЭБУ чтоли?
