Релле зажигание в 10-ный замок зажигание(ваз 21099)

Rowdy

На форуме 12 лет Сообщения: 556 Откуда: Казахстан Авто: ВАЗ 21099

# 09 Апреля 2012 12:06

Описание :
на замке зажигания :
розовый -30
синий 15/2
синий черный -15
и красный 50

на релле:

86 серый провод (масса была)
85 серый провод уходил на замок (старого образца)
87 синий уходил в фишку)
30 коричневый уходил в фишку)

Действия:

На разъеме нового замка - отрезаешь коричневый провод от розового и соединяешь его - с коричневым реле.

сине -черный (который между розовым и красным) отключаешь от самого замка и соединяешь с сине-черным проводом жгута реле.Вытащи его из колодки (разъема) и воткни туда вместо него сине-черный от реле

сине-черный провод от замка у тебя не подключен к фишке, соедени его с серым проводом от реле тем, который "85 серый провод уходил на замок (старого образца) " и за изолируй

Выражаем благодарность : Yurik 999

Описание:	4 провода из контактной группы.
Размер файла:	109.48 KB
Просмотрено:	449 раз(а)

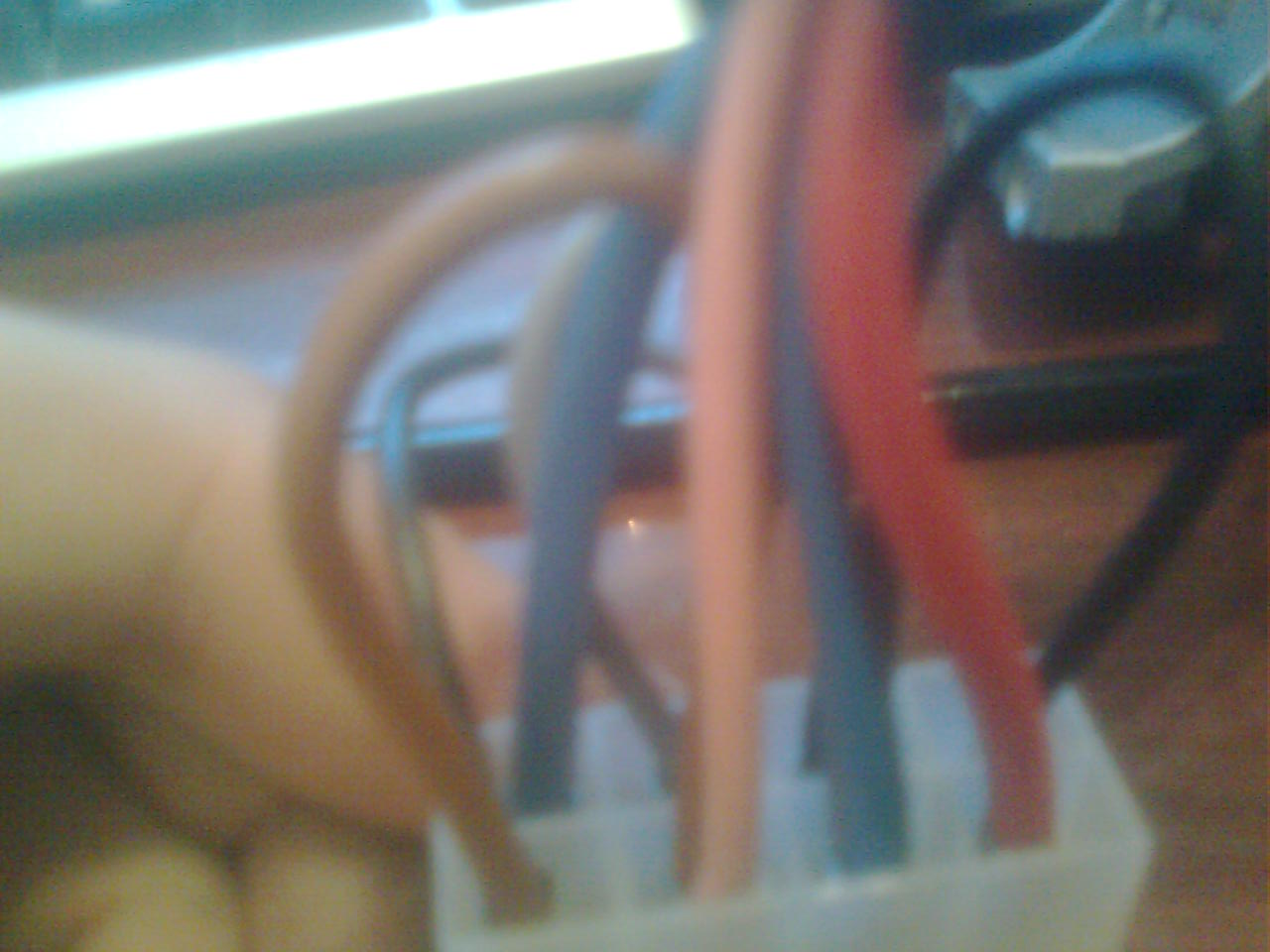

Описание:	провода в фишке
Размер файла:	100.2 KB
Просмотрено:	458 раз(а)

Описание:	еще один вид
Размер файла:	110.5 KB
Просмотрено:	475 раз(а)

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 09 Апреля 2012 12:18

Все чуть сложнее, из за того, что паралельно в 2х разных темах вылетел именно такой замок (по схеме - замок нового образца с самары-2, только с отключенной подсветкой и колодкой адаптированной под 8-9 т.к и по разводке, и по цветам проводки - совпадение 100%). Предположу что, скоро это начнет вылетать массово.
Реальное отличие схемы этого замка от схемы самары- 2, только в отсутствии разгрузочного реле, что не удивительно, т.к. во 2х самарах оно разведено до колодки замка.
Похоже - это замок нового образца для 8-9, только с заводским косяком.

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 09 Апреля 2012 12:36

в десятом замке нет группы 30/1 - 15/1,
По этому провода этой группы объеденены с группой 30 - 15/2
30 и 30/1 коричневая перемычка в разъеме замка (розовый и коричневый провода в проводке)
15/1 и 15/2 в самом замке. голубой и черно-голубой провода разъема замка.

Установка реле:
1. Отсоединяешь разъем релюшки вместе со жгутом от старого замка.
2. Берешь новый замок, в разъеме - отрезаешь коричневый провод от розового и соединяешь с коричневым проводом жгута реле.
3. Черно-голубой провод - отключаешь от самого замка и соединяешь с Черно-голубым проводом жгута реле.
4. Серый провод жгута реле подключаешь к замку - на тот контакт с которого, до этого, отключил черно-голубой.
5. черный провод жгута реле - подключаешь на массу.
Все.

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 18:35

Yurik 999 у меня замок зажигания(99i с вп) такой как на фото выше. реле разгрузки нет,колодка не греется... скажи пож-та тогда зачем реле в него тут внедряют? чёт запутался в этих зз... десяточные, девяточные с рр и без, от самары2... ты тут писал с Сохатым где-то что если свет гаснет при заводке и ключ поворачивается на 140гр.- то девяточный, на десяточном не гаснет, у меня гаснет,но поворачивается на 90гр.-как у десяточного... lol1

так какой это тогда зз?

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 18 Марта 2013 18:40

Pavel^99 писал(а):

колодка не греется...

Тогда не волнуйся.
Все ставят реле именно по тому, что она у них греется, а так же плавится изоляция на розовом и коричневом проводах.

Pavel^99 писал(а):

21099i 2004 г.в.

- Украинская?

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 18:48

Yurik 999 писал(а):

Все ставят реле именно по тому, что она у них греется, а так же плавится изоляция на розовом и коричневом проводах.

так хочу понять от чего это зависит... греется-не греется-как лотерея. у тебя есть этому какое либо объяснение?

Yurik 999 писал(а):

Украинская?

неа. чистокровный ваз

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 18 Марта 2013 18:49

Pavel^99, дык реле ставят для разгрузки замка, а не для того, чтоб колодка не грелась. В ней если всё нормально обжато ниче греться не будет. Да и в девятой схеме, реле эту колодку и не разгружает, кстати, так как стоит после нее.

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 18 Марта 2013 18:55

Pavel^99
Значит замок менянный.
Возьмись за жгут проводки замка при большом кол-ве включенных потребителей - жгут будет горячим, а обгорает именно в колодке т.к. со временем ослабевают/окисляются клеммы и начинает там искрить.
Сохатый
В 9-ом замке цепи питания разделены и такой нагрузки на розовый провод замка просто нет. Drinks or Beer

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 18:57

Сохатый писал(а):

Pavel^99, дык реле ставят для разгрузки замка, а не для того, чтоб колодка не грелась. В ней если всё нормально обжато ниче греться не будет. Да и в девятой схеме, реле эту колодку и не разгружает, кстати, так как стоит после нее.

так это я знаю... поэтому и спросил зачем реле в первом посту ставят, если оно не нужно этому зз....в десяточном ведь контакты более мощные, поэтому и ушли от реле, так ведь?

Добавлено спустя 3 минуты 35 секунд:

Yurik 999 писал(а):

Pavel^99
Значит замок менянный.
Возьмись за жгут проводки замка при большом кол-ве включенных потребителей - жгут будет горячим, а обгорает именно в колодке т.к. со временем ослабевают/окисляются клеммы и начинает там искрить.

замок не меняный 100%
и не греется Pardon

наблюдаю за ним уже давно)))так как наслышан об этой проблеме

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 18 Марта 2013 19:03

Pavel^99 писал(а):

.в десяточном ведь контакты более мощные, поэтому и ушли от реле, так ведь?

Не так. Контакты там такие же. А реле стоит не на замке а в проводке. То есть через замок большая нагрузка не идет. Вот только не помню - реле у них в монтажном блоке стоит или тоже где-то в жгуте под торпедой болтается? Мне кажется, что в монтажном блоке. Называется оно там главное.

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 19:07

Сохатый писал(а):

Не так. Контакты там такие же. А реле стоит не на замке а в проводке.

я думал нет там рр... тогда по логике у меня тоже рр должно быть , но ведь его нет

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 18 Марта 2013 20:31

Pavel^99 писал(а):

....в десяточном ведь контакты более мощные, поэтому и ушли от реле, так ведь?

Увы не так, загляни в 10-ю ветку убедишься.
Десятая схема довольно сильно отличается от 9-й.
Если бы реле разгрузки было не нужно, его бы не было и в самаре-2, где 10-й замок стоит по умолчанию.

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 22:04

посмотрел схемы десяток и самар2... есть главное реле, которое больше к впрыску относится, а такого чтоб зз разгружало Pardon

нет. или я чего то не туда смотрю... и на моей нет рр

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 18 Марта 2013 22:26

Pavel^99, не туда смотришь. Главное реле в системе впрыска это не то.

http://cxem.net/avto/electronics/4-72-2.jpg под номером 43 на схеме
Схема отсюда http://cxem.net/avto/electronics/4-72.php

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 22:35

и правда есть.
вот схема десятки http://automn.ru/vaz-2110/vaz-35322-10.m_id-4550.m_id2-.html тут нет

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 18 Марта 2013 22:44

Pavel^99, есть. Оно в монтажном блоке, а на этой схеме он не разрисован.

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 23:00

Сохатый писал(а):

Pavel^99, есть. Оно в монтажном блоке, а на этой схеме он не разрисован.

да, уже нашёл)))
Сохатый, как тогда получается, что у меня нет рр? его нет 100%.
рацуха от автоваза или что?

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 18 Марта 2013 23:08

Pavel^99
Панель-то евро или высокая?

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 23:12

вп пока...снимал её полностью когда шумил... т.ч. в отсутствии рр уверен

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 18 Марта 2013 23:35

Ну не знай. Сомнительная какая-то рацуха.. Pardon

Возможно эта рацуха от прежнего хозяина, который решил, что эта релюшка здесь лишняя, ибо и без нее всё работает.

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 18 Марта 2013 23:39

не было с завода... никаких работ с электрикой не производилось, в том то и дело... даже сигналку пред. владелец не устанавливал...

Добавлено спустя 8 минут 24 секунды:

да и само устройство колодки зз не предусматривает подключение к ней рр

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 19 Марта 2013 07:36

Pavel^99
Посмотри внимательно место крепления реле, думаю на пластике найдешь насечки от самореза, которым оно крепилось.
И откуда такая уверенность что 1-й хозяин не менял замок? В них периодически горят контактные группы.

Добавлено спустя 2 минуты 56 секунд:

Pavel^99 писал(а):

и само устройство колодки зз не предусматривает подключение к ней рр

она же вместе с замком меняется, да и реле не в эту колодку вставляется в оригинале от нее просто отходит косичка из 3-х проводов.

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 20 Марта 2013 00:34

ну нет реле и не было никогда Pardon

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 20 Марта 2013 07:40

Pavel^99
Тогда скажи - из какого места у тебя идет к "мозгам" серый провод с красной полосой?

Pavel^99

На форуме 13 лет Сообщения: 8654 Откуда: Карелия Авто: 21099i люкс 2004 г.в. вош1.5.4 внутри евроремонт. ваз21061 1986гв

# 20 Марта 2013 17:55

Yurik 999 писал(а):

Pavel^99
Тогда скажи - из какого места у тебя идет к "мозгам" серый провод с красной полосой?

из ответной колодки к колодке зз... на фото выше видна перемычка на колодке зз, белая от синего зажигания. вот от белого (только в ответной колодке) идёт серо красный на мозги
