elm 327 - Проверить не мешает, может кто то "умный" переделал.У моей машины до

_NikeL_

На форуме 12 лет Сообщения: 2466 Откуда: Саранск - НиНо Авто: 217050 106лс 2015 гв 210ткм

# 24 Октября 2014 08:53

Рена
В смысле? Разъём в диагностической колодке у меня не переделанный.

_NikeL_

На форуме 12 лет Сообщения: 2466 Откуда: Саранск - НиНо Авто: 217050 106лс 2015 гв 210ткм

# 24 Октября 2014 10:48

Рена писал(а):

_NikeL_
Проверить не мешает, может кто то "умный" переделал.

У моей машины до меня не было умных хозяев, которые бы ввозились с переделыванием разъёма) в итоге я уже заказываю, перекроссировать там я справлюсь?

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 24 Октября 2014 11:12

_NikeL_ писал(а):

Рена писал(а):

_NikeL_
Проверить не мешает, может кто то "умный" переделал.

У моей машины до меня не было умных хозяев, которые бы ввозились с переделыванием разъёма) в итоге я уже заказываю, перекроссировать там я справлюсь?

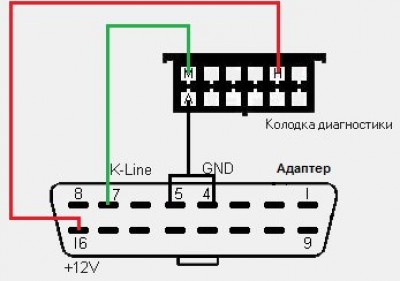

Тогда не надо ничего перекроссировать
Проверь, совпадают у тебя цвета проводов с колодкой.

Описание:
Размер файла:	1.63 KB
Просмотрено:	11413 раз(а)

_NikeL_

На форуме 12 лет Сообщения: 2466 Откуда: Саранск - НиНо Авто: 217050 106лс 2015 гв 210ткм

# 24 Октября 2014 13:16

сегодня - завтра гляну цвета.

LT

На форуме 22 лет Сообщения: 1029 Откуда: Kazakhstan

# 24 Октября 2014 13:28

Ну значит мне неправильно сделанный адаптер попался.

alex_29

На форуме 14 лет Сообщения: 59 Откуда: Красноармейск МО Авто: Renault Duster, SYM GTS 300i evo

# 24 Октября 2014 14:36

Рена писал(а):

alex_29 писал(а):

выпаял (точнее приподнял ногу питания), ситуация не изменилась, завтра после планерки притащу ее Вам. Как говорят на этом форуме: дурная голова кривым рукам покоя не дает facepalm

Да удали её полностью, может по шине данных грузит ELM327, хотя врят ли.
У меня на плате были плохо запаяны некоторые элементы, сопли.
После устранения недостатков адаптер заработал. Razz

сегодня попробую убрать Smile

Добавлено спустя 32 минуты 45 секунд:

Вопрос тем кто вскрывал elm327 BT mini или как их там, на верхней плате располагается 3 микросхемы: TJA1040 (CAN ресивер) BK3231 (BT) и еще одна в корусе SO-20 со стертой маркировкой - что это за микросхема? микроконтроллер? или что то другое?

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 24 Октября 2014 15:43

alex_29
Вскрывал, фоткал, переписывал чипы.... что то не могу найти Pardon

То что стёртый elm327 или микроконтроллер по другому.

alex_29

На форуме 14 лет Сообщения: 59 Откуда: Красноармейск МО Авто: Renault Duster, SYM GTS 300i evo

# 24 Октября 2014 16:42

Рена
вот и хочу понять что за микроконтроллер. найти даташит и посмотреть где что должно быть, вдруг не заведется после того как уберу кан ресивер, что бы можно было дальше копать. Кривые ручки то чешутся. Wink

alex-7

На форуме 16 лет Сообщения: 3001 Откуда: г.ПСКОВ Авто: ВАЗ 2109 карб. > ВАЗ-2112 1,5 16v(поршни от 1,6) 2003 г. январь 5.1. > калина седан 2007г бош 797+

# 24 Октября 2014 19:18

автор выложи новую тестовую прогу! а так 2 02 6 тест 1-прекрасно работает, не отваливаеца-не глючит Good

Последний раз редактировалось: alex-7 (24 Октября 2014 19:36), всего редактировалось 1 раз

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 24 Октября 2014 19:34

alex_29 писал(а):

Рена
вот и хочу понять что за микроконтроллер. найти даташит и посмотреть где что должно быть, вдруг не заведется после того как уберу кан ресивер, что бы можно было дальше копать. Кривые ручки то чешутся. Wink

Давно было, вот поможет может
http://elmelectronics.com/obdic.html#ELM327v21
Там вроде обычные pic но с защитой и т.п.

alex_29

На форуме 14 лет Сообщения: 59 Откуда: Красноармейск МО Авто: Renault Duster, SYM GTS 300i evo

# 24 Октября 2014 21:43

Рена
благодарю, почитал, но там к сожалению нет описания подобной микросхемы.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 25 Октября 2014 05:58

alex_29
Вот же pdf http://www.elmelectronics.com/DSheets/ELM327DS.pdf

Оригинал чипа дорого стоит, но китайцы каким то образом считали (ломанули) и штампуют теперь по 5 копеек Wink

В сети есть дампы, схемы для самостоятельной сборки на pic.
Вот почитай про elm327 http://vdiag.net/elm327.html

alex_29

На форуме 14 лет Сообщения: 59 Откуда: Красноармейск МО Авто: Renault Duster, SYM GTS 300i evo

# 25 Октября 2014 15:40

Рена
благодарю, буду изучать, особенно заинтересовал PIC18F2480. Однако там 28 выводов, а на моем 20, неужели китаезы еще что то придумали

STEAMm

На форуме 9 лет Сообщения: 34 Авто: 2105

# 25 Октября 2014 22:44

alex_29 писал(а):

Рена
благодарю, буду изучать, особенно заинтересовал PIC18F2480. Однако там 28 выводов, а на моем 20, неужели китаезы еще что то придумали

А можно фото посмотреть? Что там внутри адаптера.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 26 Октября 2014 04:29

Попробую снова разобрать и сфоткать. Кудато пропали фотки с bluetooth адаптеров. Pardon

Вот wi-fi

STEAMm

На форуме 9 лет Сообщения: 34 Авто: 2105

# 26 Октября 2014 14:06

Интересно фото адаптера с 20выводным чипом.

alex_29

На форуме 14 лет Сообщения: 59 Откуда: Красноармейск МО Авто: Renault Duster, SYM GTS 300i evo

# 26 Октября 2014 20:06

Вот, только как я уже говорил, маркировка стерта

21102

На форуме 17 лет Сообщения: 257 Откуда: Химки Авто: 21102 июль 99 Bosсh M1.5.4 R59

# 26 Октября 2014 20:49

21102 писал(а):

Паяльник нашёл, припаял, воткнул, лампочка в elm горит, но обе программы из этой темы его не видят.

попробовал ещё раз и ELM-VAZ-1.4 заработал, а вот OpenDiag 2.02.5 пишет выберите блок через меню и подключитесь к елм, а само меню не работает Sad

- на машинку нажимаю, кнопка ЭБУ под ней появляется, но сразу гаснет и на нажатия не реагирует.

STEAMm

На форуме 9 лет Сообщения: 34 Авто: 2105

# 26 Октября 2014 21:51

alex_29 писал(а):

Вот, только как я уже говорил, маркировка стерта

Удивили китайгении.
Это ж надо было придумать))), сделать на другом процессоре.
Когда то удивили, что vag-com сделали на процессоре nec, вместо atmega. Теперь и до elm добрались.
И кажется, что этот адаптер и американавто не увидит VPW и PWM. Судя по фото, 2 и 10 контакты вроде не задействованны))

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 27 Октября 2014 07:28

STEAMm писал(а):

Удивили китайгении.
Это ж надо было придумать))), сделать на другом процессоре.
Когда то удивили, что vag-com сделали на процессоре nec, вместо atmega. Теперь и до elm добрались.
И кажется, что этот адаптер и американавто не увидит VPW и PWM. Судя по фото, 2 и 10 контакты вроде не задействованны))

Я так понял такие девайсы в белом корпусе?

Вот мой на PIC18F25K80
Ссылки на продавцов на предыдущей странице.

STEAMm

На форуме 9 лет Сообщения: 34 Авто: 2105

# 27 Октября 2014 09:16

21102 писал(а):

Паяльник нашёл, припаял, воткнул, лампочка в elm горит, но обе программы из этой темы его не видят.

попробовал ещё раз и ELM-VAZ-1.4 заработал, а вот OpenDiag 2.02.5 пишет выберите блок через меню и подключитесь к елм, а само меню не работает Sad

- на машинку нажимаю, кнопка ЭБУ под ней появляется, но сразу гаснет и на нажатия не реагирует.

Нажимать надо не на машинку, а прввее, на значек блютз.

_NikeL_

На форуме 12 лет Сообщения: 2466 Откуда: Саранск - НиНо Авто: 217050 106лс 2015 гв 210ткм

# 27 Октября 2014 09:54

Рена
вот я начиркал цвета, только вверхногами вроде, как в машине она стоит, смотря со стороны сиденья.. у тебя на схемке 5й контакт Н, провод обозначен Г, а у меня там красно-зеленый.. остальное совпадает вроде.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 27 Октября 2014 10:11

_NikeL_, просто LT попался кривой адаптер GM 12 pin - OBD2.
А так у тебя в разъёме всё правильно, задействуютя K-Line (чёрно-жёлтый), корпус (коричневый), зелёный питание ("+" бензонасоса).
Когда приедет адаптер GM 12 pin - OBD2, прозвони на всякий случай (рисунок на предыдущей странице).

_NikeL_

На форуме 12 лет Сообщения: 2466 Откуда: Саранск - НиНо Авто: 217050 106лс 2015 гв 210ткм

# 27 Октября 2014 10:27

Рена
прозвонить на вольтаж?

и еще, как блютус адаптер вообще сам по себе капризный?? это как никак беспроводное соединение.. как он в отличии от USB адаптера??

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 27 Октября 2014 10:35

_NikeL_
Не на вольтаж, соединения адаптера.
Работает нормально, в отличие от USB нет возможности управлять, регулировать СО.

Описание:
Размер файла:	16.5 KB
Просмотрено:	173 раз(а)
