Ваз 2107 (электрика ) - "Классика"

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 19 Февраля 2022 23:20

Alex_sev_2022 писал(а):

Подключил лампу, отпустил ручник лампа потухла, загорелась (!) контрольная лампа тормозной жидкости

Ну вот наконец-то и разобрались,а возились долго потому,что исходили из стандартной схемы ВАЗ 2107,
а у тебя оказалось,что какой-то умелец эту цепь переделал,причем безграмотно.
Чтобы вернуть обратно к нормальной работе,нужно выяснить откуда взяли "плюс",который подвели к датчику бачка,
возможно с цепи ОРАНЖЕВОГО провода микропереключателя,либо блока ЭПХХ.
Лучше сделать фото с цветом этих двух проводов к датчику.

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 19 Февраля 2022 23:30

Что за микропереключатель ?

Добавлено спустя 1 минуту 23 секунды:

Все три желтые

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 19 Февраля 2022 23:38

Alex_sev_2022 писал(а):

Что за микропереключатель ?

На карбюраторе.На фото он справа

Alex_sev_2022 писал(а):

Все три желтые

Там две,а не три клеммы,поэтому лучше сфоткай,чтобы понятнее и меньше трепаться.

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 19 Февраля 2022 23:43

Карбюратор уже стоит ДАЗЗ с электромагнитным клапаном, без микрапереключателя
Фотка почему-то не отправляется

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 19 Февраля 2022 23:48

Alex_sev_2022 писал(а):

Карбюратор уже стоит ДАЗЗ с электромагнитным клапаном, без микрапереключателя

И тут "колхоз" facepalm

Alex_sev_2022 писал(а):

Фотка почему-то не отправляется

Значит ее размен слишком велик для нашего форума.Уменьши - отправится.
Продолжим завтра.
Спокойной ночи!

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 19 Февраля 2022 23:48

т808 писал(а):

Alex_sev_2022 писал(а):

Что за микропереключатель ?

На карбюраторе.На фото он справа

Alex_sev_2022 писал(а):

Все три желтые

Там две,а не три клеммы,поэтому лучше сфоткай,чтобы понятнее и меньше трепаться.

Добавлено спустя 1 минуту 56 секунд:

Спокойной ночи, ещё раз спасибо что помогаете)

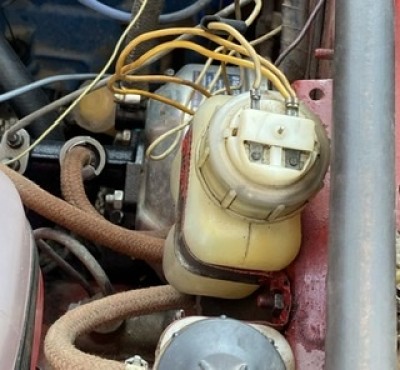

Описание:
Размер файла:	44.39 KB
Просмотрено:	151 раз(а)

Описание:	Вот
Размер файла:	44.39 KB
Просмотрено:	143 раз(а)

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 11:15

Alex_sev_2022 писал(а):

спасибо что помогаете

Главное,чтобы польза была,а помочь знаниями не напряжно.
У нас на ТЫ общаться проще. Wink

Alex_sev_2022 писал(а):

Все три желтые

На фотке желтых проводов только два(которые в одну клемму обжаты).
На них же по видимому и сидит "плюс" при включении зажигания.
Протяни куда идут оба этих желтых.
Но нас интересует одиночный третий провод - он РОЗОВЫЙ с Голубой полосой.Так ?

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 11:35

Доброе утро, да в этих двух сидит плюс, второй провод желтый с чёрной полоской( по теории он должен быть розовый с голубой полоской)

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 11:42

Alex_sev_2022 писал(а):

Доброе утро

Хрен-ли доброго,если на улице снег с дождем?! cry

Alex_sev_2022 писал(а):

да в этих двух сидит плюс

А не появляется ли на них этот "плюс" уже при включении габаритов,а не зажигания ? Проверь. Wink

Они нам не понадобятся,но для общего интереса протяни куда они идут.

Alex_sev_2022 писал(а):

второй провод желтый с чёрной полоской( по теории он должен быть розовый с голубой полоской)

Именно он уходит в жгут,а из него на ЗЕЛЕНУЮ колодку монтажного блока.Убедись в этом.

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 11:48

У нас отличная погода Smile

Хорошо щас схожу посмотрю

Добавлено спустя 13 минут 3 секунды:

Да одиночный идёт в зелёную колодку
При включённых габоритах «плюса» нету
Двойной идёт в красную колодку

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 12:16

Alex_sev_2022 писал(а):

У нас отличная погода

Это где ?

Alex_sev_2022 писал(а):

При включённых габаритах «плюса» нету
Двойной идёт в красную колодку

Это один из желтых идет в красную колодку (на какой ее пин ? Видимо на четвертый ?),
а куда второй желтый идет ?

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 12:23

Да, в четвёртый пин
Втрой желтый пока не могу отследить

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 12:28

Alex_sev_2022 писал(а):

Втрой желтый пока не могу отследить

Ну и ладно.Он на блок ЭПХХ шел,которого видимо у тебя уже нет.

С подкапотной проводкой практически разобрались.
Теперь в салоне нужно найти провод (скорее всего ЧЕРНЫЙ) с одиночной фишкой,который сняли с лампы тормозухи.

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 12:33

Блок ЭПХХ есть и он даже подключён, даже новый купил думал в нем проблема
Нашёл чёрный провод (он тоже двойной )

Добавлено спустя 1 минуту 9 секунд:

Да и желтый прозванивется с проводом который идёт на электромагнитный клапан

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 12:39

Alex_sev_2022 писал(а):

прозванивется

Забудь про тестер!Я даже обсуждать это не буду.

Alex_sev_2022 писал(а):

Нашёл чёрный провод (он тоже двойной )

Это ты про что ?
В салоне около лампы его нашел ?
Тогда глянь контролькой появляется ли на нем "плюс" при включении зажигания.

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 12:44

Не появляться (на чёрном )
Появился на фиолетовом ( при снятом ручнике) который тоже приходит на лампочку

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 12:56

Alex_sev_2022 писал(а):

Не появляться (на чёрном )

Значит это не тот черный.

Alex_sev_2022 писал(а):

Появился на фиолетовом

Он там потому появляется,что сейчас вместо датчика бачка лампочка подключена.
Отключишь ее и на фиолетовом пропадет питание.

Тебе нужно найти одиночный провод с питанием при зажигании,который раньше шел на лампочку тормозухи.
Если его откусили,или не найдешь,то придется тянуть новый до разъема приборки,либо кнопки аварийки (смотря куда проще).

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 13:01

Нет, щас как раз подключён бачок , а лампочкой я проверял плюс на проводах которые идут на ^контрольную лампу тормозной жидкости (!)^

Добавлено спустя 4 минуты 17 секунд:

Подключил бачок
Взял лампочку снял чёрный провод «с контрольной лампы (!)»
Один провод кинул на массу второй подключил к чёрному, лампочка не загорелась
Снял фиолетовый попробывал к нему тоже не загорелась
Отпустил ручник загорелась лампа (от фиолетового провода, ну массу брал с кузова)
Так надо было сделать ?
Это все при включённом зажигание

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 13:08

Alex_sev_2022 писал(а):

щас как раз подключён бачок

К нему же не те провода,что нужно подведены! facepalm

Alex_sev_2022 писал(а):

лампочкой я проверял плюс на проводах которые идут на ^контрольную лампу тормозной жидкости (!)^

Ничего не понимаю !
Схему видел ?
К этой лампочке один провод приходит через монтажный блок с датчика бачка,
а на другой вывод лампочки должен подаваться "плюс" при включении зажигания.
На схеме он черный и идет с пина 6 колодки приборки
http://galantmotors.ru/document/shema/2107/2107_shema_electrik_karb.jpg

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 13:15

Тобишь надо преподключать ?

Добавлено спустя 1 минуту 20 секунд:

Странно что до этого ничего не коратило

Добавлено спустя 5 минут 50 секунд:

т808 писал(а):

Alex_sev_2022 писал(а):

щас как раз подключён бачок

К нему же не те провода,что нужно подведены! facepalm

Alex_sev_2022 писал(а):

лампочкой я проверял плюс на проводах которые идут на ^контрольную лампу тормозной жидкости (!)^

Ничего не понимаю !
Схему видел ?
К этой лампочке один провод приходит через монтажный блок с датчика бачка,
а на другой вывод лампочки должен подаваться "плюс" при включении зажигания.
На схеме он черный и идет с пина 6 колодки приборки
http://galantmotors.ru/document/shema/2107/2107_shema_electrik_karb.jpg

Описание:
Размер файла:	29.7 KB
Просмотрено:	156 раз(а)

т808

На форуме 14 лет Сообщения: 47753 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 20 Февраля 2022 13:26

Цитата:

Странно что до этого ничего не коратило

Ничего удивительного.
Чтобы тогда коротнуло,нужно было выполнить ОДНОВРЕМЕННО три условия:
1.Чтобы зажигание было включено
2.Чтобы в бачке датчик сработал,т.е. уровень упал и..
3.Чтобы при этом был поднят рычаг ручника.

Alex_sev_2022 писал(а):

надо преподключать ?

Я тебе об этом давно твержу!
На датчике бачка оставляешь провод,идущий в ЗЕЛЕНУЮ колодку.
Клемму сдвоенных желтых проводов снимаешь,надежно изолируешь,чтобы на массу не коротнула и забываешь о ней!!!.
На вторую клемму датчика цепляешь новый провод и отправляешь его на массу кузова.
Под капотом все!

В салоне к лампе тормозухи должен идти один провод от желтой колодки монтажного блока,а на другой вывод лампочки приходить "плюс",появляющийся при включении зажигания.

Alex_sev_2022

На форуме 2 года Сообщения: 23

# 20 Февраля 2022 13:32

Хорошо, так и сделаю
Спасибо)
