1vova
# 06 Февраля 2012 13:32
Роман Торопов © писал(а):

И их длина


АГА hehe
Всё зарубили мои эксперименты с 7 амперным аккумом . Притащили с серверной 16 дохлых 5 амперных аккумов BP5-12 на каждом 0,5 вольта на клеммах Буду их дрючить импульсами сейчас hehe
uussh
# 08 Февраля 2012 19:06
Роман Торопов © писал(а):

Кстате, Про ЗУ-приставку, возможно некоторое удешевление (упрощение) схемы,
при использовании однонаправленного датчика тока ACS758xCB-050U, правда потребуется некоторое изменение в ПО МК,
удаление ОУ и выходного фильтра:


платы, схема

Увеличится точность измерения тока, удалится ОУ,
а отсутствие выходного фильтра лишь немного повысит выходные наноимпульсы.



Добрый вечер пересмотрел кучу схем в нете из того что я видел ваше самая лучшая действительно хорошая работа поздравляю!
у меня возникла несколько вопросов:
1 Вы пишите что для новой версии схемы с датчиком с буквой "U" необходима другая прошивка в архиве это она?
2 на схеме у вас стоит IR2104 а на фото IR2110 что лучше?
uussh
# 09 Февраля 2012 19:03
Спасибо за разъяснение буду заказывать ДТ с буквой U и использовать ОУ.
На фото с права написано "блок питания" он что и как лабораторный блок питания работает?
Напряжения на вторичной обмотке трансформатора должно быть вольт 16?
uussh
# 09 Февраля 2012 20:53
Новое ПО будет ли доступно для широких масс?
uussh
# 09 Февраля 2012 21:11
Я не знаю как это сделать но наверное можно организовать что то вроде клуба тех которые хотят повторить данное устройство и сделать вступительный взнос допустим 5$ всего 60 членов клуба и все сумма готова Wink лично я вступлю Drinks or Beer
!Lnur
# 10 Февраля 2012 07:51
uussh
скорее будет 5 членов по 60$ Smile
ПрапорЪ
# 14 Февраля 2012 15:52
Роман Торопов ©
Такой вопрос по схеме: ATMEGA16 можно заменить на какой-нибудь другой из той-же линейки? (например ATMEGA162 или 164?)
а то что-то дороговато - 380 рублей у нас facepalm
Клаssик
# 14 Февраля 2012 18:18
Alexxx753 писал(а):

а то что-то дороговато - 380 рублей у нас


mega16A-PU в Электронике 140 руб. Некоторые детали надо заказывать, их нет в городе. Кое что можно найти на "туче".
ViVerra
# 15 Февраля 2012 16:49
1vova писал(а):

Роман Торопов © писал(а):

И их длина


АГА hehe
Всё зарубили мои эксперименты с 7 амперным аккумом . Притащили с серверной 16 дохлых 5 амперных аккумов BP5-12 на каждом 0,5 вольта на клеммах Буду их дрючить импульсами сейчас hehe


Так я это, не понял, Вася за маком не поедет, что-ли? Wink
Результаты есть? А то уж больно схемка простотой подкупает при отсутствующей заумной логике.

P.S.Имеется утопичная мысль заточить под управление PC, с измерением U, I (возможно t") на DS2438 и управлением ШИМом (режимами заряд/разряд) через LPT. Одно останавливает - а нахрена оно надо Wink
uussh
# 15 Февраля 2012 19:04
Роман Торопов ©

Скажите пожалуйста зачем эта кнопка?
http://s41.radikal.ru/i094/1202/58/51e9b1d37351.jpg
uussh
# 15 Февраля 2012 19:23
Спасибо Smile
uussh
# 15 Февраля 2012 19:29
И корпуса у вас я вижу тоже унифицированные Wink
Jager
# 15 Февраля 2012 19:39
Пользуюсь самодельным зарядным лет 10 уже.Работает без проблем!
ПрапорЪ
# 19 Февраля 2012 21:12
Роман Торопов ©
Ещё вопрос по схеме: для чего используется сигнал "Напряжение нагрузки" ? Какой алгоритм?
ПрапорЪ
# 19 Февраля 2012 21:15
Роман Торопов © писал(а):

для режима лаб. блок питания, показывает напряжение на выходе.


Т.е. если я не планирую использовать ЗУ как БП, то этот сигнал можно не разводить?
ПрапорЪ
# 19 Февраля 2012 21:16
спасибо Drinks or Beer
Клаssик
# 19 Февраля 2012 22:14
Клонирование зарядного устройства, предложенного на суд общественности Романом Тороповым, завершено. На все-про-все ушло 2,5 месяца. Долго, потому,что я в электронике не очень силен и много времени ушло на изучение материальной базы в интернете. Зато теперь я могу изготовить печатную плату, запрограммировать МК, паять и читать номиналы СМД-компонентов, да много чего еще... Smile Оказывается, схема довольно проста для повторения. Заработала не сразу - была ошибка в программировании МК (это первый запрограммированный мной МК), еще я по-незнанию спалил транзисторы, не заметил плохую пайку на выводах дросселя, ну там еще по-мелочи... Огромное спасибо Роману, он помог найти все эти косяки и устройство, о чудо, заработало. Я, честно говоря, в этом не особо был уверен. В-общем, ребятки, не так страшен черт как его малютка. Ну и, по традиции фото:

Изображение 004.jpg
Описание: Вид сверху
Размер файла: 133.2 KB
Просмотрено: 335 раз(а)

Изображение 004.jpg
Изображение 005.jpg
Описание: Вид сбоку
Размер файла: 132.83 KB
Просмотрено: 319 раз(а)

Изображение 005.jpg
Изображение 010.jpg

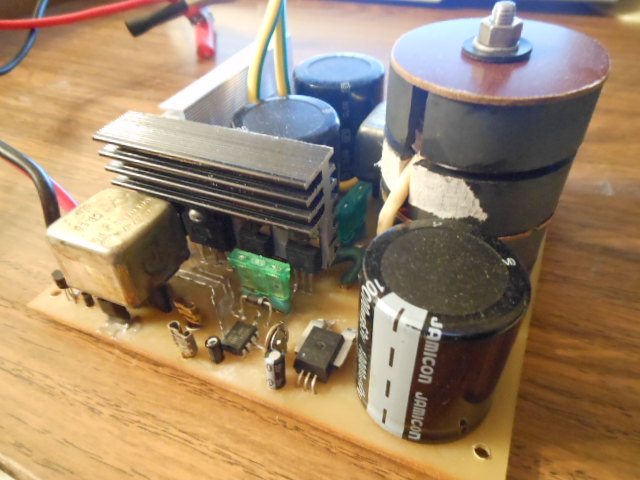

Описание: Самая геморойная плата
Размер файла: 125.54 KB
Просмотрено: 332 раз(а)

Изображение 010.jpg
Изображение 013.jpg
Описание: Геморойная плата сбоку
Размер файла: 124.77 KB
Просмотрено: 316 раз(а)

Изображение 013.jpg
Изображение 017.jpg
Описание: Еще один ракурс
Размер файла: 123.72 KB
Просмотрено: 324 раз(а)

Изображение 017.jpg
Изображение 018.jpg
Описание: Вся семья в сборе
Размер файла: 125.87 KB
Просмотрено: 321 раз(а)

Изображение 018.jpg
Изображение 025.jpg

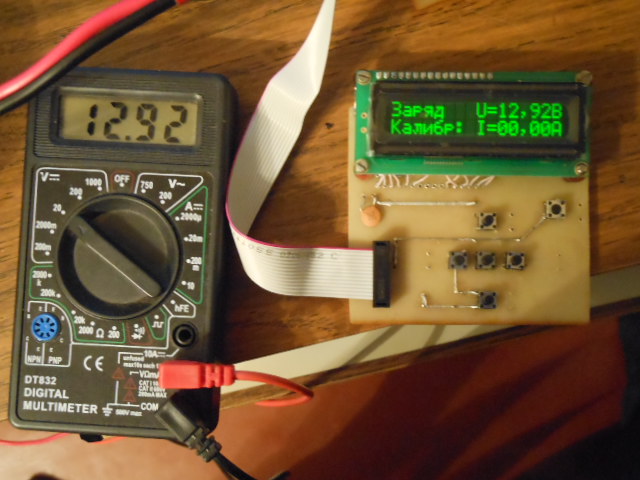

Описание: ЗУ в режиме калибровки
Размер файла: 129.67 KB
Просмотрено: 339 раз(а)

Изображение 025.jpg
Ромчик
# 20 Февраля 2012 22:41

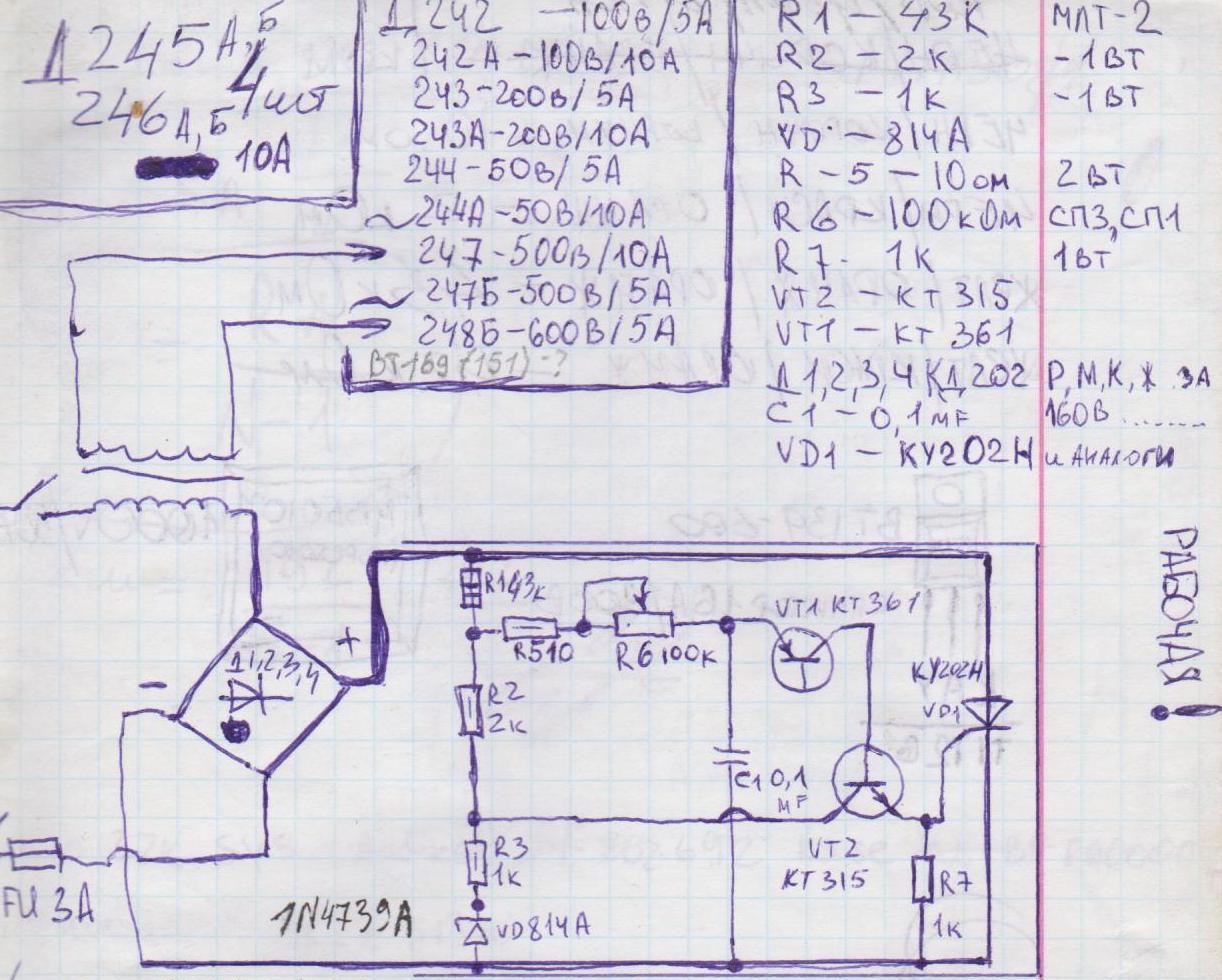

Пользую вот такое.Много лет.Безотказное!

Image 3.jpg
Описание:
Размер файла: 161.79 KB
Просмотрено: 492 раз(а)

Image 3.jpg
Ромчик
# 20 Февраля 2012 22:47
В сборе.

DSC01152 уменьшен.jpg
Описание:
Размер файла: 314.86 KB
Просмотрено: 369 раз(а)

DSC01152 уменьшен.jpg
!Lnur
# 21 Февраля 2012 09:15
Роман Торопов © писал(а):

первое реле - от раша-авто (из автомага) - такие не ставить
второе (c 1:16 ) - российское по лицензии БОШ - хорошее реле
третье (c 2:15 ) - импортное - хорошее реле


А какой завод такое лицензионное реле делает?

Ромчик писал(а):

Пользую вот такое.Много лет.Безотказное! Image 3.jpg


Надо было выходной выпрямитель в схеме тоже нарисовать.
Роман Торопов ©
# 21 Февраля 2012 09:23
!Lnur писал(а):

А какой завод такое лицензионное реле делает?


"Релейная компания" имя реле 902.3747-РК
Последние две буквы и означают "Релейная компания"
офф-сайт тут: http://relekom.ru/p2.htm
Ромчик
# 21 Февраля 2012 09:30
!Lnur писал(а):

Роман Торопов © писал(а):

первое реле - от раша-авто (из автомага) - такие не ставить
второе (c 1:16 ) - российское по лицензии БОШ - хорошее реле
третье (c 2:15 ) - импортное - хорошее реле


А какой завод такое лицензионное реле делает?

Ромчик писал(а):

Пользую вот такое.Много лет.Безотказное! Image 3.jpg


Надо было выходной выпрямитель в схеме тоже нарисовать.

Ставлю MBR 5010,Или из Д242 спаиваю на 10А
1vova
# 21 Февраля 2012 13:03
Ромчик
Эта схема для тех кто хочет постоянно присутствовать при заряде аккумулятора , хотя она имеет право на существование и радовать владельца , можно гораздо проще транс вольт на 16- 18+ мост +через лампу 12в50вт на аккум , как предложил Роман Торопов и спокойно ложится спать или занятся другими делами , до 16,5 он сам зарядится и уже в конце заряда малым током Smile
facepalm Не разглядел это у него первичка регулируется
Ромчик
# 21 Февраля 2012 15:39
1vova писал(а):

Ромчик
Эта схема для тех кто хочет постоянно присутствовать при заряде аккумулятора , хотя она имеет право на существование и радовать владельца , можно гораздо проще транс вольт на 16- 18+ мост +через лампу 12в50вт на аккум , как предложил Роман Торопов и спокойно ложится спать или занятся другими делами , до 16,5 он сам зарядится и уже в конце заряда малым током Smile
facepalm Не разглядел это у него первичка регулируется

Все правильно написал.я обычно ставлю на 5А и ухожу По мере заряда ток падает а напряжение увеличивается
Клаssик
# 23 Февраля 2012 18:13
Зарядное устройство теперь в корпусе. Для пульта управления использована армейская индивидуальная аптечка, которая идеально подходит под эту плату. С обратной стороны пульта имеется ответная часть "липуна" - удобно при хранении. На конце черного провода находится датчик температуры.

Изображение 027.jpg
Описание:
Размер файла: 129.69 KB
Просмотрено: 348 раз(а)

Изображение 027.jpg
Изображение 028.jpg
Описание:
Размер файла: 128.17 KB
Просмотрено: 318 раз(а)

Изображение 028.jpg
Изображение 029.jpg
Описание:
Размер файла: 128.08 KB
Просмотрено: 319 раз(а)

Изображение 029.jpg
