Какой ДУТ ставить? - Семейство "Самара"

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 01 Апреля 2014 18:47

Рена
ДУТ-2. supercool

У комбинации приборов «высокой» панели при сопротивлении датчика указателя уровня топлива 238-262 Ом стрелка должна находиться в начале шкалы, при сопротивлении 59-71 Ом в середине шкалы, а при сопротивлении датчика 17-23Ом - должна отклоняться в конец шкалы (метка «1»). Drinks or Beer

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 01 Апреля 2014 18:50

Yurik 999, спасиб Drinks or Beer

Дут2 с лампой резерва?

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 01 Апреля 2014 18:50

Рена писал(а):

Дут2 с лампой резерва?

Естественно, он сделан именно под ВП.

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 01 Апреля 2014 19:31

Рена писал(а):

Какой дут с лампой резерва и с сопротивлением под датчик ВП?

2-02.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 01 Апреля 2014 19:34

Dranik, это который 21083?
А крепёж подойдёт вместо 1-01? Я если честно не обратил внимание когда проверял.

Описание:
Размер файла:	53.92 KB
Просмотрено:	287 раз(а)

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 01 Апреля 2014 19:37

Рена писал(а):

это который 21083?

это не важно 21083 или 082.
тебе главное чтоб датчик был с маркировкой 2-...,
тоесть второй серии.
по крепление всё должно встать без проблем.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 03 Апреля 2014 07:56

Dranik писал(а):

по крепление всё должно встать без проблем.

Когда снимал насос показалось, что ДУТ-1-01 на защёлках... проверим сегодня Smile

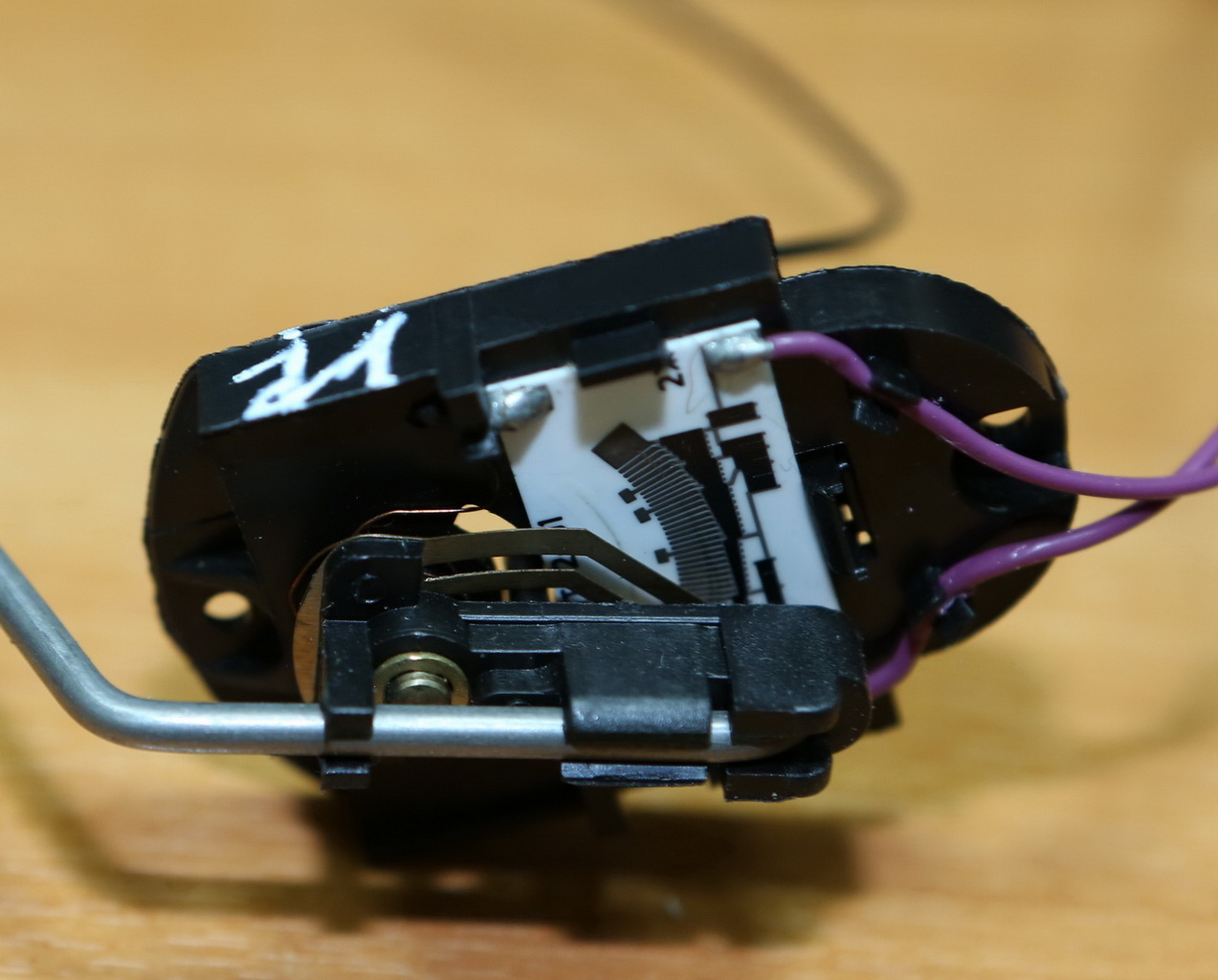

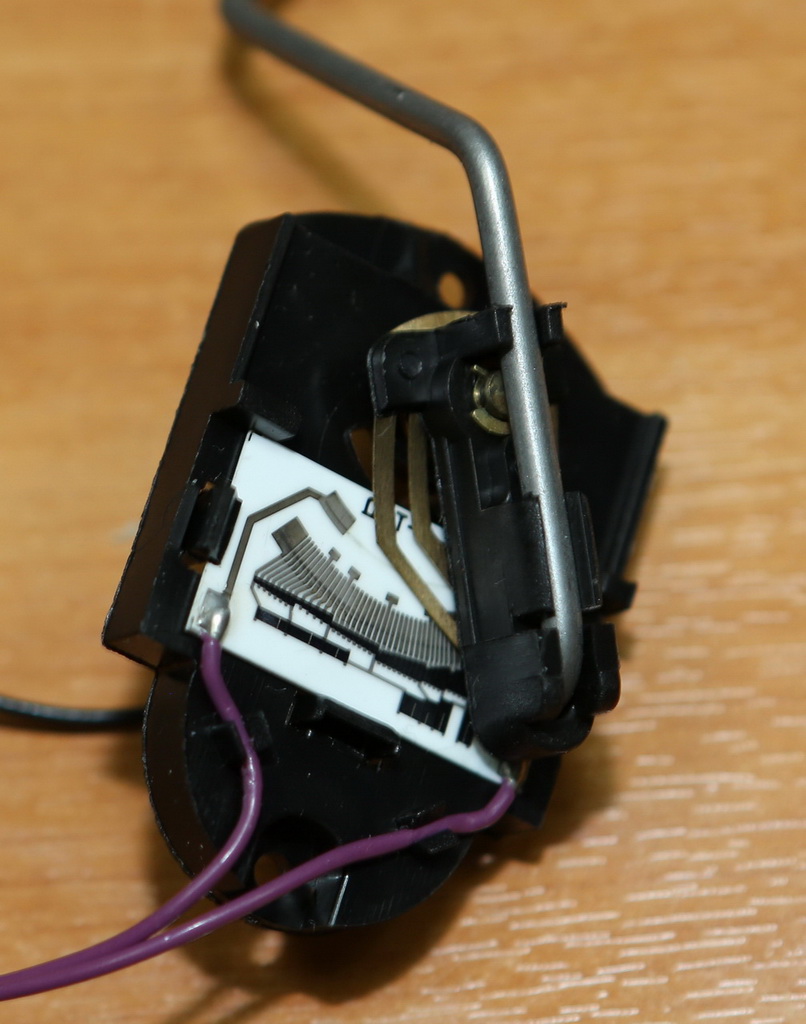

Вот ДУТ-2-01
Сопротивление:
1. В начале 248,5 Ом;
2. Середина 76 Ом;
3. В конце 20 Ом.
Замыкание на лампу резерва при 204 Ом по уровню, это так к сведению.

Описание:
Размер файла:	200.01 KB
Просмотрено:	251 раз(а)

Описание:
Размер файла:	259.19 KB
Просмотрено:	239 раз(а)

Описание:
Размер файла:	232.15 KB
Просмотрено:	240 раз(а)

Описание:
Размер файла:	257.6 KB
Просмотрено:	245 раз(а)

Описание:
Размер файла:	160.71 KB
Просмотрено:	233 раз(а)

Описание:
Размер файла:	192.97 KB
Просмотрено:	236 раз(а)

т808

На форуме 14 лет Сообщения: 47768 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 03 Апреля 2014 08:07

Рена писал(а):

показалось, что ДУТ-1-01 на защёлках..

ДУТ-1-01 на защёлках
ДУТ-1-02 на двух саморезах
но оба они НЕ для приборок ВП.

Для твоей нужен ДУТ 2-
который ты и взял. Good

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 03 Апреля 2014 08:19

т808 писал(а):

ДУТ-1-01 на защёлках

Для твоей нужен ДУТ 2-
который ты и взял. Good

А отверстия в корпусе ЭБН есть для саморезов?
Ладно предупредил, пойду искать саморезы, а то мне от гаража до ближайшего магазина пешком не дойти.

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 03 Апреля 2014 08:55

Рена писал(а):

А отверстия в корпусе ЭБН есть для саморезов?

должно быть.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 03 Апреля 2014 09:04

Какие по диаметру и длине ни кто не в курсе?

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 03 Апреля 2014 09:09

Рена писал(а):

Какие по диаметру и длине ни кто не в курсе?

точно скажу что маленькие.

типо таких, можеть даже чуть меньше.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 03 Апреля 2014 09:39

По внешней резьбе от компа 3мм не влез в отверстие дут-а, 2мм нормально, с CD рома скрутил. Pardon

Сорри что задаю глупые вопросы, но хочу сразу сделать не бегая в магазин, бак то нежелательно оставлять открытым без насоса.

Описание:
Размер файла:	319.16 KB
Просмотрено:	220 раз(а)

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 03 Апреля 2014 09:41

Рена писал(а):

Сорри что задаю глупые вопросы, но хочу сразу сделать не бегая в магазин

да всё нормально братко Drinks or Beer

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 04 Апреля 2014 07:26

После замены на ДУТ-2-01 показания уровня изменились, но не намного.

Было где то 3-и деления с ДУТ-1-02.
С ДУТ-2-01 4-и деления по шкале показометра, это учитывая расход около 5 литров до замены.

Замеры сопротивления на ДУТ-1-02
1. В начале 327,8 Ом;
2. Середина 117 Ом;
3. В конце 3 Ом.
Теперь понятно почему такая разница в показаниях уровня топлива.

Теперь лампа резерва загорается при резком разгоне или при правом повороте, при чём не самым крутым, но лампа не накаливания, а светодиодная.
Повезло, крепление было на саморезах.
Сетка бензонасоса после 42000км (4-е года).
Фото-отчёт.

Описание:	Шкала
Размер файла:	327.88 KB
Просмотрено:	261 раз(а)

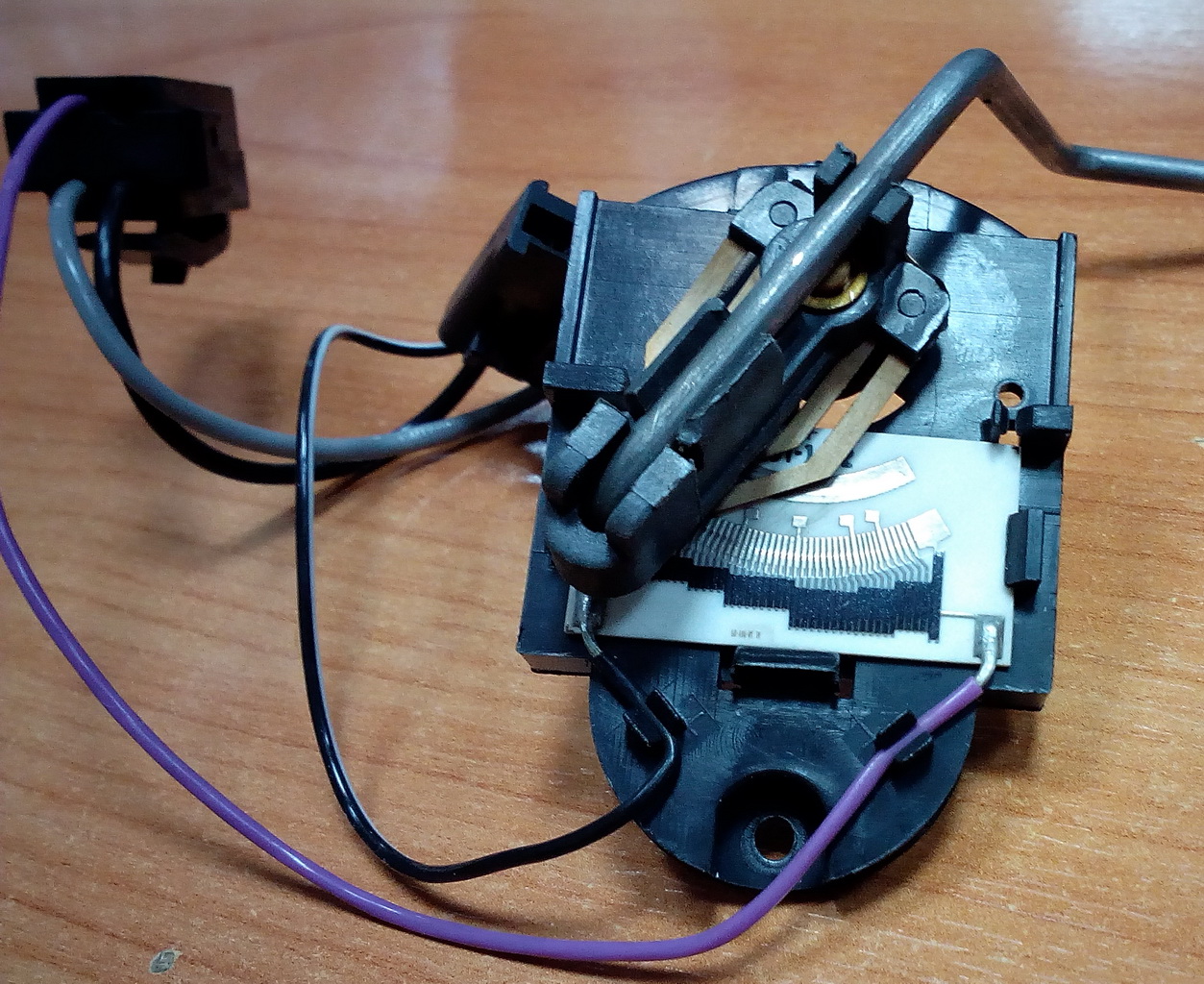

Описание:	ДУТ-1-02
Размер файла:	250.1 KB
Просмотрено:	252 раз(а)

Описание:	ДУТ-1-02
Размер файла:	518.19 KB
Просмотрено:	226 раз(а)

Описание:	ДУТ-1-02
Размер файла:	311.21 KB
Просмотрено:	226 раз(а)

Описание:	Сетка бензонасоса после 42000км
Размер файла:	258.69 KB
Просмотрено:	231 раз(а)

Описание:	Сетка бензонасоса после 42000км
Размер файла:	398.17 KB
Просмотрено:	206 раз(а)

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 04 Апреля 2014 08:30

РенаТы переменный резистор подключал вместо датчика или нет?

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 04 Апреля 2014 08:41

Рена писал(а):

Теперь лампа резерва загорается при резком разгоне или при правом повороте

Привыкай.

Это будет всегда при остатке 1/4 бака и меньше. supercool

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 04 Апреля 2014 08:42

Сохатый, не, нету пока.
Какие сопротивления должны быть по паспорту для показометра?

Добавлено спустя 1 минуту 31 секунду:

Yurik 999
Угу, как загорится надо заправиться по факту, методом вычитания посмотреть сколько остаётся в баке.

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 04 Апреля 2014 08:45

Рена писал(а):

Какие сопротивления должны быть по паспорту для показометра?

Я же тебе выше их давал...

Yurik 999 писал(а):

У комбинации приборов «высокой» панели при сопротивлении датчика указателя уровня топлива 238-262 Ом стрелка должна находиться в начале шкалы, при сопротивлении 59-71 Ом в середине шкалы, а при сопротивлении датчика 17-23Ом - должна отклоняться в конец шкалы (метка «1»)

Добавлено спустя 1 минуту 13 секунд:

Рена писал(а):

Угу, как загорится надо заправиться по факту, методом вычитания посмотреть сколько остаётся в баке.

Когда она начнет гореть постоянно - остаток должен быть 5-7 литров.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 04 Апреля 2014 08:50

Yurik 999 писал(а):

Я же тебе выше их давал...

Ну тогда смысла нет подключать переменный резистор, т.к. сопротивления датчика почти идеальные.

Сохатый

На форуме 14 лет Сообщения: 6429 Авто: 21099i; Я5.1.1; j5v13i02; Mul-nics X140

# 04 Апреля 2014 09:00

Рена писал(а):

Ну тогда смысла нет подключать переменный резистор, т.к. сопротивления датчика почти идеальные.

При отсутствии датчика стрелка что показывает? Что толку морочиться с датчиками если у тебя либо приборка неисправна, либо в ЧЯ потоп?

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 04 Апреля 2014 09:09

Сохатый
С ДУТ-1 стрелка топливо в космосе показывала.
Сейчас с ДУТ-2-01 всё нормально.

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 04 Апреля 2014 09:18

Рена писал(а):

Сетка бензонасоса после 42000км (4-е года).

можно сказать как новая Good

витмар

На форуме 14 лет Сообщения: 4964 Откуда: новосибирск Авто: ваз-21154.2007г.в.

# 03 Июля 2014 19:10

Подниму темку.Последнее время стал выделываться указатель топлива-мог работать,мог не работать.Вчера снял ДУТ(стоит ДУТ 11),почистил контактики на нем,проверил тестером-вроде работает,поставил все обратно-лампочка загорелась,стрелка чуть шевельнулась и все.Посчитал что это из-за малого количества топлива,заехал на азс,залил и оп-па лампочка погасла,а стрелка опять чуть шевельнулась и стоит на самой первой риске,т.е. показывает-пустой бак.Где что еще посмотреть.При тесте приборки стрелка ходит как положено.

Yurik 999

На форуме 13 лет Сообщения: 8948 Откуда: Москва Авто: Vesta SW Cross GFK33

# 03 Июля 2014 19:28

витмар писал(а):

лампочка погасла,а стрелка опять чуть шевельнулась и стоит на самой первой риске

Приборка глючит...
