yurchick799
# 07 Май 2015 22:46
Доброго времени! Прошу помощи в опознании

Описание:
Размер файла: 139.33 KB
Просмотрено: 236 раз(а)

Описание:
Размер файла: 100.18 KB
Просмотрено: 235 раз(а)

Brain164
# 07 Май 2015 22:51
Первое фото немного непонятно где это стоит и что это, а вот второе фото если память не изменяет, один разъем для подключения кондера, а другой АБС
gadgik
# 07 Май 2015 23:00
Первый диагностический Smile
yurchick799
# 07 Май 2015 23:01
Brain164 писал(а):

Первое фото немного непонятно где это стоит и что это, а вот второе фото если память не изменяет, один разъем для подключения кондера, а другой АБС

это все в районе эбу

Добавлено спустя 6 минут 47 секунд:

и еще вопрос, можно ли спалить мозги после снятия и установки торпеды, провода подключил вроде все, но чёт она у меня не заводится, зажигание включаю все приборы работают, но иммо после снятия с блокировки включается опять, как будто машинка не видит ключ в замке
Brain164
# 07 Май 2015 23:36
массовые провода ЭБУ затянуты нормально, а насос работает при включении зажигания?
B.black
# 07 Май 2015 23:45
Brain164 писал(а):

Первое фото немного непонятно где это стоит и что это, а вот второе фото если память не изменяет, один разъем для подключения кондера, а другой АБС


что на АБС и кондер по паре проводов идет? facepalm
Brain164
# 07 Май 2015 23:48
B.black
Да по два провода.
Вот Схема электрических соединений ЭСУД Россия-83 Bosch 1.5.4 ВАЗ-21102, 2111, 21122 с двигателем 2111:
Разъемы "А" и "В"
http://chipdiagnost.narod.ru/info-sxm3.html#loc3

Добавлено спустя 2 минуты 43 секунды:

желтый и зеленый подключаются к контактам диагностики системы АБС и идут к диагностическому разъему под рулевой колонкой.
yurchick799
# 08 Май 2015 06:25
Brain164 писал(а):

массовые провода ЭБУ затянуты нормально, а насос работает при включении зажигания?

нет не работает
yurchick799
# 09 Май 2015 17:14
Ребятки, роднинькие, ну помогите же мне с моим вопросом, я в отчаянии, у уже руки опускаются, депрессия начинается, cry

Добавлено спустя 51 секунду:

Ребятки, роднинькие, ну помогите же мне с моим вопросом, я в отчаянии, у уже руки опускаются, депрессия начинается, cry
al08
# 09 Май 2015 17:27
yurchick799 писал(а):

Ребятки, роднинькие, ну помогите же мне с моим вопросом, я в отчаянии, у уже руки опускаются, депрессия начинается, cry

Если даже не знаешь,как выглядит диагност.разъем - какого хера было лезть самостоятельно в проводку? А теперь спасите\помогите. facepalm
Спиди Гоньсчег
# 09 Май 2015 17:33
yurchick799
какой эбу у тебя , точная маркировка ? попробуй очистить еепром-иммо прошивкой эбу.

рассказывай подробней , что делал , что менялось, чтоб нам было понятней

Добавлено спустя 1 минуту 24 секунды:

лампочка джеки-чана загорается ?

при включении зажигания
gadgik
# 09 Май 2015 17:35
посмотри 3 рэлюшки с предами в районе ЭБУ,там одна на насос
yurchick799
# 09 Май 2015 19:29
al08 писал(а):

yurchick799 писал(а):

Ребятки, роднинькие, ну помогите же мне с моим вопросом, я в отчаянии, у уже руки опускаются, депрессия начинается, cry

Если даже не знаешь,как выглядит диагност.разъем - какого хера было лезть самостоятельно в проводку? А теперь спасите\помогите. facepalm

уважаемый не сочтите за грубость, но не тебе мне говорить куда лезть а куда не надо, если знаешь как помочь, то помоги я буду оч признателен, если нет , то ... Я снимал панель с целью шумоизоляции, ничего не менялось и делалось все аккуратно все провода маркировкой, может у кого есть схема проводки панели, т.е. какие провода и колодки куда втыкать.

Добавлено спустя 2 минуты 25 секунд:

Лампа чека горит и он даже работает
gadgik
# 09 Май 2015 20:15
там одна колодка соединяющая подкапотную проводку с панельной!
Brain164
# 09 Май 2015 23:28
yurchick799
http://chipdiagnost.narod.ru/
На этом сайте есть вся пожгутовая электропроводка по авто.
У тебя какая панель приборов (стандарт или евро 2006 г.в. ) и каое ЭБУ стоит?
B.black
# 10 Май 2015 00:25
yurchick799 писал(а):

, но иммо после снятия с блокировки включается опять, как будто машинка не видит ключ в замке


Не понял.
Еще раз подробней что тут. По шагово.
Как не видит? если говоришь что снимается с блокировки.
То есть снимается и через 5-15 минут становится обратно на блокировку?

Добавлено спустя 4 минуты 24 секунды:

Brain164 писал(а):

yurchick799
http://chipdiagnost.narod.ru/
На этом сайте есть вся пожгутовая электропроводка по авто.
У тебя какая панель приборов (стандарт или евро 2006 г.в. ) и каое ЭБУ стоит?


ЭБУ не причем.
ТС скорей затронул сигналку или иммобилайзер
yurchick799
# 10 Май 2015 22:40
B.black писал(а):


ЭБУ не причем.
ТС скорей затронул сигналку или иммобилайзер


В общем иммо встает на блокировку, затем я его снимаю с блокировки и поворачиваю ключ, все приборы работают, реле зажигания щелкает, сигналка работает как и раньше, короче все работает, но нет того прекраснго звука работы насоса и иммо при включенном зажигании блокируется через пару минут, наверное я свернул голову иммо и ехать мне к электрикам на галстуке. Проклеил б.... автомобиль.
B.black
# 11 Май 2015 00:24
Хм. х.з х.з.
Все равноя не понял правильно у тебя срабатывает имо или нет.
Сказал напиши по шагово. facepalm
1) включил-выключил зажигание-поднес ключ, пи-пи, имо-снял с охраны.
2)завел машину.
3) заглушил машину.
4) открыл-закрыл дверь
5) имо запищал длиным пиииииииииииииии- стал на охрану
Такой пример работы.
1) Если у тебя все так, только не заводится, то проверяй реле насоса, лучше замени проверкой.
2) если имо работает не так, то он не активирован, не подключен, сьехал.
Можно ЭБУ почистить ЕПРОм, отключить разъем от блока имо и завести.
И 3) все равно ты затронул сигналку и она блокирует насос.
yurchick799
# 11 Май 2015 06:34
B.black писал(а):

Хм. х.з х.з.
Все равноя не понял правильно у тебя срабатывает имо или нет.
Сказал напиши по шагово.


сижу в машине, все двери закрыты. Иммо начинает свою работу, т.е. встает на блокировку с продолжительным пииииииииииии, все встал. Тут я откр. Закр. Дверь и лампочка на нем начинает быстро моргать говоря мне о том что можно поднести к нему черный ключик и снять с блокировки, что я и делаю, а он говорит мне двумя короткими пиии, что разблокирован. Затем я включаю зажигание и не слышу работы насоса, выкл и вкл опять зажигание-насос молчит, затем иммо при включенном зажигании встает на блокировку с продолжительным пиииииииии, чего происходить не должно, т.к. зажигание включено.

Добавлено спустя 1 минуту 23 секунды:

Реле насоса проверял заменой
B.black
# 11 Май 2015 18:33
yurchick799
Проверь разьем ЭБУ.
Может не довоткнул. Ничего там не согнул контакты.
Имо реагирует, но это сам блок АПС-4.
А связи между АПС4 и ЭБУ нет.
yurchick799
# 11 Май 2015 21:46

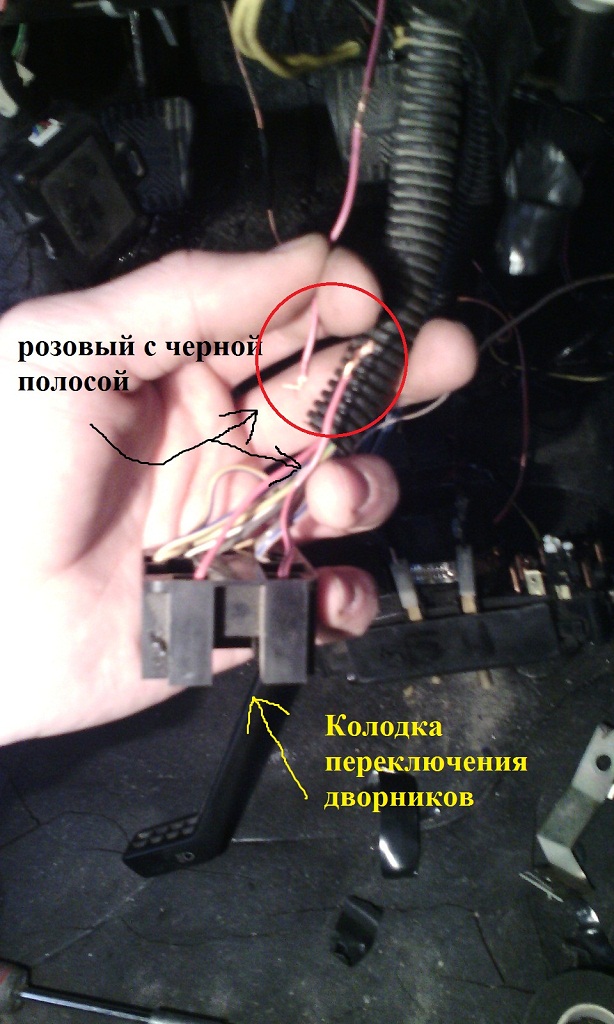

проблема решена dns4 "дело было не в бобине...")))). вот три фото, на 3ем колодка дворников, из нее выходит розовый с полоской провод, как выяснилось он на задний дворник. он был отрезан и подключен к коричневому проводу идущего с колодки замка зажигания. откуда шел этот розовый провод хз, но так было сделано до снятия торпеды, т.е. не мной, видимо я их зачем-то разъединил при снятии панели. как-то так!!!!
всем спасибо за помощь!!!

Описание:
Размер файла: 191.89 KB
Просмотрено: 234 раз(а)

Описание:
Размер файла: 162.84 KB
Просмотрено: 226 раз(а)

Описание:
Размер файла: 165.06 KB
Просмотрено: 227 раз(а)
