# 25 Октября 2011 17:13

Вот такую вещь смастрячил в гараже.

Описание:
Размер файла:	148,57 KB
Просмотрено:	876 раз(а)

Описание:
Размер файла:	236,26 KB
Просмотрено:	711 раз(а)

Описание:
Размер файла:	137,33 KB
Просмотрено:	682 раз(а)

Описание:
Размер файла:	148,03 KB
Просмотрено:	715 раз(а)

Описание:
Размер файла:	146,02 KB
Просмотрено:	683 раз(а)

Описание:
Размер файла:	149,8 KB
Просмотрено:	673 раз(а)

Описание:
Размер файла:	145,96 KB
Просмотрено:	704 раз(а)

Описание:
Размер файла:	144,84 KB
Просмотрено:	723 раз(а)

Описание:
Размер файла:	136,34 KB
Просмотрено:	683 раз(а)

Описание:
Размер файла:	144,85 KB
Просмотрено:	652 раз(а)

Описание:
Размер файла:	214,35 KB
Просмотрено:	655 раз(а)

Описание:
Размер файла:	153,18 KB
Просмотрено:	646 раз(а)

Описание:
Размер файла:	153,62 KB
Просмотрено:	669 раз(а)

Описание:
Размер файла:	145,78 KB
Просмотрено:	665 раз(а)

shubin81

На форуме 17 лет Сообщения: 6152 Откуда: Москва

# 26 Октября 2011 10:41

вода то чистая ?? я тоже такую хрень замутил но попроще...живу в мск - вода темная facepalm

правда и фильтр самопальный - тряпье обычное в банке железной
в желобе впаял трубку с отступом от дна вверх на 2 см - чтоб водичка хоть немного отстоенная текла. желоб заглушен с двух сторон - мойкой периодически осадок оттуда вымываю

air50

На форуме 18 лет Сообщения: 175

# 26 Октября 2011 16:00

shubin81 писал(а):

вода то чистая ??

Вода, АБСОЛЮТНО чистая,бесцветная и прозрачная.
Может потому,что сейчас осень и крыша от солнца не нагревается.
Но вероятнее всего потому,шо фильтруется хорошо.
Там 3 фильтра.

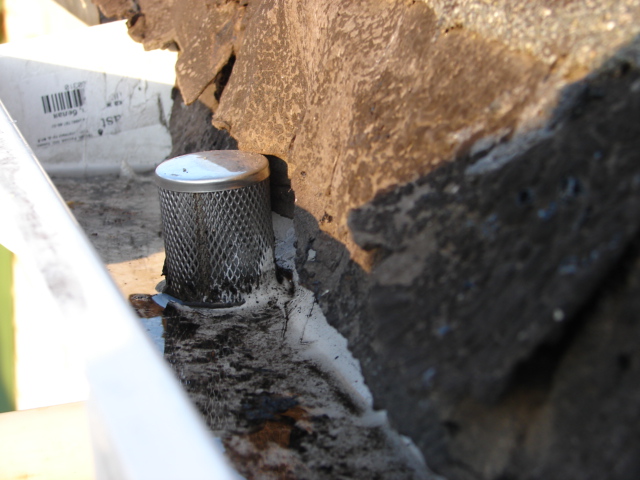

1.Фильтр грубой очистки-в желобе.
2.Фильтр тонкой очистки-висит отдельно.
3.Фильтр "сверхтонкой" Smile

очистки-на входе керхера прикручен.

Ну и кроме того,на пути воды нет ни одной детали,которая могла бы ржаветь.

П.С. Сосед пробовал собирать воду БЕЗ фильтров-получилась темная вода,которая при мойке оставляет разводы.
У меня при мойке разводов нет.

Клаssик

На форуме 17 лет Сообщения: 643 Откуда: Уфа Авто: ВАЗ-2102>2111>Tager>Fiat Doblo 2011г.в.

# 26 Октября 2011 18:43

Молодец! Аккуратно, компактно, красиво. Один вопрос: зиму как эта конструкция переживать будет?

air50

На форуме 18 лет Сообщения: 175

# 26 Октября 2011 19:40

Клаssик писал(а):

... зиму как эта конструкция переживать будет?

А в чем проблема?
За пару дней до заморозков(или сразу после их начала...в гараже ж тепло еще):
1.Отворачиваю гайку(заглушку) на отводке на 8-й картинке.
Теперь бОльшая часть воды из лотка будет просто сливаться из отверстия наружу.
2.Открываю кран на картинке 11 .

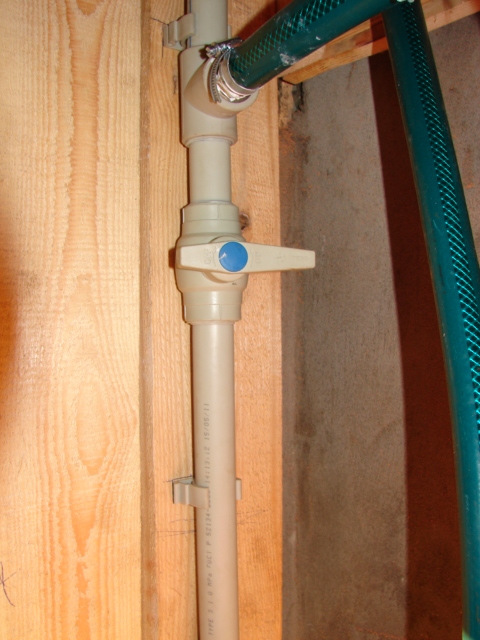

Теперь та вода,которая все же проникнет в систему будет выливаться наружу как по водосточной трубе,минуя фильтр тонкой очистки и резервуар.
3.Открываю кран внизу резервуара(картинка №5).
Вся вода из резервуара при этом сливается на улицу.
4.Откручиваю у фильтра тонкой очистки пластиковый колпак(картинка№2) и выливаю из него воду.

Как-то так....

П.С.Если есть сомнение в том,шо пластмасса переживет наши зимы,то "поживем-увидим".
Тем более,что система собрана из комплектующих,рассчитанных на мороз.
Ну продавцы так утверждали. Smile

Клаssик

На форуме 17 лет Сообщения: 643 Откуда: Уфа Авто: ВАЗ-2102>2111>Tager>Fiat Doblo 2011г.в.

# 26 Октября 2011 21:47

air50 писал(а):

1.Отворачиваю гайку(заглушку) на отводке на 8-й картинке.

Теперь бОльшая часть воды из лотка будет просто сливаться из отверстия наружу.

Видел, наверно, как зимой водосточные трубы на домах льдом забиваются? Жалко, если трубы разорвет. Да и лоток льдом забьётся - он же глухой. Может снять его нафиг, а трубу продуть и заглушить?

air50

На форуме 18 лет Сообщения: 175

# 26 Октября 2011 22:26

Клаssик писал(а):

Видел, наверно, как зимой водосточные трубы на домах льдом забиваются? Жалко, если трубы разорвет. Да и лоток льдом забьётся - он же глухой. Может снять его нафиг, а трубу продуть и заглушить?

1. Ну на крайняк,можно просто открутить фильтр грубой очистки в лотке(там все разборное) и отвести трубу от отверстия,закрепив слегка в стороне.Тогда в водосток вода вообще попадать не будет.
2.Лоток....в принципе,можно на зиму снять боковые заглушки(1-2 минуты времени),тогда он будет не глухой.Но вот сильно ли это поможет-Х.З.
Попробую,как он зиму перетерпит.
Если лопнет-заменю весной,он не дорого стОит.

ДюКЧ

На форуме 17 лет Сообщения: 8397 Откуда: 61 rus Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!

# 27 Октября 2011 08:57

ипаааать! это ж скока бабла вбухал в енту хреновину? штук 7? мне проще воду привезти и отстоять. эффект тот жа!

air50

На форуме 18 лет Сообщения: 175

# 27 Октября 2011 11:31

ДюКЧ писал(а):

это ж скока бабла вбухал в енту хреновину? штук 7? мне проще воду привезти и отстоять. эффект тот жа!

1.Чуть больше 4000 руб.
2.Если здоровья хватает-носи...Бог в помощь. Smile

Мне удобнее не носить....возраст,наверное,не тот уже.

MikeLoDeon

На форуме 16 лет Сообщения: 413 Откуда: Москва Авто: 2111>Rav4'09

# 27 Октября 2011 14:04

ммм... шикана Smile

Тоже себе делать буду, затрахался воду таскать... Ток я еще кипятильник хочу в бочку, и бочку металлическую и наружу.

shubin81

На форуме 17 лет Сообщения: 6152 Откуда: Москва

# 27 Октября 2011 16:07

вода темная без фильтров потому что в городе выхлопы сажа пыль и прочее дерьмо. в области к примеру на даче вода чистая минимально с 1 тряпкой....в городе такой фокус не канает. я сделал корпус из сетки размером со стакан и напихал туда тряпья...лучше но вода темная. тратить бабло на фильтр - пока имхо проще баклашками с дома возить
вот думаю еще один стаканчик спаять и заполнить его песком. может будет лучше

air50

На форуме 18 лет Сообщения: 175

# 27 Октября 2011 17:05

MikeLoDeon писал(а):

Ток я еще кипятильник хочу в бочку

Дело хорошее,но....
Кипятильник,как я понимаю,надо ставить ВНИЗУ бочки.
Иначе сверху вода закипать будет,а снизу будет все еще холодная.
А ставить снизу-сложновато.
Правда,можно еще вручную воду перемешивать...но это как-то некошерно. Smile

Цитата:

, и бочку металлическую и наружу.

Дело ваше,но я бы так не стал.
1.Обычные металлические бочки-ржавеют,вода в них становится темно-рыжей.Мыть такой водой хреново.
Бочки из нержавеющего металла-дОроги и...см п.2.
2.Металлические бочки ,установленные снаружи гаража-крадут.
У нас-регулярно.
Вырывают с корнем.

air50

На форуме 18 лет Сообщения: 175

# 27 Октября 2011 17:10

shubin81 писал(а):

вода темная без фильтров потому что в городе выхлопы сажа пыль и прочее дерьмо.

Может и поэтому.
Хотя у меня "рабочая" гипотеза была,что это происходит из-за того,что крыша покрыта рубероидом и при нагреве солнцем из него выделяется разная хрень,которая потом при дожде и смывается в накопитель.

Цитата:

тратить бабло на фильтр - пока имхо проще баклашками с дома

Я свой за 1200руб купил.
Но там и дешевле фильтры были...где-то от 600 руб.
Если разложить цену на количество помывок...то вроде и не так дорого.

ДюКЧ

На форуме 17 лет Сообщения: 8397 Откуда: 61 rus Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!

# 27 Октября 2011 19:16

вот-вот! 4 штуки + за фильтр периодически...! не, ребята, извините, меня жаба душит. тогды уж за 150 19-тилитровую баклаху с питьевой и с доставкой!

air50 писал(а):

2.Если здоровья хватает-носи...

делов-то! два шага от крана до багажника и в гараже шажок! причем кран по пути в гараж. простите великодушно скупердяя - мне это сделать - раз плюнуть, вот только лишним доходом не богат.

air50

На форуме 18 лет Сообщения: 175

# 27 Октября 2011 19:32

ДюКЧ писал(а):

вот-вот! 4 штуки + за фильтр периодически...!

Фильтр менять не надо.
Его просто периодически вынимаешь и промываешь в воде.

Цитата:

не, ребята, извините, меня жаба душит. тогды уж за 150 19-тилитровую баклаху с питьевой и с доставкой!

Тогда уж 5 баклах по 150 рублей=750 руб. Smile

Потому как,емкость объемом 110 литров.
И заполняется в любой самый средний дождик.

Цитата:

простите великодушно скупердяя - мне это сделать - раз плюнуть, вот только лишним доходом не богат.

Дык,никто же ж не заставляет.
У каждого своя ситуация.
У одного-кран рядом,а у другого-радикулит постоянный.
Короче,"что русскому хорошо,то немцу -смерть"(С)
Smile

дрон43

На форуме 15 лет Сообщения: 170 Откуда: Киров Авто: 21213

# 28 Октября 2011 14:50

не слушай никого,конструкция хорошая,только бочек должно быть две(одну на горячую,подогрев естессно),ну и смеситель.

al08

На форуме 14 лет Сообщения: 2759 Откуда: Волгоградская обл. Авто: ВАЗ-11170 2012 г.в.с кондёром.

# 28 Октября 2011 16:16

В нашей местности не прокатит - за все лето вообще может дождя не быть!

MikeLoDeon

На форуме 16 лет Сообщения: 413 Откуда: Москва Авто: 2111>Rav4'09

# 28 Октября 2011 16:46

air50 писал(а):

Дело хорошее,но....

А в чем проблема ТЭН воткнуть снизу?
Бочка металлическая, из-за того, что стоит 300р... А внутри ее просто эпоксидкой оболью. Пластиковая стоит с..а под 3 куска, и ее точно спистят... А металл - его и прикрепить не впадлу намертво... ВСе равно подставку под бочку делать

ДюКЧ

На форуме 17 лет Сообщения: 8397 Откуда: 61 rus Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!

# 28 Октября 2011 21:23

MikeLoDeon писал(а):

А внутри ее просто эпоксидкой оболью.

потрескается!

air50

На форуме 18 лет Сообщения: 175

# 28 Октября 2011 21:42

al08 писал(а):

В нашей местности не прокатит - за все лето вообще может дождя не быть!

Да уж...
А грунтовые воды глубоко?
А то у нас один чел собирается вручную скважину делать в погребе для добычи воды.
Типа,стОить это будет,в пересчете на 10 метров глубины,10 000-12 000 руб.
По времени затраты-1-2 дня.
Зато вода чистая,без ограничений и круглый год.

air50

На форуме 18 лет Сообщения: 175

# 28 Октября 2011 21:49

MikeLoDeon писал(а):

А внутри ее просто эпоксидкой оболью. ... А металл - его и прикрепить не впадлу намертво... ВСе равно подставку под бочку делать

1.Ты с эпоксидкой сам придумал или кто-то уже делал?
Если уже делали,то как оно?
Не трескается с течением времени?
2.У меня знакомый сделал(замуровал в бетон) подставку,прикрепил намертво бочку, дополнительно все к кирпичной стене цепью прикрепил.
Подъехали на грузовике,зацепили тросом-и все вырвали с мясом.Хорошо,цепь порвлась,а то бы гараж развалили.
Но если у вас все спокойно,то почему бы и нет....

michael

На форуме 17 лет Сообщения: 410 Откуда: Александров Авто: Elantra J4, 08г.в., Калинка Спорт, 10г.в.

# 29 Октября 2011 09:01

Автору зачет! Хорошо получилось.

rover

Ушлый вангер

На форуме 20 лет Сообщения: 2616 Авто: Старый чемадан

# 29 Октября 2011 16:01

А я беру обычно 4 канистры пустых, по 2 в руку, прохожу 30 шагов, набираю горячую круглый год, и несу сразу 4 обратно Smile

Автору - может проще и правда скважину рядом с гаражом пробурить, поговори с соседями. Надо посчитать, допустим требуется для полной оснастки и проч - 30 тыр. На 10 человек это по 3 тысячи - не так уж много.

А можно и председатея напрячь, чтоб допустим возле охраны поставил кран

ДюКЧ

На форуме 17 лет Сообщения: 8397 Откуда: 61 rus Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!

# 29 Октября 2011 21:05

air50 писал(а):

А грунтовые воды глубоко?
А то у нас один чел собирается вручную скважину делать в погребе для добычи воды.
Типа,стОить это будет,в пересчете на 10 метров глубины,10 000-12 000 руб.
По времени затраты-1-2 дня.
Зато вода чистая,без ограничений и круглый год.

вот то, что она будет чистая - не факт! а если в гаражах - 100пудово не факт!

shubin81

На форуме 17 лет Сообщения: 6152 Откуда: Москва

# 29 Октября 2011 21:21

rover писал(а):

А я беру обычно 4 канистры пустых, по 2 в руку, прохожу 30 шагов, набираю горячую круглый год, и несу сразу 4 обратно Smile

нда...не всем так везет. я вот каждую неделю завожу по 10 баклах из под омывайки....ну +-неделя - но после каких либо работ и(или) мойки - где то так
