Массы. Выжгло ЭБУ. - Пока только приоровская с 21126-м

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 16 Май 2022 22:00

Я подозреваю, что у меня недоделанное Евро 4 приоровское.

Добавлено спустя 12 минут 10 секунд:

АРКАША писал(а):

т808 писал(а):

Это выше уже было,но у MikhaylenkoPA Евро-3.

Тогда нужен не только номер блока , но ещё модель авто и движка на идентификацонной табличке под капотом Pardon

Движок приоровский, классический, 11126, 16 клап. Отличие от приоры в коробке передач, другая ГП, поэтому прошивки не взаимозаменяемые (выдает ошибку по ДС, т.к. скорость для определения включенной передачи блок читает с АБС, и не поймет, какая передача включена, я это проходил )))

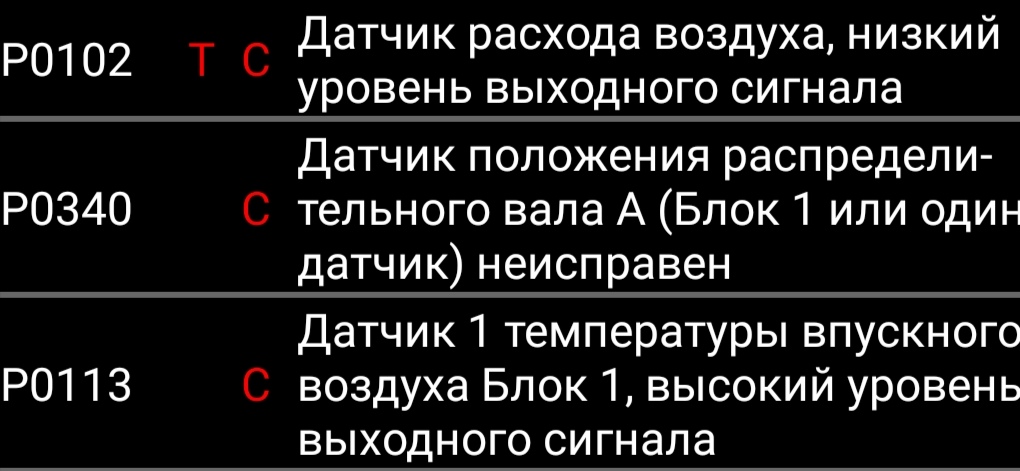

Описание:
Размер файла:	131.29 KB
Просмотрено:	82 раз(а)

АРКАША

На форуме 15 лет Сообщения: 2761 Откуда: Вологодская обл . Вожега Авто: ВАЗ 2190 Гранта

# 17 Май 2022 00:13

Пока только приоровская с 21126-м движком

ВАЗ Схемы ЭСУД ME17.rar
Описание:		Скачать
Имя файла:	ВАЗ Схемы ЭСУД ME17.rar
Размер файла:	1022.22 KB
Скачано:	95 раз(а)

АРКАША

На форуме 15 лет Сообщения: 2761 Откуда: Вологодская обл . Вожега Авто: ВАЗ 2190 Гранта

# 17 Май 2022 08:52

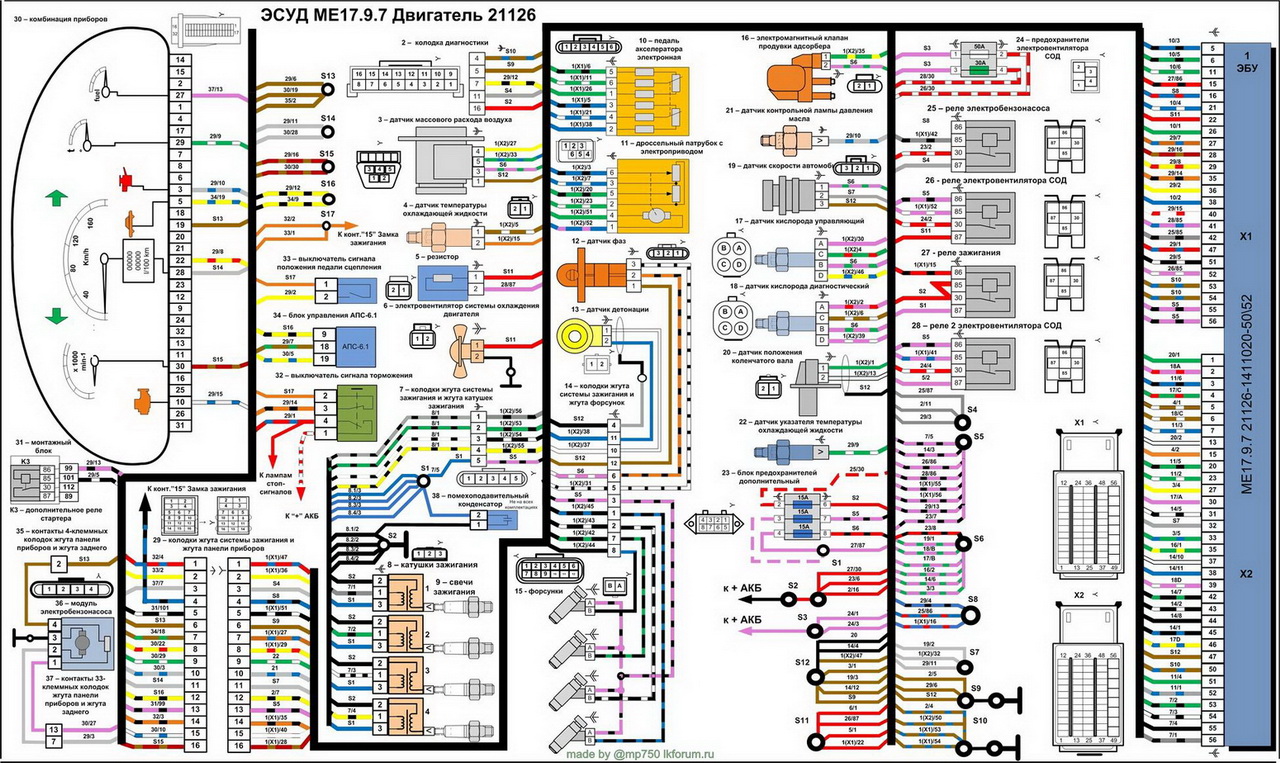

MikhaylenkoPA Добрые люди схемой поделились , по ходу твой вариант .

Калина (21126) ME17.9.7.jpg
Описание:
Размер файла:	462.36 KB
Просмотрено:	100 раз(а)

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 17 Май 2022 08:55

Да, пардон, двиг 21126 )))

АРКАША

На форуме 15 лет Сообщения: 2761 Откуда: Вологодская обл . Вожега Авто: ВАЗ 2190 Гранта

# 17 Май 2022 08:57

Рисунком не очень читабельно получается , форум не даёт загрузить больший размер Pardon

Кидаю упакованным в рар

Калина (21126) - схема ME17.9.7.rar
Описание:		Скачать
Имя файла:	Калина (21126) - схема ME17.9.7.rar
Размер файла:	430.57 KB
Скачано:	84 раз(а)

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 17 Май 2022 09:04

АРКАША писал(а):

MikhaylenkoPA Добрые люди схемой поделились , по ходу твой вариант .

Спасибо! Похоже, это именно она! Надо будет распечатать...

п1627кк

На форуме 6 лет Сообщения: 959 Откуда: Краснодар Авто: ВАЗ 2108 1985г.в.-> ВАЗ 21134 2010г.в., E3, АВТЭЛ М73, БК Comfort X114.

# 18 Май 2022 21:20

MikhaylenkoPA писал(а):

Спасибо! Похоже, это именно она! Надо будет распечатать...

MikhaylenkoPA, схему твоего ЭБУ не нашёл, но есть назначение контактов ЭБУ здесь: https://chiptuner.ru/content/pin_1797/

И так и да, если отвалится силовая масса S10 (контакты Х2-47, Х1-53,54), тогда вся нагрузка ляжет на один контакт массы электроники по цепи: Х2-47 - S12 - S9 - кузов.

Насколько понимаю, корпус ЭБУ изолирован от кузова как и в М73?

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 18 Май 2022 21:31

[quote="п1627кк"] так и есть... 47 испарило...

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 23 Май 2022 16:53

Так пацаны, подниму тему. Опять беда. Ошибки почти те же. Только теперь едет совсем уж хреново, пытается подгазовывать, глохнет. Сейчас на дальняке в самаре. Стою посреди города. Инструмент кое-какой есть, сейчас протяну еще раз ту массу за бардачком, сниму блок, посмотрю, как внутри дела.
Нужен мозговой штурм...

NAUexx

Модератор

На форуме 15 лет Сообщения: 15196 Откуда: Ивановская область Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993, была...

# 23 Май 2022 16:59

А чо тут штурмовать то? Снимай и разглядывай блок, может там явно чего выгорело/отвалилось. Pardon

Сброс с инициализацией ЭБУ есть чем сделать?

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 23 Май 2022 17:02

Есть. Сейчас начну разбирать...

Описание:
Размер файла:	127.78 KB
Просмотрено:	81 раз(а)

т808

На форуме 14 лет Сообщения: 47748 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 23 Май 2022 17:04

MikhaylenkoPA писал(а):

сейчас протяну еще раз ту массу за бардачком

А может эту массу с другого,более доступного,места взять,удлинив провод если нужно ?

NAUexx

Модератор

На форуме 15 лет Сообщения: 15196 Откуда: Ивановская область Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993, была...

# 23 Май 2022 17:19

MikhaylenkoPA писал(а):

Есть.

Делай. Две нижние ошибки должны будут точно уйти, т.к. они не текущие, а сохранённые.

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 23 Май 2022 17:25

Хз. На нижней массе вроде даже нет никакого провода. Верхнюю подтянул. Возможно обжимка клеммы, или обжимка внутри жгута...

angtar

На форуме 14 лет Сообщения: 350 Откуда: Белгород, 31RUS Авто: ВАЗ-11193, -2109

# 23 Май 2022 17:40

MikhaylenkoPA писал(а):

выдает ошибку по ДС, т.к. скорость для определения включенной передачи блок читает с АБС, и не поймет, какая передача включена

делаешь сброс ЭБУ с инициализацией и блок видит, откуда сигнал скорости брать...

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 23 Май 2022 17:42

Да, пацаны, опять выжгло 47 контакт. Теперь под корешок. Вероятнее всего, это обжимка внутри жгута, которая идет на гайку. Еще его проводник повело и замкнуло на 55 контакт. Завтра найду паяльник, восстановлю блок, и думаю обжимку (я ее видел и пропаивал) возле разъема 47 контакта посажу через провод на массу. Либо на сервис, но там жгут вытащить бороду снимать, шлейф на газульку не дает вытащить... нужны ваши идеи...

т808

На форуме 14 лет Сообщения: 47748 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 23 Май 2022 17:53

MikhaylenkoPA писал(а):

опять выжгло 47 контакт. Теперь под корешок. Вероятнее всего, это обжимка внутри жгута,

А если с 47-го контакта кинуть отдельный провод на массу кузова - так не проще и надежнее будет ?

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 23 Май 2022 18:11

Так и буду делать. По другому никак. Выведу массу из блока, повешу клеммник, и там вилку на кузов и на обжимку масс в жгуте возле к. 47. Искать верхнюю обжимку это пц. Пока удалось вернуть к возможности ехать в аварийном режиме. Как в первоначальном случае. Видно подглохание и было следствием касания 47 на 55 конт. Сейчас до ближацшей гостинки, коньяку. Завтра с утра буду думать. Тут у меня есть коллеги, помогут.

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 23 Май 2022 21:54

Выпил коньячку. Мысль заработала. Наиболее вероятная проблема в обжимке клеммы на кузов. Менее вероятная - вторя обжимка провода в косе с этой клеммы. Ближнюю обжимку я видел, она достаточно надежная, надеюсь, и дальняя тоже. Но эту клемму пропаять не получится, не подлезть, максимум, это обжать плоскогубцами. Сделаю это, и сделаю следующее: выведу массу с платы эбу и ближней обжимки на 47 ногу. Припаяю к ним клеммы, и посажу на кузов там, где фиксируется планка с релюшками. Должно сработать. Еще надо внимательно глянуть по схеме, какие массы еже идут на тот злополучный кузов. Откуда там такой ток, который просто испаряет проводник?

Добавлено спустя 58 минут 52 секунды:

Только одна мысль не дает покоя. Как бы все не сгорело нах. В этом случае выжигало проводник в эбу. А теперь будут гореть провода в шлейфе. Три тоненьких провода с датчиков. А там ковролин.

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 24 Май 2022 02:16

Все думаю. Сна нет. Решил, пока едет в авар. режиме, потихоньку до дома, за пару дней доберусь. Буду снимать панель, и с пристрастием курить косу. Найду все узлы, пропаяю, блок восстановлю. Иначе этот колхоз мне боком выйдет... тем более, на дальняк часто езжу. Всеж грешу на обжимку клеммы. Я в прошлый раз ее протягивал, пошевелил, и все восстановилось. В общем, смотреть надо по серьезному...

NAUexx

Модератор

На форуме 15 лет Сообщения: 15196 Откуда: Ивановская область Авто: 2111, 1.5L 8V, Я5.1.1, 2004; 21043, 1993, была...

# 24 Май 2022 10:15

MikhaylenkoPA писал(а):

Откуда там такой ток, который просто испаряет проводник?

Вот именно! А проводник у тебя "испаряется" случайно не в момент срабатывания карлсона СОД?

т808

На форуме 14 лет Сообщения: 47748 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 24 Май 2022 10:37

MikhaylenkoPA писал(а):

Только одна мысль не дает покоя. Как бы все не сгорело нафиг. В этом случае выжигало проводник в эбу. А теперь будут гореть провода в шлейфе. Три тоненьких провода с датчиков.

Можно подстраховаться и поставить в эту объединенную массу датчиков слабенький предохранитель.5-ти амперного за глаза хватит.

п1627кк

На форуме 6 лет Сообщения: 959 Откуда: Краснодар Авто: ВАЗ 2108 1985г.в.-> ВАЗ 21134 2010г.в., E3, АВТЭЛ М73, БК Comfort X114.

# 24 Май 2022 12:03

MikhaylenkoPA писал(а):

опять выжгло 47 контакт.

MikhaylenkoPA, выходит, у тебя силовая масса так и не появилась?
При вынутом разъёме прозвони контакты Х1-53,54, Х2-50 на кузов.
И эти же контакты в ЭБУ на его корпус (ЭБУ).

MikhaylenkoPA писал(а):

Видно подглохание и было следствием касания 47 на 55 конт.

Х2-55 это выход на КЗ 4 цилиндра.

MikhaylenkoPA писал(а):

Выведу массу из блока, повешу клеммник, и там вилку на кузов и на обжимку масс в жгуте возле к. 47.

Чтобы доехать, сделай проще: корпус ЭБУ посади на кузов.

MikhaylenkoPA писал(а):

Еще надо внимательно глянуть по схеме, какие массы еже идут на тот злополучный кузов. Откуда там такой ток, который просто испаряет проводник?

Согласно схемы, на обжимке S12 сидят
экран ДПКВ
экран ДД
масса ДМРВ (!)
масса ДС
масса ДФ. Одни массы, ток может идти только из ЭБУ.

Нашёл распиновку именно твоего ЭБУ.

9-BcDFisp-VPmR8ooPCA34ElzKE-960.zip
Описание:		Скачать
Имя файла:	9-BcDFisp-VPmR8ooPCA34ElzKE-960.zip
Размер файла:	297.05 KB
Скачано:	82 раз(а)

MikhaylenkoPA

На форуме 14 лет Сообщения: 3725 Откуда: Ростов-н/Д Авто: VAZ-21093i -> Калина 1,6х16 2011 г.в.

# 24 Май 2022 12:22

Камрады, отвечу всем. Да, подозрение есть, что все начинается при включении карсона. Оба раза в пробке. Массу эбу на кузов садить боюсь, см выше. Можно устроить пожар. По поводу предохранителя думал, и собираюсь ставить. Там к этой масее подтянуто дофига чего, в т.ч. и масса ЗЗ завязана. Сейчас еду худо-бедно. Буду снимать большое видео о моих злоключениях )

т808

На форуме 14 лет Сообщения: 47748 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 24 Май 2022 12:35

MikhaylenkoPA писал(а):

в т.ч. и масса ЗЗ завязана.

ЗЗ это что ? Pardon
