Всем привет!Нужна принципиальная схема модуля управления светотехникой на гранту,чтобы решить некоторые возникшие проблемы,буду благодарен за любую помощь.
Intemcom

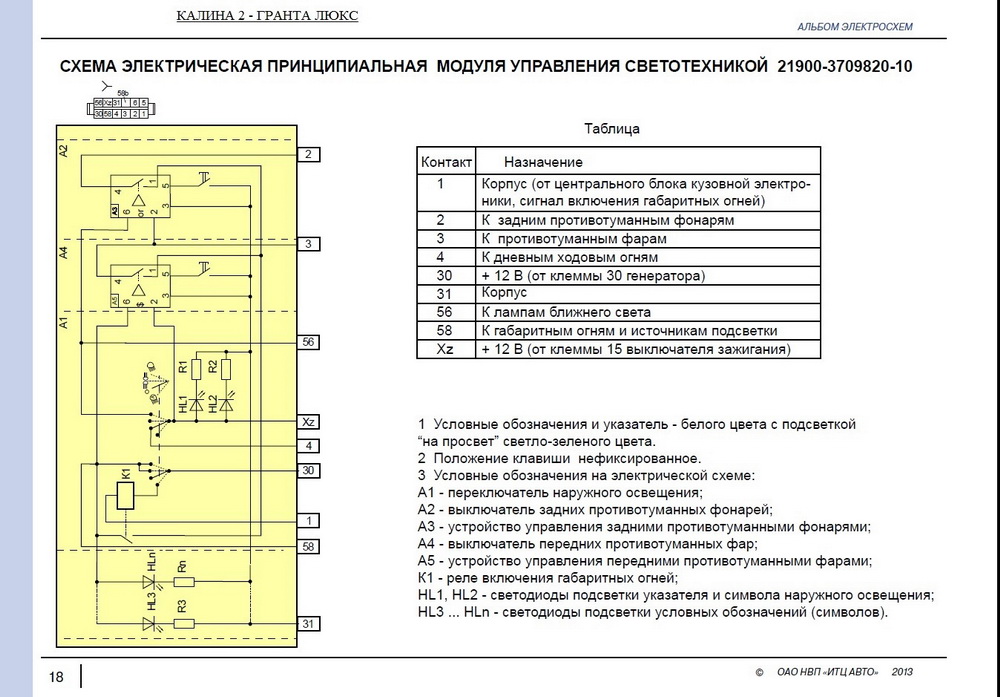

Всем привет.Попробую задать вопрос здесь.Должно ли быть напряжение на к.58 в положении 0 переключателя МУС?

Описание:
Размер файла: 156,33 KB
Просмотрено: 106 раз(а)


Последний раз редактировалось: Intemcom (12 Июля 2022 14:12), всего редактировалось 2 раз(а)
АРКАША
Intemcom Схема (картинка) увеличивается по клику Wink http://almarka.ru/shema-jelektricheskaja-principialnaja-modulja-upravlenija-svetotehnikoj-lada-granta/
Intemcom
Спасибо за ответ,но это деяние ВАЗ-а не отражает действительности,нужна принципиальная схема.
п1627кк
Intemcom писал(а):

Должно ли быть напряжение на к.58 в положении 0 переключателя МУС?


Нет.
Intemcom
Спасибо за ответ.Судя по этой *портянке*,которую я приложил,соглашусь,но на самом деле в МУС-е другое количество элементов включая микросхему и т.д.В соседней ветке попросил принципиальную схему,но вряд ли она у кого-то есть.У меня на 58 *ноге*5В,габариты светятся,думал,что в МУС-е какой-нибудь ключ потек или пробило.Купил новый МУС,поставил-те же 5В.На столе дома подал на Xz 12В на 58 *ноге*-0,добавил на 30 12В,на 58-0.Не знаю есть ли связь переключателя с плюсом З.З.А может так и было задумано,ведь написано- 58 к г.о. и источникам подсветки.Буду благодарен за помощь.
п1627кк
Intemcom писал(а):

У меня на 58 *ноге*5В,габариты светятся,


Intemcom, а если разъём МУСа отсоединить, габариты тухнут?
Intemcom
Да тухнут и подсветка приборов тоже.Сейчас смотрел схему задних жгутов,может по нему что-то идет,точнее прикнокали бывшие владельцы.
п1627кк
Intemcom, на разъёме жгута, с отключенным МУС, посмотри где какие напряжения присутствуют. Желательно с контролькой.
Intemcom
При выкл. З.З. 30-12В,при вкл. З.З.добавляется 12в к Xz,мерил Ц20.При положении переключателя А1 между 0 и средним габаритов и подсветки нет.Я думаю напруга прет с Xz через выкл.А1,надо смотреть сколько идет на подсветку.
Intemcom
Ну вот решено:МУС не причем напруга идет по другой цепи,возможно по замку зажигания.Буду смотреть схемы.
Intemcom
Проблема решена,МУС не причем.
CoolM
Intemcom
а что было то?
angtar
Intemcom писал(а):

мерил Ц20


ну ты раритет нашел...
п1627кк
Intemcom, габариты и подсветка приборки начинают светиться при включении зажигания?
NAUexx
Intemcom писал(а):

В соседней ветке попросил принципиальную схему,но вряд ли она у кого-то есть.


Ты не "в соседней ветке попросил", ты в этой же "калино-ветке" создал тему-пустышку... facepalm
АРКАША
Intemcom писал(а):

это деяние ВАЗ-а не отражает действительности,нужна принципиальная схема.

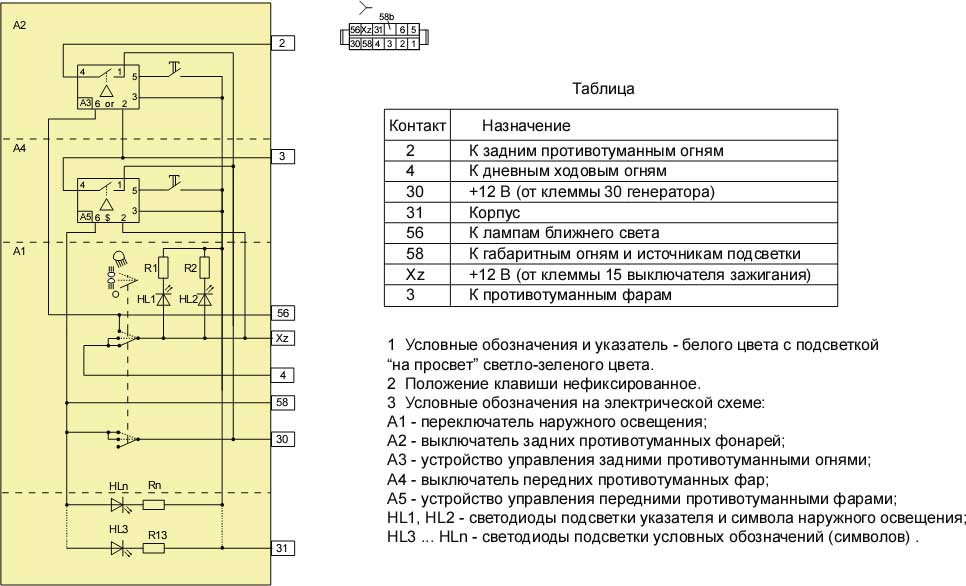

Intemcom Однако ... сие и есть принципиальная электрическая схема модуля управления светотехникой , а именно 21900-3709820-00 . Всё соответствует действительности Pardon
Схема МУС может иметь варианты в зависимомти от комлектации , не смотря на полное внешнее сходство блоков Wink

Описание:
Размер файла: 76,44 KB
Просмотрено: 96 раз(а)

МУС 2.jpg
Описание:
Размер файла: 191,73 KB
Просмотрено: 92 раз(а)

МУС 2.jpg
Intemcom
Уважаемый, это не принципиальная схема,это гибрид блок схемы с хр-н(ВАЗ знает ) с чем.Завтра скину файл *печатки*.

Добавлено спустя 8 минут 47 секунд:

а что было то?
Питание с Xz подается на кн.4 ,кн. 58 пустой в этом положении,значит напряжение подается с другой цепи на мои задние габариты.Хочу выяснить как должно быть на самом деле.
Intemcom
angtar писал(а):

Intemcom писал(а):

мерил Ц20


ну ты раритет нашел...


Я в70-х с таким работал по профессии.

Добавлено спустя 5 минут 45 секунд:

п1627кк писал(а):

Intemcom, габариты и подсветка приборки начинают светиться при включении зажигания?


Да.Убрал 58 с МУС-а от жгута-те же 5В и габариты мерцают-буду смотреть цепь ДХО.

Добавлено спустя 14 минут 25 секунд:

NAUexx писал(а):

Intemcom писал(а):

В соседней ветке попросил принципиальную схему,но вряд ли она у кого-то есть.


Ты не "в соседней ветке попросил", ты в этой же "калино-ветке" создал тему-пустышку... facepalm


Во-первых не *ты*, проявите уважение даже к новичкам форума,а во-вторых пустышкой эта тема может быть только для Вас,так как проблемы автовладельцев с ВАЗ-овской электроникой у Вас не не вызывают никаких эмоций.Или это были просто понты?
п1627кк
Intemcom писал(а):

Убрал 58 с МУС-а от жгута-те же 5В и габариты мерцают-буду смотреть цепь ДХО.


Похоже, у одной из ламп ДХО нет массы на кузов.
Intemcom
Дружище, спасибо за помощь,но проще узнать,что должно быть на габаритах(вольтаж) при включенном зажигании,Дикий,дикий АВТОВАЗ!
п1627кк
Intemcom писал(а):

что должно быть на габаритах(вольтаж) при включенном зажигании,


Ноль целых, ноль десятых Вольта.
NAUexx
Intemcom писал(а):

проявите уважение даже к новичкам форума


Во-первых, рекомендую, как новичку, сперва самому проявить уважение к правилам форума, которые запрещают задавать один и тот же вопрос в разных темах... "ветках".
Пословицу про Устав и чужой монастырь напомнить?
Что ж не продолжилось то в уже созданной теме?
Во-вторых, тут все на "ты", невзирая на чины и ранги... Это тоже своего рода негласное правило тут.
В-третьих,
Intemcom писал(а):

что должно быть на габаритах(вольтаж) при включенном зажигании

. Если не включён выключатель наружного освещения, то "0" Вольт.
А то, что габариты подсвечивают, так это - порванный баян, как и прочая нештатная иллюминация в корме (отсутствие массы в задних фонарях), за ознакомление с которым ты оплатил новый МУС. facepalm
Intemcom писал(а):

проблемы автовладельцев с ВАЗ-овской электроникой у Вас не не вызывают никаких эмоций.


Конечно не вызывают... у меня их (проблем) нет. Pardon
А если и появляются, то я их спокойно решаю, без этих вот эмоций по Станиславскому:
Intemcom писал(а):

Дикий,дикий АВТОВАЗ!

facepalm
Intemcom
NAUexx писал(а):

Intemcom писал(а):

проявите уважение даже к новичкам форума


Во-первых, рекомендую, как новичку, сперва самому проявить уважение к правилам форума, которые запрещают задавать один и тот же вопрос в разных темах... "ветках".
Пословицу про Устав и чужой монастырь напомнить?
Что ж не продолжилось то в уже созданной теме?
Во-вторых, тут все на "ты", невзирая на чины и ранги... Это тоже своего рода негласное правило тут.
В-третьих,
Intemcom писал(а):

что должно быть на габаритах(вольтаж) при включенном зажигании

. Если не включён выключатель наружного освещения, то "0" Вольт.
А то, что габариты подсвечивают, так это - порванный баян, как и прочая нештатная иллюминация в корме (отсутствие массы в задних фонарях), за ознакомление с которым ты оплатил новый МУС. facepalm
Intemcom писал(а):

проблемы автовладельцев с ВАЗ-овской электроникой у Вас не не вызывают никаких эмоций.


Конечно не вызывают... у меня их (проблем) нет. Pardon
А если и появляются, то я их спокойно решаю, без этих вот эмоций по Станиславскому:
Intemcom писал(а):

Дикий,дикий АВТОВАЗ!

facepalm


Не собираюсь дискутировать,человек поделенный на*0* сам становится нулем!
Intemcom
Печатка

Печатная плата МУС-а.jpg
Описание:
Размер файла: 419,28 KB
Просмотрено: 89 раз(а)

Печатная плата МУС-а.jpg
