Andrey62RZN



На форуме 1 год
Сообщения: 41
Откуда: Рязань
Авто: ВАЗ 21124, 1.6, 16V
Сообщение Добавлено: 31 Марта 2015 13:46
Ответить с цитатой

Добрый день, вопрос такой, при включении поворотников либо аварийки происходит просадка напряжения в такт миганию и собственно лампочки подсветки приборки тоже мигают. Так вот как избавиться от мигания лампочек в приборке в такт миганию поворотников? И желательно без разборки панели приборов...


 Описание:
 Размер файла:  92,73 KB
 Просмотрено:  138 раз(а)




Последний раз редактировалось: Andrey62RZN (31 Марта 2015 18:33), всего редактировалось 1 раз
Вернуться к началу
Andrey62RZN сейчас offline Посмотреть профиль Отправить личное сообщение
Andrey62RZN



На форуме 1 год
Сообщения: 41
Откуда: Рязань
Авто: ВАЗ 21124, 1.6, 16V
Сообщение Добавлено: 31 Марта 2015 16:44
Ответить с цитатой

Неужели никто не сталкивался с такой проблемой? Или наоборот у всех так и есть и это нормально? Очередная недоработка панели приборов инженеров-конструкторов ВАЗа?
Я конечно понимаю, что ездить можно не заморачиваясь, но считаю, что так не должно быть...
Вернуться к началу
Andrey62RZN сейчас offline Посмотреть профиль Отправить личное сообщение
беспокойный



На форуме 6 лет
Сообщения: 1473
Откуда: улицы пыльного города
Авто: у меня всё было
Сообщение Добавлено: 31 Марта 2015 17:03
Ответить с цитатой

Встань с горящими фарами к стене и включи поворотник, увидишь что фары тоже мерцают в такт поворотникам.
Лечится покупкой иномарки, у которой нормально спроектировали электросхему и нормально собрали на заводе.
Ну или можно увлекательно провести выходные, занимаясь переборкой генератора, протяжкой точек заземления и дополнительной проводки.

_________________
Перед запуском автомобиля стартером надо провернуть коленчатый вал рукояткой, чтобы разогнать масло по системе смазки двигателя.
Вернуться к началу
беспокойный сейчас offline Посмотреть профиль Отправить личное сообщение
Andrey62RZN



На форуме 1 год
Сообщения: 41
Откуда: Рязань
Авто: ВАЗ 21124, 1.6, 16V
Сообщение Добавлено: 31 Марта 2015 17:08
Ответить с цитатой

беспокойный
я так понимаю, что это явление у всех и не стоит заморачиваться
Вернуться к началу
Andrey62RZN сейчас offline Посмотреть профиль Отправить личное сообщение
TDream



На форуме 4 года
Сообщения: 3133
Откуда: Юго-восток Украины
Авто: 0994 07гв 1,6i Я7.2 Евро-2 БК ЕП 52ткм укрсток с салона
Сообщение Добавлено: 31 Марта 2015 17:43
Ответить с цитатой

Andrey62RZN писал(а):
я так понимаю, что это явление у всех и не стоит заморачиваться

Не у всех. У некоторых.
Начни с ревизии провода -АКБ - масса кузова (и его контактов).

_________________
21063 > 110218 > 210994
Вернуться к началу
TDream сейчас offline Посмотреть профиль Отправить личное сообщение
Andrey62RZN



На форуме 1 год
Сообщения: 41
Откуда: Рязань
Авто: ВАЗ 21124, 1.6, 16V
Сообщение Добавлено: 31 Марта 2015 18:00
Ответить с цитатой

TDream писал(а):
Начни с ревизии провода -АКБ - масса кузова (и его контактов).


Проверял, там все по делу. Приборка новая и как известно в ней используются светодиоды (в том числе и на поворотники), а на освещение приборов идут обычные лампы номиналом 1,2 Вт 12 В (их 5 штук).

Добавлено спустя 15 минут 35 секунд:

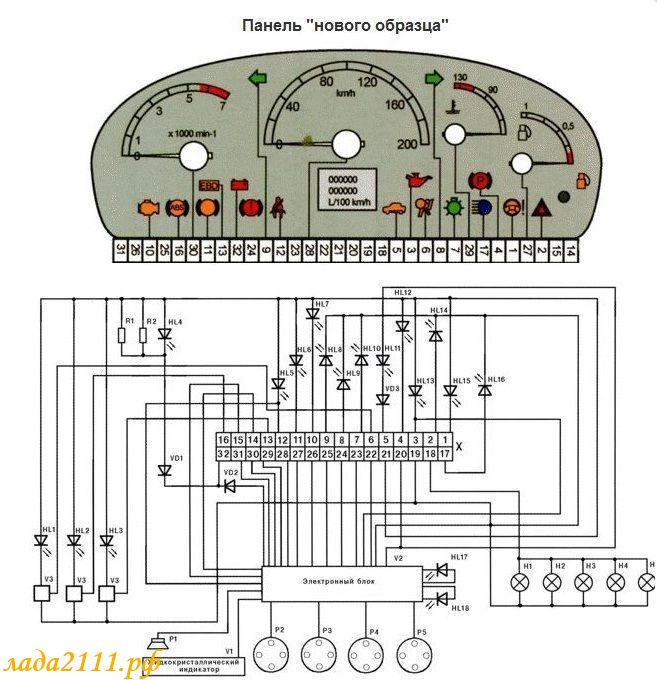

Как мне кажется, соединение (отмеченное красным) лишнее....Не пойму для чего его содинили с лампами подсветки приборов.
И пока на данный момент в голову приходит одна идея....впаять диод (отмеченно синим). Но это опять же разбирать приборку, а в новую лезть нет желания.....да и к тому же там микроэлементы на плате, так что в бытовых условиях не "развернешься" чтоб вообще туда что то впаять или перепаять!



 Описание:
 Размер файла:  138,09 KB
 Просмотрено:  90 раз(а)



Вернуться к началу
Andrey62RZN сейчас offline Посмотреть профиль Отправить личное сообщение
TDream



На форуме 4 года
Сообщения: 3133
Откуда: Юго-восток Украины
Авто: 0994 07гв 1,6i Я7.2 Евро-2 БК ЕП 52ткм укрсток с салона
Сообщение Добавлено: 31 Марта 2015 18:18
Ответить с цитатой

Andrey62RZN писал(а):
Проверял,

Andrey62RZN писал(а):
при включении поворотников либо аварийки происходит просадка напряжения

Тогда где происходит просадка, где измерял?

_________________
21063 > 110218 > 210994
Вернуться к началу
TDream сейчас offline Посмотреть профиль Отправить личное сообщение
Andrey62RZN



На форуме 1 год
Сообщения: 41
Откуда: Рязань
Авто: ВАЗ 21124, 1.6, 16V
Сообщение Добавлено: 31 Марта 2015 18:20
Ответить с цитатой

TDream писал(а):

Andrey62RZN писал(а):
при включении поворотников либо аварийки происходит просадка напряжения



Возможно я не так выразился, но имел в виду, что подсветка приборов тоже начинает мигать в такт с миганием поворотников.
То есть говоря простым языком, когда загорается на приборной панеле стрелочка поворотника, то подсветка приборки горит в полнакала.....при затухании стрелочки на приборке, подсветка горит в полный накал и все хорошо....

Ощущение такое, будто крадется половина напряжения с лампочек подсветки панели приборов в момент работы поворотников либо аварийки.
Вернуться к началу
Andrey62RZN сейчас offline Посмотреть профиль Отправить личное сообщение
telepnev



На форуме 5 лет
Сообщения: 138
Откуда: от верблюда
Авто: LADA-111 1.6 16V 2006
Сообщение Добавлено: 31 Марта 2015 19:49
Ответить с цитатой

Проверяй массы, на АКБ, на гене, в фарах в конце концов. Ничего не должно мигать. Проверь заряд АКБ.
_________________
Сергей.
Вернуться к началу
telepnev сейчас offline Посмотреть профиль Отправить личное сообщение
Zippo2



На форуме 9 лет
Сообщения: 1347
Откуда: Сибирь регион 54
Авто: ВАЗ 21102 янв 5.1.1 2001
Сообщение Добавлено: 01 Апреля 2015 18:59
Ответить с цитатой

Особенно проверь массы в салоне, сходи на чип тюнер, там показаны места масс, ну и фак никто не отменял.
99 % за массы.

_________________
А она мне нравится, хоть и не красавица!
Пробег больше 200ткм.
Вернуться к началу
Zippo2 сейчас online Посмотреть профиль Отправить личное сообщение
оан



На форуме 1 год
Сообщения: 1
Сообщение Добавлено: 09 Апреля 2015 13:26
Ответить с цитатой

После снятия и обратной установки панели на ваз 21103, никак не могу найти розетку ("мамка", подводящие провода белый и жёлтый с чёрной полосой) к которой подключается реостат (регулятор яркости подсветки). Собрал, вся электрика работает без проблем, но разумеется нет подсветки там везде, где она должна быть. По всей видимости, когда ставил панель обратно где-то придавил эту розетку к полу, т.к. осмотр всех жгутов результатов не дал. Повторного снятия панель уже не выдержит, поэтому хочу реостат подключить к определённым точкам проводки к тем, куда идут по схеме провода от этой запрятавшейся розетки.Будьте добры, подскажите, если я последовательно подключу реостат один его провод к контакту №8 колодки Ш2 на монтажном блоке, а второй провод к к белому проводу, идущему на лампочку подсветки прикуривателя-это будет нормально, ничего не замкнёт. Может есть другие варианты подключения. Подскажите. Спасибо.
Вернуться к началу
оан сейчас offline Посмотреть профиль Отправить личное сообщение
LuckyM



На форуме 11 лет
Сообщения: 665
Откуда: г. Волгоград
Авто: ВАЗ 21124`07 ГУР
Сообщение Добавлено: 09 Апреля 2015 14:28
Ответить с цитатой

Тоже мигает приборка, на Калине у жены такого нет.
Вернуться к началу
LuckyM сейчас offline Посмотреть профиль Отправить личное сообщение
