eco
# 06 Марта 2017 20:11
sidrva писал(а):

Не знаю откуда у меня там шаги появились


В пид для torque bosch mp7.0 вообще вольты указаны Smile :
Цитата:

Коррекция дл. впрыска по сигналу с ДК Lambda 2101 AB*1 0.5 1.496 volt 8211F1
Аддитивн. сост. фактора адаптации состава смеси (мс) InjPulsCor 2101 AC*1 0 100 ms 8211F1
Мультипл. сост. фактора адаптации состава смеси (-) InjPulsCor 2101 AD*1 0.5 1.496 volt 8211F1


Минимальное значение = 0,5
Мах = 1,496
А вот формулы расчета нет, тупо взят байт.
Байт имеет 256 значений от нуля до 255
Если Мах и Мин верны то, если
128 соответствует 1
0=>0,5
255=>1,496
0,5+АВ/256 = 0,5+АВ*0,00390625
Поискал подобные формулы по другим пидам и нашел для ЭБУ Январь 7.2
Цитата:

Коэффициент коррекции времени впрыска InjPulsCor 2101 P*0.00390625+0.5 0.5 1.496 coeff 8210F1


Аналогично для Мультипл. сост. фактора адаптации состава смеси:
0,5+АD*0,00390625
для Аддитивн. сост. можно также исходить из крайних значений:
Мин = 0
Макс = 100 мс
А вот где минимум и максимум?
Логично, если :
0=>0
255=>100 мс
Формула:
(100/255)*АС = АС*0,39215686
Из пида:
Цитата:

BOSCH mp7 Длительность времени впрыска InjPlsWdth 2101 (Q*256+R)*0.024 0 524.28 ms 8211F1


Максимум длительности впрыска заложена 524 мс
Смотрю свои логи
Не слабая у меня коррекция вспрыска на хх - около 100 мс получается
Если считать таким образом.
При этом напряжение с ДК не говорит, что смесь богатая.
Что-то тут не то, формула наверное иначе считается.
Для других эбу надо найти это значение.

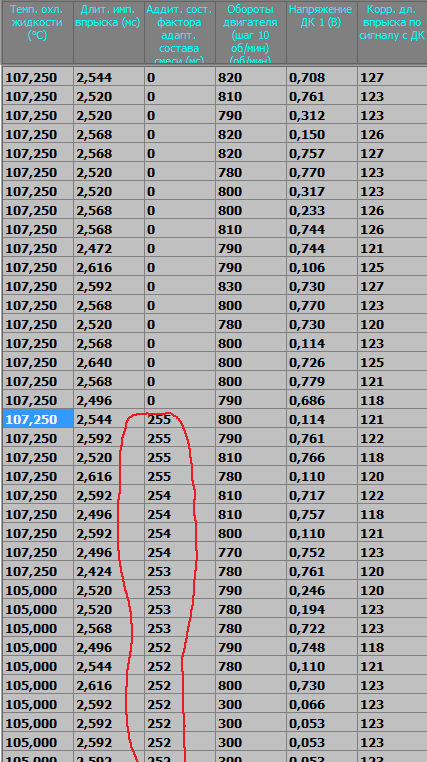

Корр. на ХХ.png
Описание: Измерено OpenDiag Mobile. Просмотр лога в DiagView.
Размер файла: 34.01 KB
Просмотрено: 265 раз(а)

Корр. на ХХ.png

Последний раз редактировалось: eco (07 Марта 2017 18:52), всего редактировалось 1 раз
sidrva
# 06 Марта 2017 21:03
Что там в торку заложено смотреть не будим!
По типовым длительность впрыска у Вас превышена, судя по таблице.
По корректировке дл. впрыска. Отсчет от значения 128 - как бы без корретировки, а вот отклонение меньше или больше и есть корректировка. В отмеченной строке 121, т.е. минус 7. Как то так я понимаю Rolling Eyes
А что OpenDiag Mobile показывает?
NAUexx
# 06 Марта 2017 23:22
eco писал(а):

для Аддитивн. сост. можно также исходить из крайних значений:
Мин = 0
Макс = 100 мс
А вот где минимум и максимум?


Так аддитивная в % должна быть, не?
eco
# 07 Марта 2017 19:43
sidrva писал(а):

А что OpenDiag Mobile показывает?


Выше показан лог созданный программой OpenDiag Mobile. Просмотр лога в программе DiagView.
sidrva писал(а):

По корректировке дл. впрыска. Отсчет от значения 128 - как бы без корретировки, а вот отклонение меньше или больше и есть корректировка. В отмеченной строке 121, т.е. минус 7. Как то так я понимаю


Да, я уже стал привыкать и к таким цифрам. Для диагностики и этого достаточно. Конвертировал эти данные в Эксел, чтобы среднее подсчитать, получилось около 128.
Мне только пока непонятно, чего ради один коэффициент резко поменял значение с нуля до 255. Но это уже другой разговор.
sidrva писал(а):

Что там в торку заложено смотреть не будим!


В программе DiagnozNK v. 1.23 есть файлы инициализации, в них формулы. Правда для Боша 7.0 нет, а в файлах Январь-Евро2.dnk и VAZ_BOSH797.dnk
такая формула:
Коэффициент коррекции времени впрыска: BYTE/256+0,5

В Протокол обмена KWP2000 — ЭБУ Январь, Bosch M1.5.4 — Евро2
На стр 24 и 28 такая формула:
Коэффициент коррекции времени впрыска: N=(E+128)/256
Раскрываем скобки: N = Е/256 + 0,5

Добавлено спустя 53 минуты 45 секунд:

NAUexx писал(а):

Так аддитивная в % должна быть, не?


Возможно это от ЭБУ зависит. Гдето могут быть и проценты. Но:
add - прибавление, а прибавлять к времени впрыска мы можем время.
multiply - умножение.

Цитата:

Аддитивная коррекция смеси
Аддитивная коррекция смеси работает на холостом ходу и частично в нижнем диапазоне нагрузок. При аддитивной коррекции смеси фиксированные значения коррекции прибавляются к вычисленному базовому времени впрыска (либо вычитаются из него).



Из книги дв ваз211 конроллер mp70h bosch.png
Описание:
Размер файла: 396.88 KB
Просмотрено: 257 раз(а)

Из книги дв ваз211 конроллер mp70h bosch.png
NAUexx
# 07 Марта 2017 21:30
eco писал(а):


NAUexx писал(а):
Так аддитивная в % должна быть, не?

Возможно это от ЭБУ зависит. Гдето могут быть и проценты. Но:
add - прибавление, а прибавлять к времени впрыска мы можем время.


Ну, то что "add" - это "добавить", так это и так понятно... Осталось только перевести это в удобоваримые понятия, т.е. "добавить" к тому, "что есть" в процентах от того, "что есть"... Белиберда какая-то получилась... но так есть... Pardon
eco
# 08 Марта 2017 20:17
NAUexx писал(а):

Осталось только перевести это в удобоваримые понятия, т.е. "добавить" к тому, "что есть" в процентах от того, "что есть"... Белиберда какая-то получилась... но так есть...


Посмотрел типовые параметры разных ЭБУ, там так и есть, аддит. коррекция в процентах, но в Боше 7.0 - в мсек. В процентах очевидно лучше будет происходить адаптация, раз с мсек перешли на проценты.
Спиди Гоньсчег
# 09 Марта 2017 01:20
eco писал(а):

Посмотрел типовые параметры разных ЭБУ, там так и есть, аддит. коррекция в процентах, но в Боше 7.0 - в мсек


кое что в тему
http://mlab.org.ua/forum/download/file.php?id=7058

http://mlab.org.ua/forum/viewtopic.php?f=25&t=1002&start=60
eco
# 09 Марта 2017 16:43
Спиди Гоньсчег писал(а):

кое что в тему
http://mlab.org.ua/forum/download/file.php?id=7058


Натолкнуло на мысль.
Аддитивная составляющая может быть как положительным числом, так и отрицательным, соответственно в байт значения ответа от эбу записывается знаковое число в дополнительном коде.
Тогда это дает понимание представленным ранее на картинке цифрам аддитивной коррекции.
Повторю эту картинку ниже.
255 -> 11111111
Старший разряд (первая единица, слева), является знаковым.
Если ноль, то положительные числа, если 1 – отрицательные.
255 это 11111111 ровно -1
254 это 11111110 равно -2
253 это 11111101 равно -3
252 это 11111100 равно -4
Т.е. цифры 255, 254, 253, 252 это:
-1, -2, -3, -4
В итоге у меня аддитивная коррекция -4 безразмерных единиц.
Коррекция на уменьшение времени вспрыска на хх.
Смесь чуть богатая была.

Корр. на ХХ2.png
Описание:
Размер файла: 35.35 KB
Просмотрено: 218 раз(а)

Корр. на ХХ2.png
Спиди Гоньсчег
# 10 Марта 2017 21:54
может быть и так ... не шарю в двоичной системе ...но если 'точка отсчёта' 256 ... то вполне похоже на правду.

Добавлено спустя 2 минуты 22 секунды:

а почему дальше ноль кажет ? не понятно, по мере прогрева

Добавлено спустя 1 минуту 3 секунды:

и что с температурой у тебя , такая высокая .

Добавлено спустя 50 секунд:

или ноль подразумевает 256 ?
sidrva
# 10 Марта 2017 22:52
В общем оставляю коррекцию длительности впрыска как есть (без шагов разумеется Smile ). Не нашёл и не определил формулу коэффициента коррекции. Из предложенных вариантов вами и мною, как бы все подходят, но значения разные и достаточно существенные. Идеальных логов с постоянной коррекцией длительности впрыска равной 128 и длительностью впрыска у меня нет, да и вряд ли будут, не реально Smile
eco
# 11 Марта 2017 07:00
Спиди Гоньсчег писал(а):

а почему дальше ноль кажет ? не понятно, по мере прогрева


Данные идут сверху вниз, сначала ноль было, потом 255.
В байте 256 значений 0 ... 255. От нуля до 255. Ноль также считаем.
Поэтому ноль, это ноль.
Поэкспериментировать с двоичными и отрицательными цифрами можно в калькуляторе Вид -> Программист
Развернуть


Температура такая, потому-что закипел, не уследил, наверное пробка расширетельного бачка была плохо завернута. Раньше не кипело. Летом тосол полностью менять буду, заодно пробку проверю. Еще ДТОЖ заменю, сейчас перед заводом двигателя ДТОЖ занижает примерно на 5 градусов по сравнению с уличной температурой. Может поэтому и вентилятор позже срабатывает. У меня в салоне кнопка включения вентилятора радиатора охлаждения есть, поэтому и проблем не было.

Добавлено спустя 2 минуты 39 секунд:

sidrva писал(а):

Не нашёл и не определил формулу коэффициента коррекции.


Может когда-нибудь протокол обмена с Бош 7.0 встретиться.
sidrva
# 13 Марта 2017 00:31
Версия 2.14.0

Исправления в модулях связи.
Изменения в запуске программы и автоподключения (описание в справке программы).
Добавлены сервисные записи во все блоки программы, в которых эти записи могут быть!

В общем всё это вам известно Smile

Один нюанс, относительно блютуз.
Я теперь не знаю как будет работать стоковый Samsung Galaxy S3.
У меня на S3 теперь андроид 7.1.1 (LineageOS). Нравится, глюков пока не обнаружил. Всё что мне надо работает! Но, с моим старым адаптером BT, когда хочет, подвисает связь и отключается. Откуда ноги растут знаю (Method.invoke для старичка, иначе не подключиться), но победить пока не могу. В общем то и на cyanogenmod 11 так было, но чуть по другому.
Что то подобное будет у всех пар блютуз связи, которые не смогут использовать стандартный метод подключения, а только Method.invoke!
Сына смарт XIAOMI REDMI NOTE 4 отваливается сразу на параметрах, но там и, всеми любимая, Torque отваливается, если ей задать пиды наших авто Smile Проверил на последней версии Torque с пидами М73.
На моём S3 Torque держит связь с моим БТ старичком, пока не знаю каким методом она подключается.
Вот такие результаты Smile

OpenDiagMobile-2.14.0.rar
Описание: Android v3.1 и выше. download Скачать
Имя файла: OpenDiagMobile-2.14.0.rar
Размер файла: 1.24 MB
Скачано: 202 раз(а)
sidrva
# 19 Марта 2017 18:05
Версия 2.14.1

Маленькое исправление для некоторых китайских ELM327, которые, с последними обновлениями, стали не ELM327 Smile

OpenDiagMobile-2.14.1.rar
Описание: Android v3.1 и выше. download Скачать
Имя файла: OpenDiagMobile-2.14.1.rar
Размер файла: 1.24 MB
Скачано: 196 раз(а)
Николай2204
# 21 Марта 2017 09:33
Вчера пытались подключить к моему авто елм блютус через программы OpenGiag и Torque(lite) и безрезультатно, пишет "адаптер не поддерживается". Продавец мне сказал, что у меня шитая машина и он работать не будет. Я просил у него версию 1.5, но на них не написано, поэтому какую он мне давал я не знаю. Мозги январь 7.2, прошивка евро-2. Очень хочется подключить данный адаптер к машине, заранее спасибо за советы.
SAM34
# 21 Марта 2017 11:07
Николай2204
Скачай с плэй маркета программу elm327 identifier и прогони свой адаптер. Строки от верха вплоть до 1.4 должны быть зелеными - значит адаптер нужной версии, и должен подключиться. Если строки не до конца заполнены - то версия адаптера 2.1 скорее всего, и не факт, что будет работать.
Вот что дожно получиться

Описание:
Размер файла: 81.92 KB
Просмотрено: 228 раз(а)

Николай2204
# 21 Марта 2017 16:33
SAM34 писал(а):

Николай2204
Скачай с плэй маркета программу elm327 identifier и прогони свой адаптер. Строки от верха вплоть до 1.4 должны быть зелеными - значит адаптер нужной версии, и должен подключиться. Если строки не до конца заполнены - то версия адаптера 2.1 скорее всего, и не факт, что будет работать.
Вот что дожно получиться

а насчёт прошивки ничего не скажете? А то мне сказали, что на шитых машинах елм не работает.
d.dmitry
# 21 Марта 2017 17:23
Николай2204 писал(а):

а насчёт прошивки ничего не скажете? А то мне сказали, что на шитых машинах елм не работает.


елм327 у меня работает и на шитых вазах и ино, древний елм v1.2 у меня.

Вы программу найдите, которая версию елм327 показывает. Для виндовса программы показывают версию при подключении.
Спиди Гоньсчег
# 21 Марта 2017 18:58
Цитата:

а насчёт прошивки ничего не скажете? А то мне сказали, что на шитых машинах елм не работает.



это фигня. тебя обманули . всё работает на шитых.
Gordan
# 22 Марта 2017 09:10
перемычка в колодке иммобилизатора?
Рена
# 22 Марта 2017 18:24
sidrva писал(а):

Если 2.13.2.test3 будет также виснуть, включите опцию 'Максимальный приоритет модуля связи'!


Теперь не отваливается, держит связь.
Николай2204
# 22 Марта 2017 19:40
Gordan писал(а):

перемычка в колодке иммобилизатора?

Что за перемычка?
sidrva
# 23 Марта 2017 00:24
Николай2204 писал(а):

Gordan писал(а):

перемычка в колодке иммобилизатора?

Что за перемычка?


Лог подключения, для отладки (в справке программы), выложите.
Gordan
# 23 Марта 2017 09:16
Николай2204 писал(а):

Что за перемычка?




по этой ссылке, на против этой картинки, есть описание
http://chiptuner.ru/content/immobil/
Спиди Гоньсчег
# 23 Марта 2017 13:01
Gordan
да какая перемычка , у него прога адаптер не видит , не до перемычки ...
Gordan
# 23 Марта 2017 17:08
Спиди Гоньсчег
точно, дочитал. ну на всякий случай, если соединяться не будет с эбу, то...
