Ваз 2109 проблемы с дворниками.
вывод темы на печать
← Предыдущая тема Следующая тема →
Страница 3 из 4
Новая тема Ответить на тему Сообщение
bogd@n
# 28 Май 2015 21:33
При нормальной схеме + приходит по оранж на мотор и должен вернутся по ж/б на переключатель 53а, а в моем случае он вернется по серому и куда на 53

Добавлено спустя 1 минуту 14 секунд:

Я наверное завтра достану все провода из колодки по схеме будут их вставлять
т808
# 28 Май 2015 21:48
bogd@n писал(а):

в моем случае он вернется по серому и куда на 53


И получается чушь!
bogd@n писал(а):

достану все провода из колодки по схеме будут их вставлять


Не все так очевидно!
Для этого необходимо ТОЧНО ЗНАТЬ какие где провода в ответной колодке со стороны моторедуктора,там они совершенно других цветов,
вот потому я еще раз советую найти и сфоткать этот разъем НА ДРУГОЙ МАШИНЕ !!!
bogd@n
# 28 Май 2015 22:14
Тогда объясни почему у тебя:
на жел.-белом проводе(колодка между ЧЯ и моторчиком) напряжения нет
Ведь ЖЕЛТО/белый на 5-й клемме,это тот же ОРАНЖЕВЫЙ а 6-й клемме

И не будет потому что провода перекинуты неправильно
т808
# 28 Май 2015 22:23
bogd@n писал(а):

И не будет потому что провода перекинуты неправильно


Ну конечно!Если в тебя Желто/белый вместо Серого на щетку движка отправили wwow ,тогда да - не будет.
Знатно кто-то поколхозил,а ведь могли и проводку спалить.
bogd@n
# 28 Май 2015 22:28

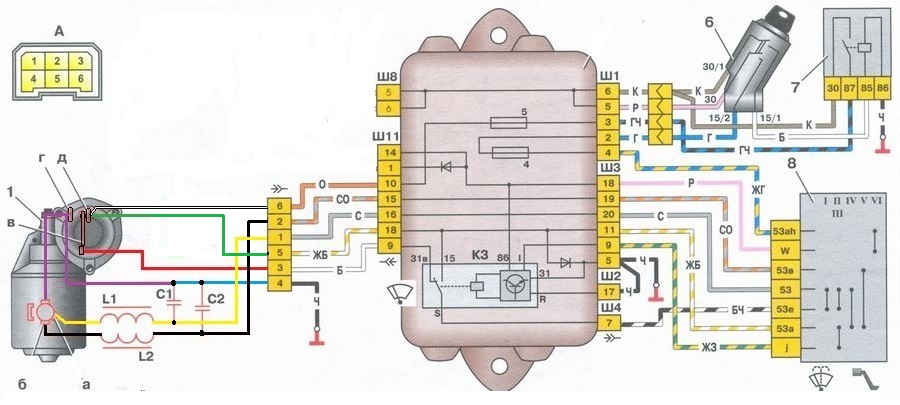

Я сегодня разбирал моторедуктор вот рисунок в натуре и как перекину провода

Описание:
Размер файла: 25.96 KB
Просмотрено: 135 раз(а)

т808
# 28 Май 2015 22:33
bogd@n писал(а):

рисунок в натуре и как перекину провода


Абсолютно верно! Good

Будем надеяться,что при этом правильном подключении дворники заработают как им положено и что дорожки в ЧЯ не сожгли таким колхозом.
bogd@n
# 28 Май 2015 23:23
В ЧЯ дорожки смотрел вроде бы целые
т808
# 28 Май 2015 23:53
bogd@n писал(а):

В ЧЯ дорожки смотрел вроде бы целые


А он у тебя родной,еще с круглыми предами?
Тогда хрен ты визуально что увидишь!
В нем две платы этажеркой,да еще и обе двусторонние.
bogd@n
# 29 Май 2015 09:52
нет он уменя "переходной" 17.. .3722

Добавлено спустя 2 минуты 2 секунды:

173.3722-01М

Описание:
Размер файла: 217.42 KB
Просмотрено: 134 раз(а)

т808
# 29 Май 2015 10:46
bogd@n писал(а):

173.3722-01М


Значит уже заменили. Good
bogd@n
# 29 Май 2015 16:20
Сегодня мультиметром проверил цепи по схеме и судя по всему в этой части все гуд

Добавлено спустя 9 минут 34 секунды:

А вот что в моторедукторе

Описание:
Размер файла: 212.05 KB
Просмотрено: 128 раз(а)

Описание:
Размер файла: 266.79 KB
Просмотрено: 143 раз(а)

т808
# 29 Май 2015 17:36
bogd@n писал(а):

в этой части все гуд


Ну и ....
Клеммы переставил как нужно по схеме?
Заработало?
bogd@n
# 29 Май 2015 20:23
Переставил и сгорело реле

Добавлено спустя 20 минут 4 секунды:

Вроде бы все понятно но где какая-то заковырка, не могу понять facepalm

Добавлено спустя 11 минут 10 секунд:

У тебя никаких мыслей нет? nea
т808
# 29 Май 2015 21:35
bogd@n писал(а):

и сгорело реле


Вот этого и опасался,когда писАл,что:
т808 писал(а):

Не все так очевидно!


Pardon
bogd@n писал(а):

Переставил


Опиши подробно какие провода (по цвету и расположению) моторедуктора на какой контакт колодки переключил (т.е. с проводом КАКОГО ЦВЕТА они в этой колодке теперь соединяются).
bogd@n
# 29 Май 2015 22:38
Оранж - Белый
Сер/Ор- Черный
Серый - Желт
Жел/Бел - Зел
Бел - Красн
Черн - Син.

Добавлено спустя 1 минуту 22 секунды:

Слева от ЧЯ, справа от моторед

Добавлено спустя 1 минуту 32 секунды:

вот так

Описание:
Размер файла: 113.85 KB
Просмотрено: 136 раз(а)

т808
# 29 Май 2015 23:00
bogd@n писал(а):

вот так


Все переключил абсолютно верно! Good
bogd@n писал(а):

и сгорело реле


Это как?Дым что ли пошел?
Релюху не вскрывал?Как она внутри?
bogd@n
# 29 Май 2015 23:09
А вот какая была (без прерывистого)

Добавлено спустя 1 минуту 10 секунд:

Нет парковки не стало, ставлю другое реле парковка есть

Добавлено спустя 1 минуту 13 секунд:

Реле вскрывал ничего особенного не видно, наверно чип накрылся

Добавлено спустя 1 минуту 35 секунд:

"Сгоревшая" 526.3787, та что потом ставлю 526.37.47

Добавлено спустя 2 минуты 46 секунд:

Я купил специально 526.3747 что бы доработать паузу, ну и тут таким гемором столкнулся

Добавлено спустя 3 минуты 17 секунд:

На последней схеме в принципе с\о поменять с ж\б местами и вроде бы как должно работать, а ни тут то было

vaz_2108_1751 — копия.jpg
Описание:
Размер файла: 113.69 KB
Просмотрено: 145 раз(а)

vaz_2108_1751 — копия.jpg
т808
# 29 Май 2015 23:34
bogd@n писал(а):

с\о поменять с ж\б местами


Охренел что ли?????????????????? wwow
bogd@n писал(а):

наверно чип накрылся


Это вряд ли.
Глянь с пристрастием в релюшке контакты на переключение.
Нет ли момента,когда они все три замкнуты?!
bogd@n
# 29 Май 2015 23:40
ну почему на нормальной схеме с\о идет на щетки, ж\б на концевик
т808
# 30 Май 2015 00:00
bogd@n писал(а):

почему на нормальной схеме с\о идет на щетки


Да потому что СЕРЫЙ и СЕРЫЙ с оранжевой полосой провода,это провода ДЛЯ МЕДЛЕННОЙ и БЫСТРОЙ скорости и они приходят КАЖДЫЙ НА СВОЮ ЩЕТКУ. И только так!
bogd@n писал(а):

ж\б на концевик


Какой нафиг концевик??? nea
Он просто припаян к одному из его контактов,чтобы не болтался,а по сути это ЧИСТЫЙ "ПЛЮС" питания.
Неужели не видишь,что он жестко с оранжевым спаян?
Кстати в новой 5-ти проводной схеме дворников Самары-2 этого провода вообще нет. Pardon

И еще одно замечание:
На всех этих схемах в моторедукторе неверно нарисован переключающий контакт!
Он должен быть в ЛЕВОМ положении,т.е. замкнуты контакты "В" с "Г" а контакт "Д" разомкнут. Wink
bogd@n
# 30 Май 2015 00:11
ж\б на концевик я и имел ввиду к контакту
Как без вскрытия выяснить где какая щетка?
т808
# 30 Май 2015 00:21
bogd@n писал(а):

ж\б на концевик я и имел ввиду к контакту


Это просто чтобы спаять его с ОРАНЖЕВЫМ.
bogd@n писал(а):

Как без вскрытия выяснить где какая щетка?


А зачем тебе это?
Ну если очень хочется,то расцепи колодки и прицепи массу на пин 4 колодки (у тебя это голубой),а "плюсом" например взятым с АКБ,коснись первого,а потом второго пина колодки (там СЕРЫЙ и СЕРО/оранжевый,а твои Черный и Желтый).
Серый (Черный)- медленная скорость
Серо/оранжевый (Желтый) - быстрая.
bogd@n
# 30 Май 2015 00:26
понятно
bogd@n
# 30 Май 2015 09:51
А прерывистый режим по какой цепи работает?
bogd@n
# 30 Май 2015 12:15
прицепи массу на пин 4 колодки (у тебя это голубой)

убрал голубой вообще из колодки режимы медленно и быстро постоянные работают без голубого провода

Добавлено спустя 3 минуты 47 секунд:

Затем поменял местами белый и зеленый(со стороны моторед) как и предполагал ничего не сгорело

Добавлено спустя 3 минуты 39 секунд:

А вот когда вроде бы по логике поменял местами: зеленый посадил на ж/б (как в оригинальной схеме), а черный посадил на сер/оранж (тоже как в оригинальной схеме) сгорел пред F5

vaz_2108_1751 — копия — копия.jpg
Описание:
Размер файла: 112.97 KB
Просмотрено: 138 раз(а)

vaz_2108_1751 — копия — копия.jpg
vaz_2108_1751 — копия — копия11111.jpg
Описание:
Размер файла: 113.37 KB
Просмотрено: 138 раз(а)

vaz_2108_1751 — копия — копия11111.jpg
