витмар
# 03 Июля 2014 19:31
Yurik 999 писал(а):

Приборка глючит


а почему при тесте работает?и как лечить?
Yurik 999
# 03 Июля 2014 19:35
витмар писал(а):

а почему при тесте работает?и как лечить?


Дело в том, что у тебя (в отличии от ВП) приборка электронная. Шаговым двигателем стрелки и лампой резерва управляет драйвер.
Когда ты ДУТ осматривал, на нем дорожки случайно не затертые были? Если да - меняй ДУТ, ну и массу приборки протяни.
витмар
# 03 Июля 2014 19:46
Yurik 999 писал(а):

дорожки случайно не затертые были


Да так-то нормальные.А масса приборки как-то отдельно к кузову крепится?
Yurik 999
# 03 Июля 2014 19:59
витмар писал(а):

масса приборки как-то отдельно к кузову крепится?


Нет, общая масса под приборкой на рулевой колонке, а так же протяни массу под ручником.

витмар
# 03 Июля 2014 20:07
Под ручником недавно зачищал.,а вторую завтра гляну(хотя вся остальная приборка работает как всегда)
kulibin82
# 31 Августа 2014 18:59

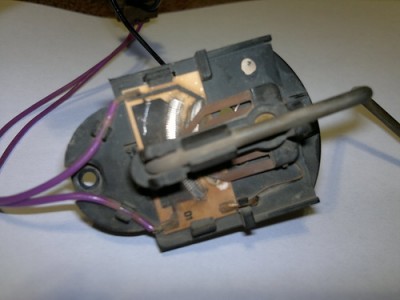

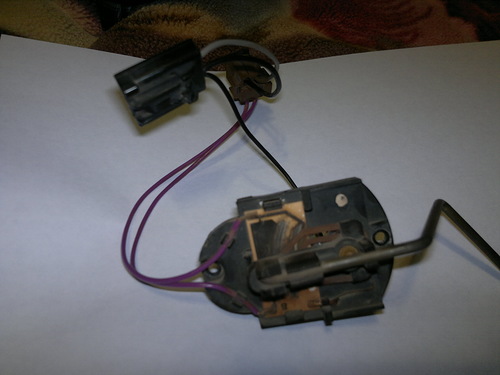

Все пишут про высокую панель и лампочку остатка топлива. А как же низкая панель? там тоже есть лампочка. У меня тоже ДУТ погоду показывает. Бензонасос утес 21083-1139009. Судя по этому списку: http://www.utyos.ru/production/avto/automobile-65.html у меня стоит ДУТ-2М. Его в продаже нет( есть очень похожи, можно сказать один в один). Прочитал форум и голова кипит. какое сопротивление должно быть на моем ДУТе?

Описание:
Размер файла: 45.1 KB
Просмотрено: 258 раз(а)

Описание:
Размер файла: 40.32 KB
Просмотрено: 272 раз(а)

Yurik 999
# 31 Августа 2014 19:39
kulibin82 писал(а):

меня стоит ДУТ-2М. Его в продаже нет( есть очень похожи, можно сказать один в один)


Это ДУТ от ВП.
Тебе к приборке в НП нужен ДУТ-1
хар-ки ДУТ-1:
При пустом бензобаке сопротивление датчика указателя уровня топлива должно быть 315-345Ом, с бензобаком наполненным наполовину - 108-128Ом, а при полном бензобаке - не более 7Ом.
т808
# 31 Августа 2014 19:42
kulibin82 писал(а):

А как же низкая панель?
какое сопротивление должно быть на моем ДУТе?



Цитата:

У комбинации приборов «низкой» панели при сопротивлении датчика указателя уровня топлива 285-335 Ом стрелка должна находиться в начале шкалы, при сопротивлении 100-135 Ом в середине шкалы, а при сопротивлении датчика указателя уровня топлива 7-25 Ом - должна отклоняться в конец шкалы.


http://car-exotic.com/vaz-cars/vaz-2108-car-instrument-panel-3.html
Yurik 999
# 31 Августа 2014 19:48
т808 писал(а):


http://car-exotic.com/vaz-cars/vaz-2108-car-instrument-panel-3.html


Drinks or Beer
Наверное лучше вот эту ссылку: http://car-exotic.com/vaz-cars/vaz-2108-car-instrument-panel-4.html
т808
# 31 Августа 2014 19:53
Yurik 999 писал(а):

Тебе к приборке в НП нужен ДУТ-1


Согласен.
Yurik 999 писал(а):

лучше вот эту ссылку


А эта не лучше? Wink
http://chozen.ru/?page_id=58
Yurik 999
# 31 Августа 2014 20:01
т808 писал(а):

А эта не лучше? Wink
http://chozen.ru/?page_id=58


К 10-й панели ВДО - ДУТ-5 самое оно будет. Wink
т808
# 31 Августа 2014 20:09
По ссылкам для kulibin82 достаточно информации,чтобы определить какое сопротивление ДУТа нужно на его конкретный указатель топлива.
kulibin82
# 31 Августа 2014 21:16
Ну вы прям завалили ответами. Всем спс за помощь. Буду искать ДУТ-1 Good
Рена
# 28 Сентября 2014 18:23
Спрошу здесь.
У кого есть схема подключения указателя уровня топлива ваз-2109 ВП?
Надо сделать эквивалент для калибровки БК.
Сопротивление своего датчика я знаю, замерил перед установкой, осталось соорудить "ёжик" на столе.

Т.е. через какое сопротивление подавать напряжение на ДУТ?
Видел там через резистор вроде 160 Ом и ещё какой то питание идёт на стрелочный прибор, а с него уже на дут.
Во всех схемах почему то этих резисторов нет.
Сопротивление стрелочного тоже учитывать?

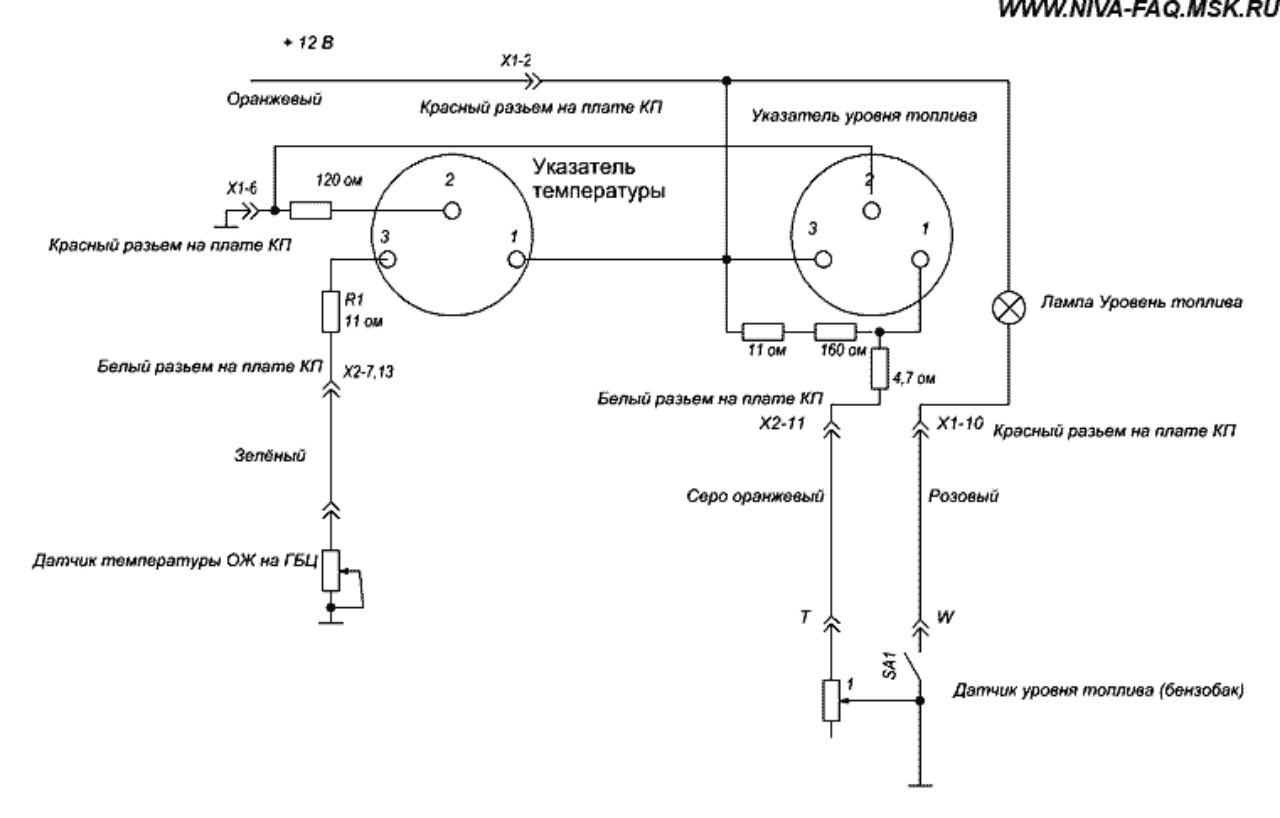

Вот нашёл на классику.

Описание:
Размер файла: 177.99 KB
Просмотрено: 283 раз(а)

Yurik 999
# 28 Сентября 2014 19:41
Рена писал(а):

У кого есть схема подключения указателя уровня топлива ваз-2109 ВП?


Здесь есть схемы ВП http://chipdiagnost.narod.ru/info-sxema4.html
Тарировочные данные показометра ВП:
У комбинации приборов «высокой» панели при сопротивлении датчика указателя уровня топлива 238-262 Ом стрелка должна находиться в начале шкалы, при сопротивлении 59-71 Ом в середине шкалы, а при сопротивлении датчика 17-23Ом - должна отклоняться в конец шкалы (метка «1»).
Рена
# 28 Сентября 2014 20:04
Yurik 999
В схемах нет резисторов, через которые подаётся +12В на стрелочный указатель уровня топлива.
В реальности на печатной плате рядом со стрелочным указателем уровня топлива один резистор 160 Ом, вчера видел, когда разбирал, но не допёр срисовать.
Второй не помню последовательно шёл или относился к другой цепи.
Yurik 999
# 28 Сентября 2014 20:06
Рена писал(а):

В схемах нет резисторов, через которые подаётся +12В на стрелочный указатель уровня топлива.


По тому, что их там нет. Кстати на плате приборки их тоже нет... Pardon

Добавлено спустя 1 минуту 26 секунд:

Рена писал(а):

В реальности на печатной плате рядом со стрелочным указателем уровня топлива один резистор 160 Ом,


Если только калибровочный для указателя навесили.
Рена
# 28 Сентября 2014 20:08
А сопротивление стрелочного указателя какое?
т808
# 28 Сентября 2014 20:12
Рена писал(а):

на печатной плате рядом со стрелочным указателем уровня топлива один резистор 160 Ом


Вот и собери цепочку из этого 160-ти оммного и своего ДУТа.
Yurik 999
# 28 Сентября 2014 20:15
Рена писал(а):

А сопротивление стрелочного указателя какое?


Не замерял.
Рена
# 28 Сентября 2014 20:17

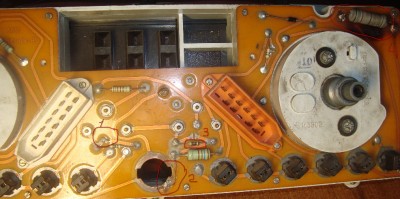

Вот, нашёл подходящую фотку.
На картинке обведёт красным и подписан "3".

Добавлено спустя 14 минут 56 секунд:

т808 писал(а):


Вот и собери цепочку из этого 160-ти оммного и своего ДУТа.


Без сопротивления стрелочной головки вроде неправильный делитель получится

Описание:
Размер файла: 217.44 KB
Просмотрено: 278 раз(а)

т808
# 28 Сентября 2014 20:52
Рена писал(а):

Без сопротивления стрелочной головки


Грамотно рассуждаешь!Приятно общаться. Drinks or Beer
Дело в том что на ВАЗовских указателях,в отличии от Волговских,или Москвичовских,нет резистора в цепи для ДУТа.
Его роль выполняет обмотка на самом указателе,а она имеет сопротивление около 160 Ом.
Закон Ома ты знаешь,калькулятор под рукой и в электрике не лох.
Прикинь по этой таблице какое сопротивление (обмотка указателя) может быть установлено между выводом ДУТа и "плюсом"
Цитата:

Параметры сигнала ДУТ (ДУТ-2)электромеханической комбинации приборов при напряжении питания 13,5 В.
Таблица.
Литры,Напряжение ДУТ, В ,Сопротивление датчика,Ом.
0 - 9,03 - 327
3 - 8,38 - 303
6 - 7,73 - 271
9 - 7,14 - 237
12- 6,42 - 193
15- 5,91 - 175
18- 5,34 - 149
21- 4,79 - 125
24- 4,36 - 110
27- 3,90 - 88
30- 3,20 - 71
33- 2,50 - 52
36- 1,83 - 36
39- 1,25 - 14
42 - 0,6 - ?
43 - 0,2 - ?
При 40-ка литрах = сопротивление датчика 9 Ом.


Ну а на закуску Волго/Москвичовская схема с низкоомными обмотками указателя и добавочным сопротивлением поз.4
http://www.carshistory.ru/avtomobil/elektrooborudovanie_avtomobilya177/starter_pribory_osvescheniya_i_signalizacii_/1066.html
Рена
# 29 Сентября 2014 07:53
т808 Drinks or Beer
То что нужно Good
А откуда сведенья про сопротивление обмотки?
Какая марка стрелочного прибора не в курсе?

До это на карбе к проводу дут тоже был подключен бк Pilot K9.
Там была скрутка и пропаяно, так вот, когда размотал изоленту, пайка рассыпалась wwow
Может холодная пайка, но теперь место пайки покрываю сапунлаком.
Рена
# 29 Сентября 2014 09:55
Может у кого есть ВП под рукой, можете измерить точно сопротивление
указателя уровня топлива?

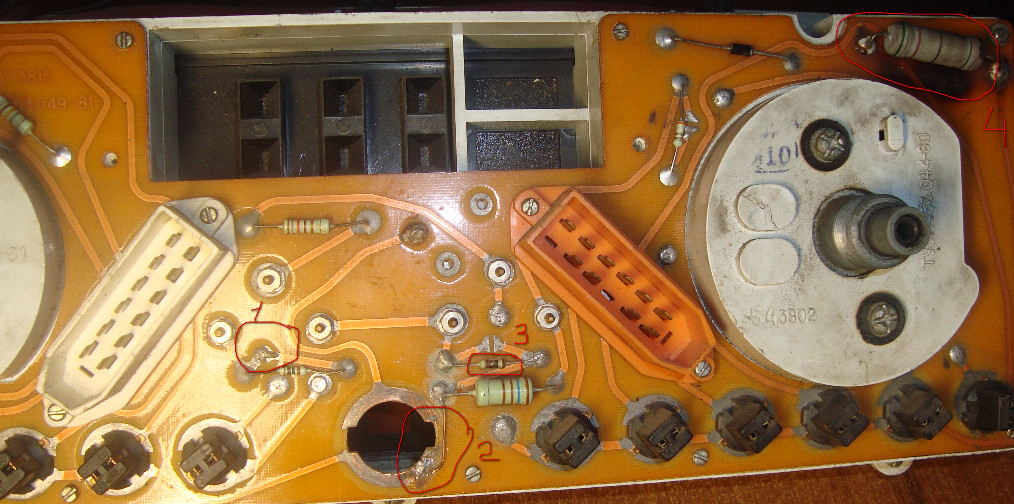

Это между 2-м выводом белой колодки и 11 выводом белой ИЛИ как на рисунке обведено красным

Описание:
Размер файла: 237.52 KB
Просмотрено: 238 раз(а)

т808
# 29 Сентября 2014 11:10
Рена писал(а):

Это между 2-м выводом белой колодки и 11 выводом белой


Тогда уж между 2-м БЕЛОЙ и 2-м КРАСНОЙ.
11-ый Белой на резервную лампу идет.
