Кнопка Start-Stop Engine с иммобилайзером. - Семейство "Самара"

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 16 Апреля 2017 10:52

Замку зажигания походу пришёл пушной зверёк. Решил вместо него поставить кнопку.
Заказал вот такую приблуду кнопка Start-Stop Engine с иммобилайзером.
На день заказа 1214р.
Кто-нибудь ставил такие?
Куда-чего подключать? В инете только на 14-ю более-менее внятный обзор, но там вроде другой замок зажигания, нового образца.

Двигателя-Push-Start-Кнопку-RFID-Замок-Lgnition-Стартер-Без-Ключа-Автомобиля-Start-Stop-Lmmobilizer-Сигнализации-Автомобиля.jpg_640x640.jpg
Описание:
Размер файла:	45.22 KB
Просмотрено:	154 раз(а)

Богамол

На форуме 12 лет Сообщения: 4076 Откуда: 48 rus. Авто: Ваз 21150. 2005г.в Продана. Приора 2012г.в в идеале

# 16 Апреля 2017 11:51

https://www.youtube.com/results?search_query=кнопка+старт+стоп+с+али+экспресса++как+подключить+на+Ваз+2109+Дистанционного+Запуска

vazik-1

На форуме 8 лет Сообщения: 196 Авто: ваз 2115i 1,5 8кл 04г.

# 16 Апреля 2017 15:14

Стоит ли с ней заморачиваться. Или стоковый замок лучше? Давненько к ней присматриваюсь, но что то меня останавливает ее брать.

Zubilo-005

На форуме 11 лет Сообщения: 352 Авто: 21099, 2000 г.в, ВП, BOSCH M 1.5.4, Multitronics С-350, гофра глушителя, ТРН, растяжки ТМ, Eneos 10W-40, пробег 250 000 км

# 16 Апреля 2017 18:52

vazik-1
В стоковом замке ключи об облицовку дребезжат, раздражает. Я бы чисто из-за этого поставил.

т808

На форуме 14 лет Сообщения: 47769 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 16 Апреля 2017 18:55

Zubilo-005 писал(а):

В стоковом замке ключи об облицовку дребезжат, раздражает.

Гульфик замшевый для них сшей. Smile

Или магнит приклей к облицовке.

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 16 Апреля 2017 20:30

Рена писал(а):

Кто-нибудь ставил такие?

хотел, но отпугнуло китай качество непонятное, и дружба с сигой А91 как то отпугнула меня от этого колхоза.
а так если задумал кнопку ставить, поищи в сети есть кнопка нашего производства вроде, там по грамотнее устройство выглядит и подключение по внятнее описано.

ДюКЧ

На форуме 18 лет Сообщения: 8397 Откуда: 61 rus Авто: 2106 1986г., 21150i 2000г. bosh 1-5-4 с ВП!

# 16 Апреля 2017 22:38

...и цена втрое? ROFL

я б замутил - вещь весьма удобная! на али есть еще приблуда - дистанционник на разрыв какойнить цепи - зажигание, бензонасос еще чего. может поставить простую кнопку в паре этим пультом.
...тогда получается 2пульта - от сиги и этот?! или сигу нафиг?... Razz

vazik-1

На форуме 8 лет Сообщения: 196 Авто: ваз 2115i 1,5 8кл 04г.

# 16 Апреля 2017 23:01

ДюКЧ писал(а):

может поставить простую кнопку в паре этим пультом.

А зачем?

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 17 Апреля 2017 06:08

Dranik писал(а):

дружба с сигой А91 как то отпугнула меня от этого колхоза

С сигой кнопка вообще никак не соприкасается.

Dranik писал(а):

поищи в сети есть кнопка нашего производства вроде, там по грамотнее устройство выглядит и подключение по внятнее описано.

Видел, тоже самое только вид немного другой, а описание тоже, только на русском. Думаю производит кто то один, а остальные свои бирки вешают как обычно.

ДюКЧ писал(а):

дистанционник на разрыв какойнить цепи - зажигание, бензонасос еще чего

У нас давно такой продают, не стал ставить, глюканёт на скорости или при обгоне, в общем когда не надо, проще скрытый тумблер, например, в лючке под ручником.

т808

На форуме 14 лет Сообщения: 47769 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 17 Апреля 2017 10:48

Рена писал(а):

проще скрытый тумблер, например, в лючке под ручником.

И тумблер точно также "глюкануть" может,а уж твоя приблуда и подавно.

Кстати как с блокировкой рулевого вала будет?
Ключ там навечно включенным останется,или язык из замка удалишь? Wink

Рена писал(а):

на 14-ю более-менее внятный обзор, но там вроде другой замок зажигания, нового образца.

Без проблем делается и на твой замок С/О.
И даже с двумя вариантами.

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 17 Апреля 2017 18:01

Рена писал(а):

С сигой кнопка вообще никак не соприкасается.

ну если у тебя сига только открыть закрыть то да,
а я сказал про А91 которая идёт с автозапуском,
а раз есть запуск то как ты будешь вместо ключа управлять функцией автозапуска?

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 17 Апреля 2017 19:08

Dranik писал(а):

Рена писал(а):

С сигой кнопка вообще никак не соприкасается.

ну если у тебя сига только открыть закрыть то да,
а я сказал про А91 которая идёт с автозапуском,
а раз есть запуск то как ты будешь вместо ключа управлять функцией автозапуска?

А как ключ привязан к автозапуску? Поставил на ручник, ключом или кнопкой (без разницы) выключил зажигание, вышел, закрыл дверку и нажал на охрану.
У меня KGB FX-5 v2.0, аналог старлайна, тоже с автозапуском.

Добавлено спустя 15 минут 54 секунды:

Dranik писал(а):

а я сказал про А91 которая идёт с автозапуском

В тему, такая же сига, но дело всё же не в сиге Pardon

https://www.drive2.ru/l/8926620/

Dranik

На форуме 16 лет Сообщения: 42092 Откуда: 42rus.г Кемерово. Авто: 2108,2115карб,AstraG,AstraH Sd08г,2115 06г,Шеви NIVA(SE)17г,AstraH SD Cosmo 13г.Щас KIA Sportage11г,AstraH Sd13г,Niva Trаvel21г

# 17 Апреля 2017 19:47

Рена писал(а):

А как ключ привязан к автозапуску? Поставил на ручник, ключом или кнопкой (без разницы) выключил зажигание, вышел, закрыл дверку и нажал на охрану.

ну а говоришь

Рена писал(а):

С сигой кнопка вообще никак не соприкасается.

а оказывается то кнопка не просто нажал и отпустил.
и да поворот ключом и кнопка это чутка не одно и тоже .

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 17 Апреля 2017 19:53

Dranik писал(а):

ну а говоришь

Ну мне то как то по барабану: повернуть ключ или нажать на тормоз и кнопку. Smile

Добавлено спустя 22 минуты 2 секунды:

Как приедет гляну что за потроха там...

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 18 Апреля 2017 07:34

т808 писал(а):

Без проблем делается и на твой замок С/О.

И даже с двумя вариантами.

Схемы есть?

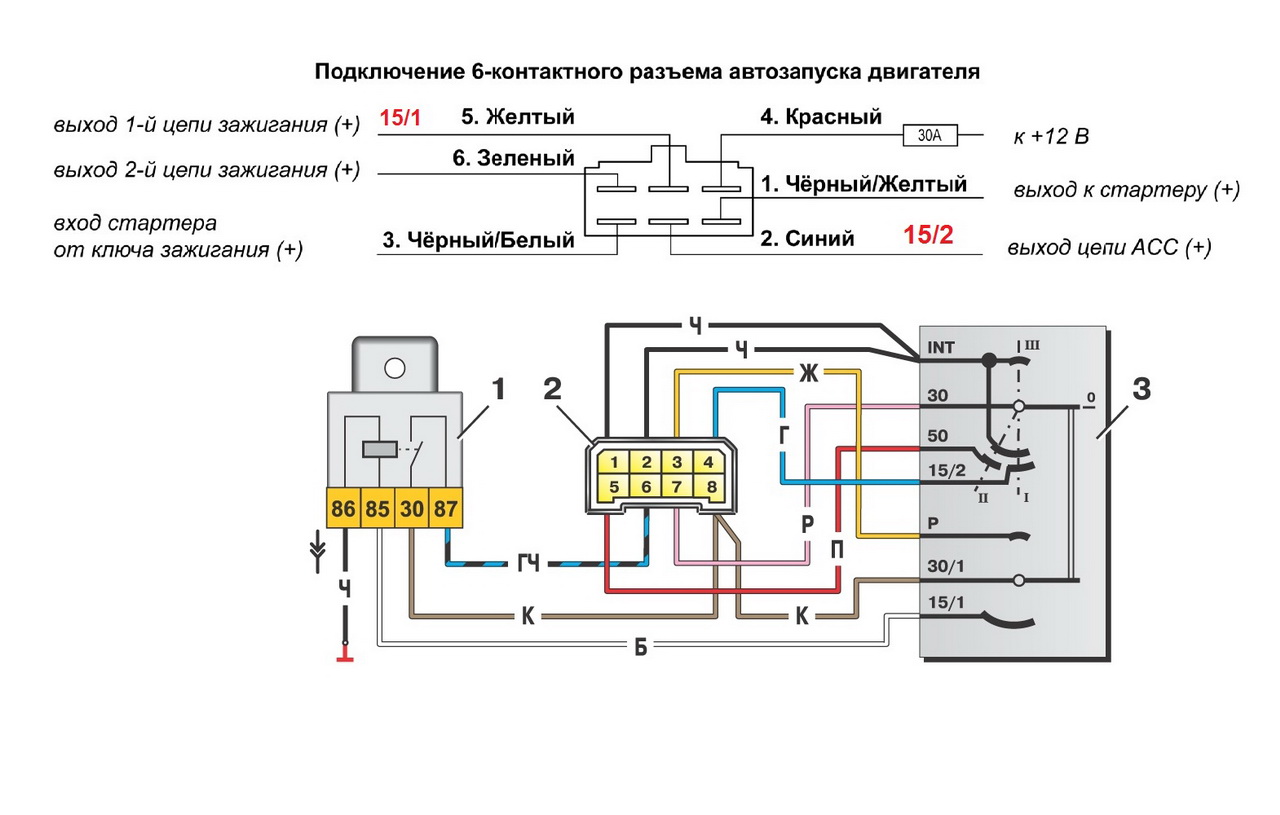

У меня так подключена сига.
Вот думаю доп реле подключать к кнопке?
Какие мысли будут по подключению?

Описание:
Размер файла:	134.82 KB
Просмотрено:	273 раз(а)

Описание:
Размер файла:	269.62 KB
Просмотрено:	598 раз(а)

т808

На форуме 14 лет Сообщения: 47769 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 18 Апреля 2017 15:20

Рена писал(а):

Вот думаю доп реле подключать к кнопке?

По мануалу ее центральный блок напрямую дублирует группы замка,видимо эти релюхи уже есть в блоке.

Рена писал(а):

Схемы есть?

Для замка Н/О у тебя инфа есть,а чтобы твой старого образца в него превратить,нужно всего лишь перемычки сделать,
объединив группы в одну,т.е соединить клеммы: 30 с 30/1 и INT,а 15/1 с 15/2.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 18 Апреля 2017 19:32

т808
Кажись начинаю вспоминать как сигу подключал, сделал и забыл Pardon

Наверное буду подключать без переделки замка зажигания из старого в новый,
так же как и сигналку, на 15/1 это с кнопки ON1, а 15/2 на ACC (отключаемая нагрузка при положении ключа на "Старт").

т808 писал(а):

видимо эти релюхи уже есть в блоке.

Тем более, не на одно реле будет нагрузка, линия 15/1 на одно, 15/2 на второе и не будет конфликта с уже подключенной сигнализацией (схема выше), хотя не должно по любому.

Хотя при таком включении должно присутствовать реле замка зажигания...

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 18 Апреля 2017 20:41

т808 писал(а):

чтобы твой старого образца в него превратить,нужно всего лишь перемычки сделать,
объединив группы в одну,т.е соединить клеммы: 30 с 30/1 и INT,а 15/1 с 15/2.

Разобрался, ты всё правильно написал для замка зажигания нового образца, кроме как объединить 15/1 и 15/2.
Их надо соединить как я писал выше 15/1 это с кнопки ON1, а 15/2 на ACC кнопки.
Можно на ON2 типа паркинг подключить только магнитолу и ещё что нибудь типа регистратора и т.п.

Описание:
Размер файла:	83.25 KB
Просмотрено:	177 раз(а)

т808

На форуме 14 лет Сообщения: 47769 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 18 Апреля 2017 20:56

Рена писал(а):

ты всё правильно написал для замка зажигания нового образца, кроме как объединить 15/1 и 15/2.

Это я тебе специально написал,чтобы было проще понять КАК ПОЛНОСТЬЮ превратить замок С/О в новый и собирать приблуду по схеме нового уже не думая ни о чем.
А приведенный тобой замок НЕ НОВОГО образца,а старого,но без реле зажигания.
Кстати это китайщина.

Рена писал(а):

Их надо соединить как я писал выше 15/1 это с кнопки ON1, а 15/2 на ACC кнопки.

Да ради бога.
Если блок дает два силовых выхода,то можно и так подключить.

Рена писал(а):

Можно на ON2 типа паркинг подключить только магнитолу и ещё что нибудь типа регистратора и т.п.

А нужно ли это?
15/2 и так ООООЧЕНЬ сильно нагружен моторчиком печки.

А вот здесь с 6 на клемму 3 перемычка СЕРЫМ проводом абсолютно лишняя.
Давно уже,а на твоем авто тем более,у замка С/О нет клеммы "парковка".

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 29 Апреля 2017 09:43

т808 писал(а):

Если блок дает два силовых выхода,то можно и так подключить.

Там вроде 4 реле, каждый на свой выход (ON1, ON2, ACC, START), как в сигналке.
Осталось выяснить ON2 дублирует ON1 или ACC и программируется ли как в сигнализации.
Если ON2 дублирует ацц, то печка и прочее можно через два реле запитывать.
Где то застряла посылка, не отслеживается...

Описание:
Размер файла:	209.51 KB
Просмотрено:	180 раз(а)

т808

На форуме 14 лет Сообщения: 47769 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 29 Апреля 2017 18:06

Рена писал(а):

Где то застряла посылка, не отслеживается...

Здесь смотришь?
https://www.pochta.ru/tracking

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 29 Апреля 2017 20:27

т808
Последняя запись:
Ожидает отправки из Китая
18 апреля 2017, 10:59 Китай

т808

На форуме 14 лет Сообщения: 47769 Откуда: PODOLSK Авто: ВАЗ 21093 МПСЗ

# 29 Апреля 2017 20:31

Рена писал(а):

т808
Последняя запись:
Ожидает отправки из Китая
18 апреля 2017, 10:59 Китай

Понятно.Узкоглазые не спешат расстаться со своим добром. Smile

Ну жди.

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 11 Май 2017 15:12

Приехала кнопка, сделал разъём соединил, запуск в норме, кратковременное нажатие пускает стартер на 1 сек., двиг запустился.
Долговременное нажатие активирует стартер на 5 сек.
Пока только на коленке, проблема вмонтировать кнопку на руль.

Описание:
Размер файла:	341.58 KB
Просмотрено:	168 раз(а)

Описание:
Размер файла:	359.93 KB
Просмотрено:	175 раз(а)

Описание:
Размер файла:	277.86 KB
Просмотрено:	189 раз(а)

Описание:
Размер файла:	291.52 KB
Просмотрено:	188 раз(а)

Рена

На форуме 19 лет Сообщения: 8193 Авто: Зубило 2001г., 150т.км, 093->093i, 10.93->MM49, ГП4.13 Multitronics Comfort X15 Россия83->Евро2

# 11 Май 2017 17:17

т808 писал(а):

Если блок дает два силовых выхода,то можно и так подключить.

Соединил 15/2 с коричневым (ON2) и синим (ACC), так что нагрузка потребителей идёт через два реле, они вроде 30А.
Вот видео как работает, белый светодиод стартер, жёлтый зажигание 1, красный и зелёные это ON2 и ACC.
Основной гемор был в установке кнопки, отверстие в резинке руля больше, пришлось колхозить...
https://youtu.be/FJkNxbYn_ME

Описание:
Размер файла:	271.04 KB
Просмотрено:	181 раз(а)

Описание:
Размер файла:	286.97 KB
Просмотрено:	162 раз(а)
